01 وصف المنتج

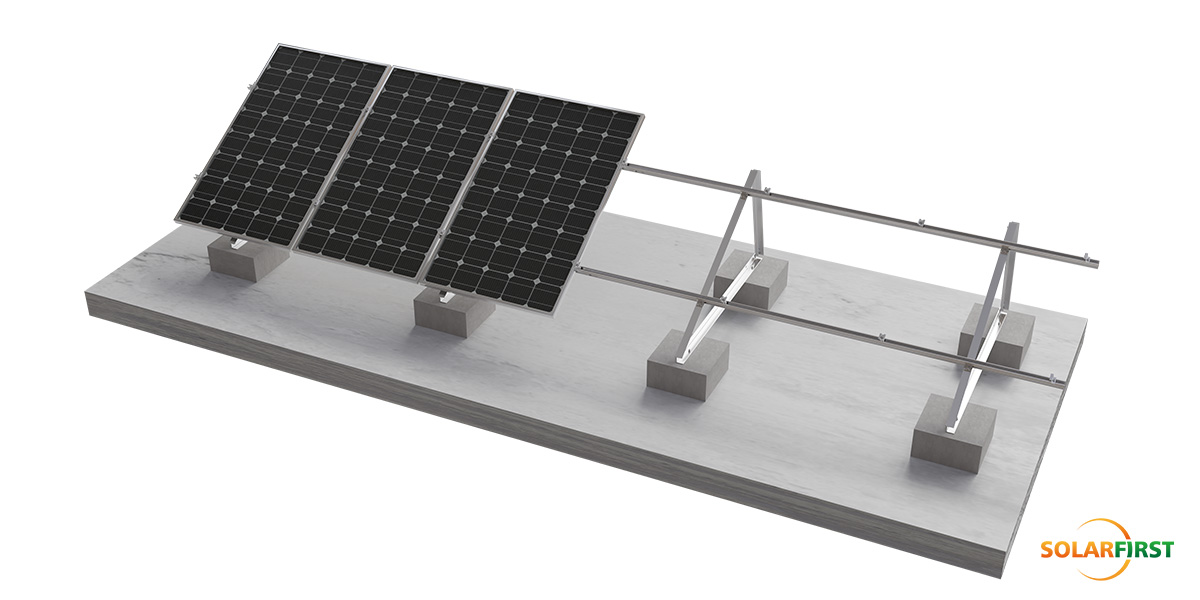

سقف SF الخرساني - المثلث الثابت يوفر نظام تركيب شمسي متطورًا مصممًا خصيصًا لتطبيقات الأسطح الخرسانية المسطحة. يتميز هذا النظام المبتكر بتصميم مثلثي فريد يضمن ثبات الهيكل مع إمكانية تركيب سريع وغير قابل للاختراق.
كنظام تركيب شمسي مثلثي متخصص، يوفر هذا النظام خيارات إمالة موثوقة بزوايا 5 و10 و15 درجة لتحسين إنتاج الطاقة. حوامل المثلث ومشابك الوحدات مُجمّعة مسبقًا في المصنع، مما يُقلل بشكل كبير من وقت التركيب ومتطلبات العمالة. يحافظ هذا الحل للأسقف الخرسانية المثلثية الثابتة على توافقه التام مع هياكل الأسقف الخرسانية السكنية والتجارية، مع دعمه أيضًا للتطبيقات المثبتة على الأرض عند الحاجة.
صُمم النظام ليتحمل رياحًا تصل سرعتها إلى 60 مترًا في الثانية، وعواصف ثلجية تصل إلى 1.4 كيلو نيوتن/متر مربع. وهو متوافق مع المعايير الدولية، بما في ذلك ASCE7-05 وJIS C8955:2017، ومصنوع من الألومنيوم المؤكسد المقاوم للتآكل AL6005-T5 ومكونات من الفولاذ المقاوم للصدأ SUS304. مع ضمان لمدة 10 سنوات، يوفر نظام التركيب هذا حلاً اقتصاديًا وموثوقًا لتركيبات الطاقة الشمسية على الأسطح الخرسانية.

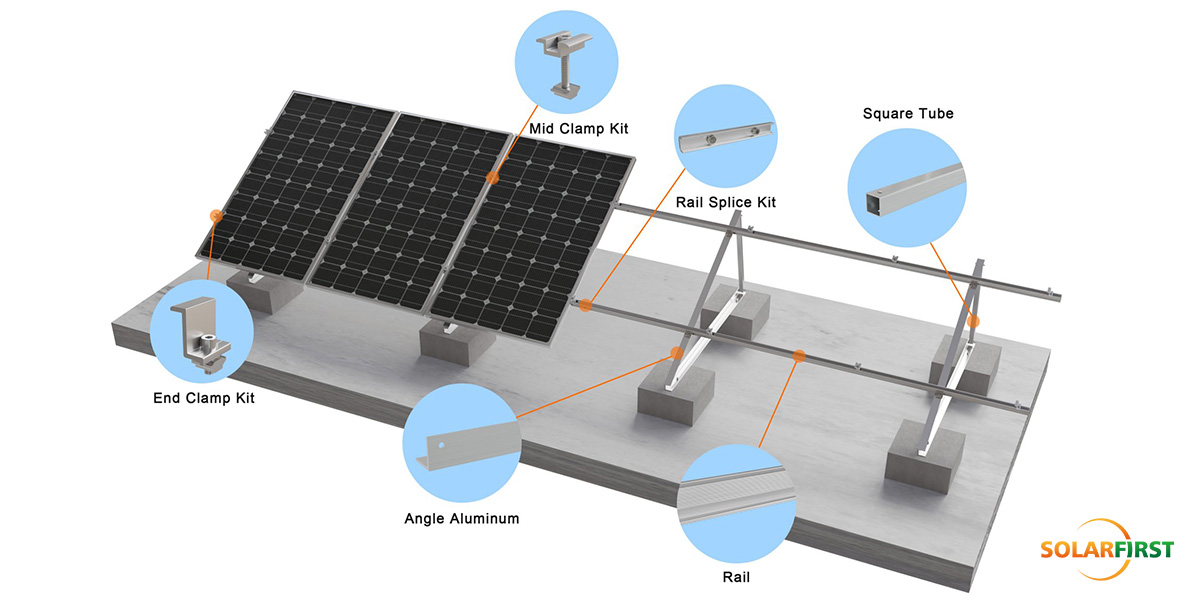

02 مخطط تخطيطي للملحقات

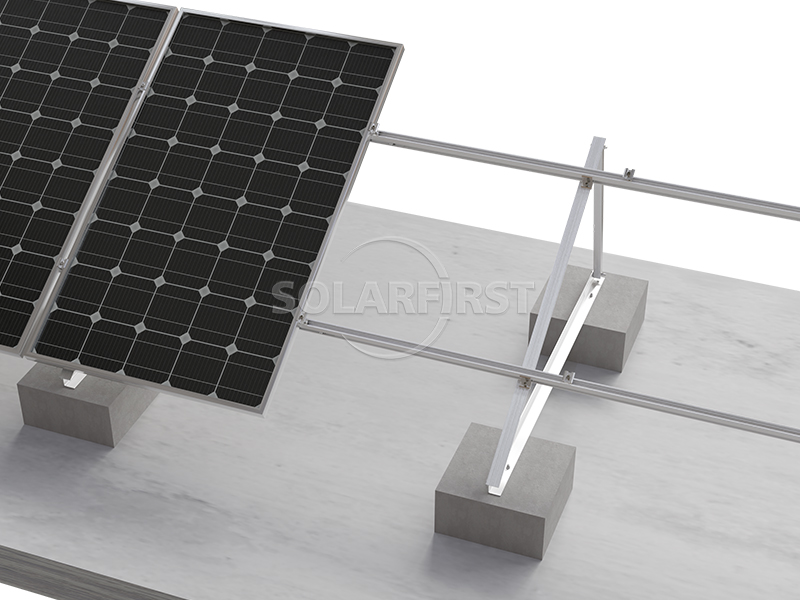

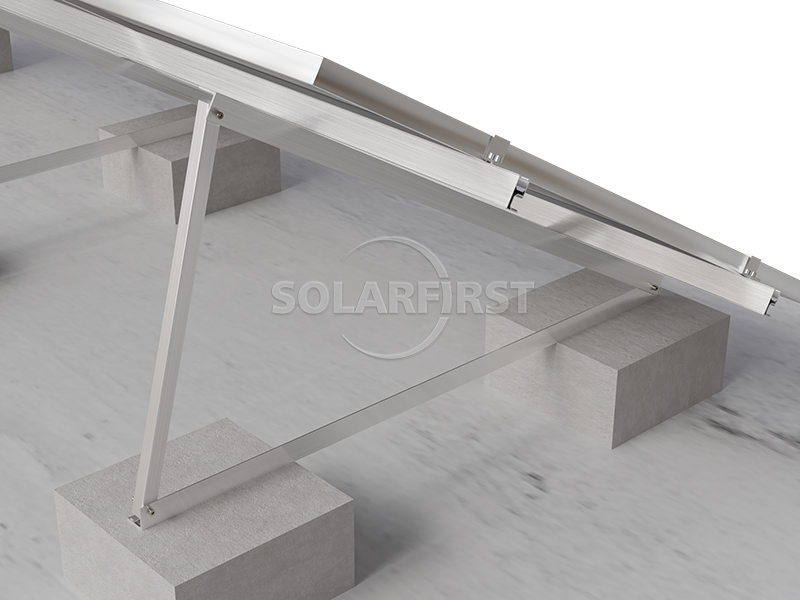

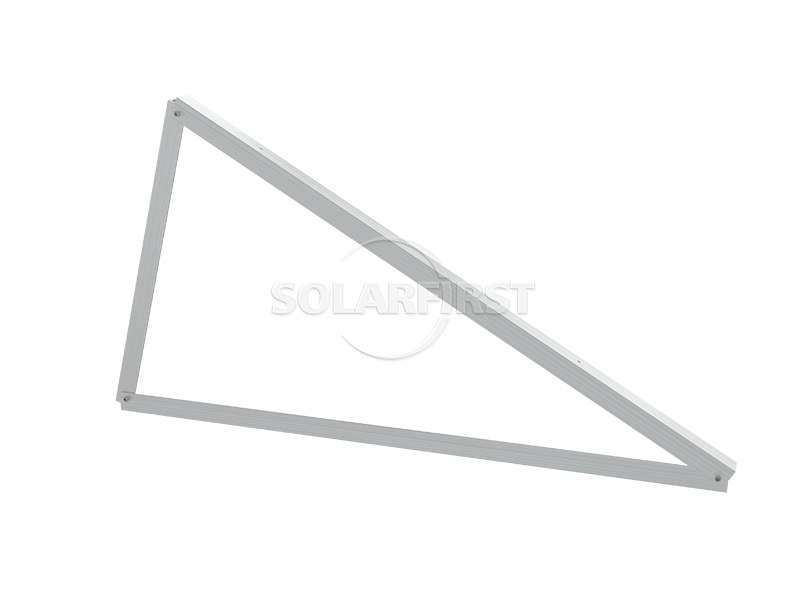

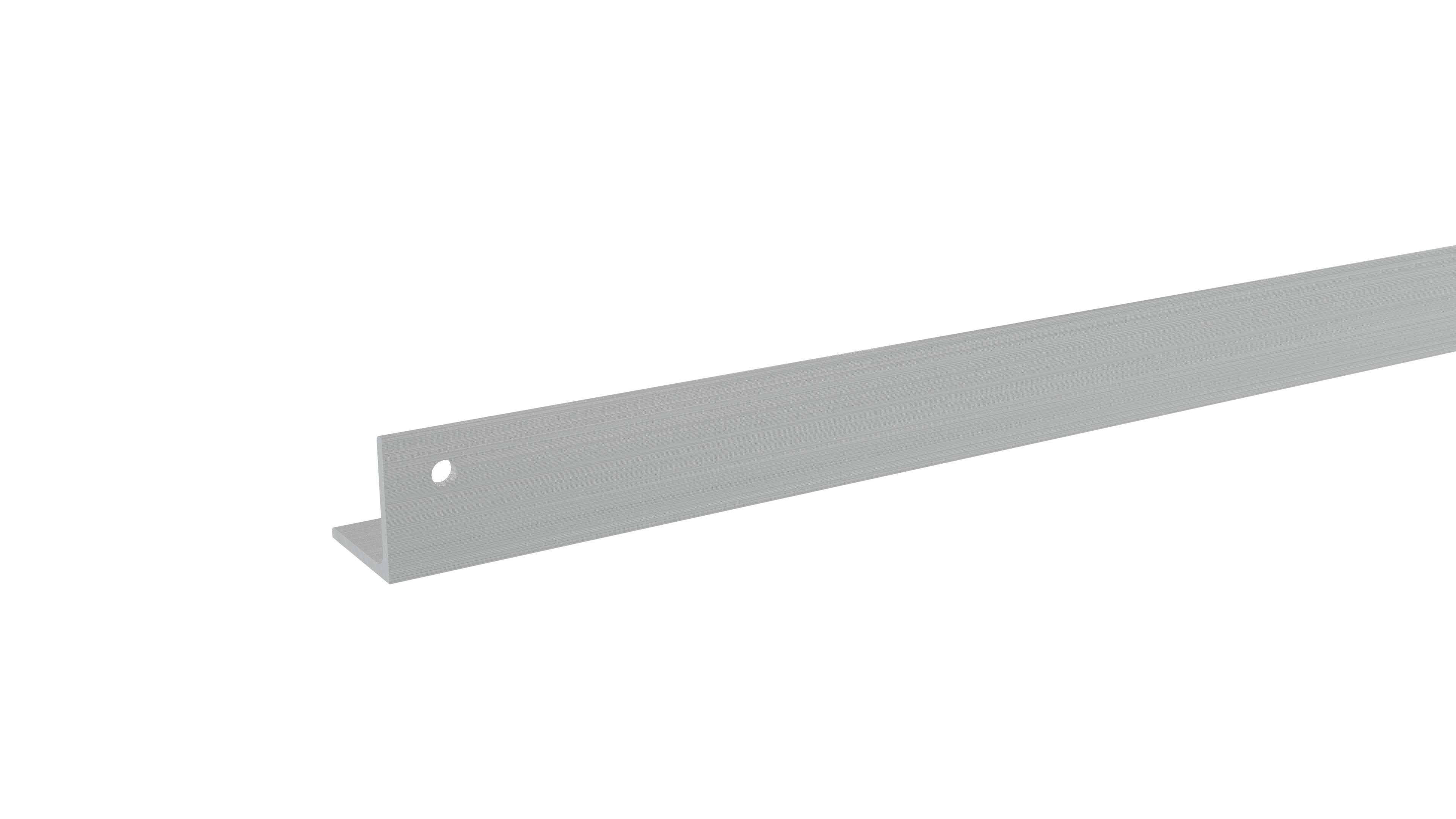

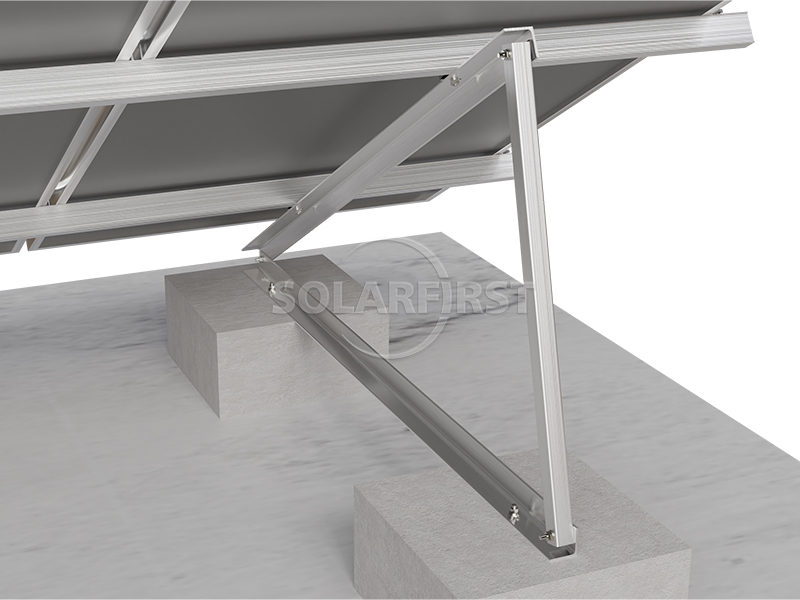

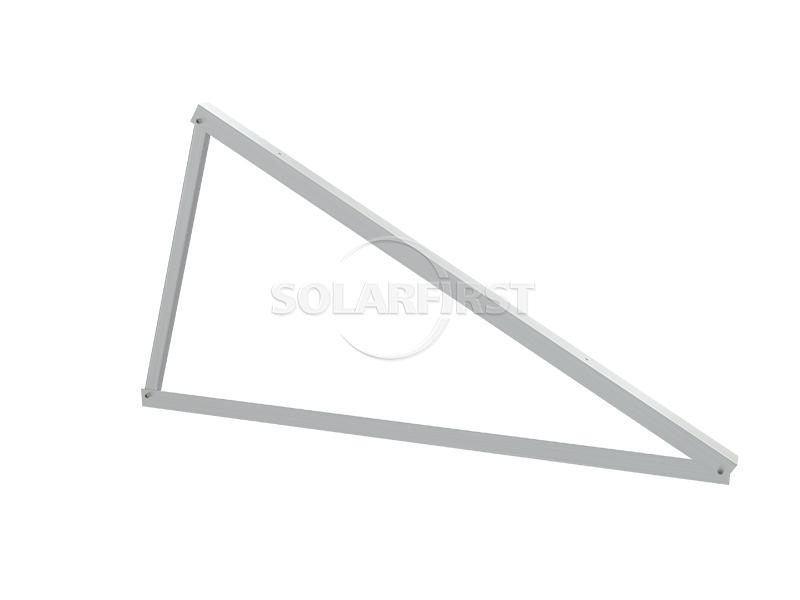

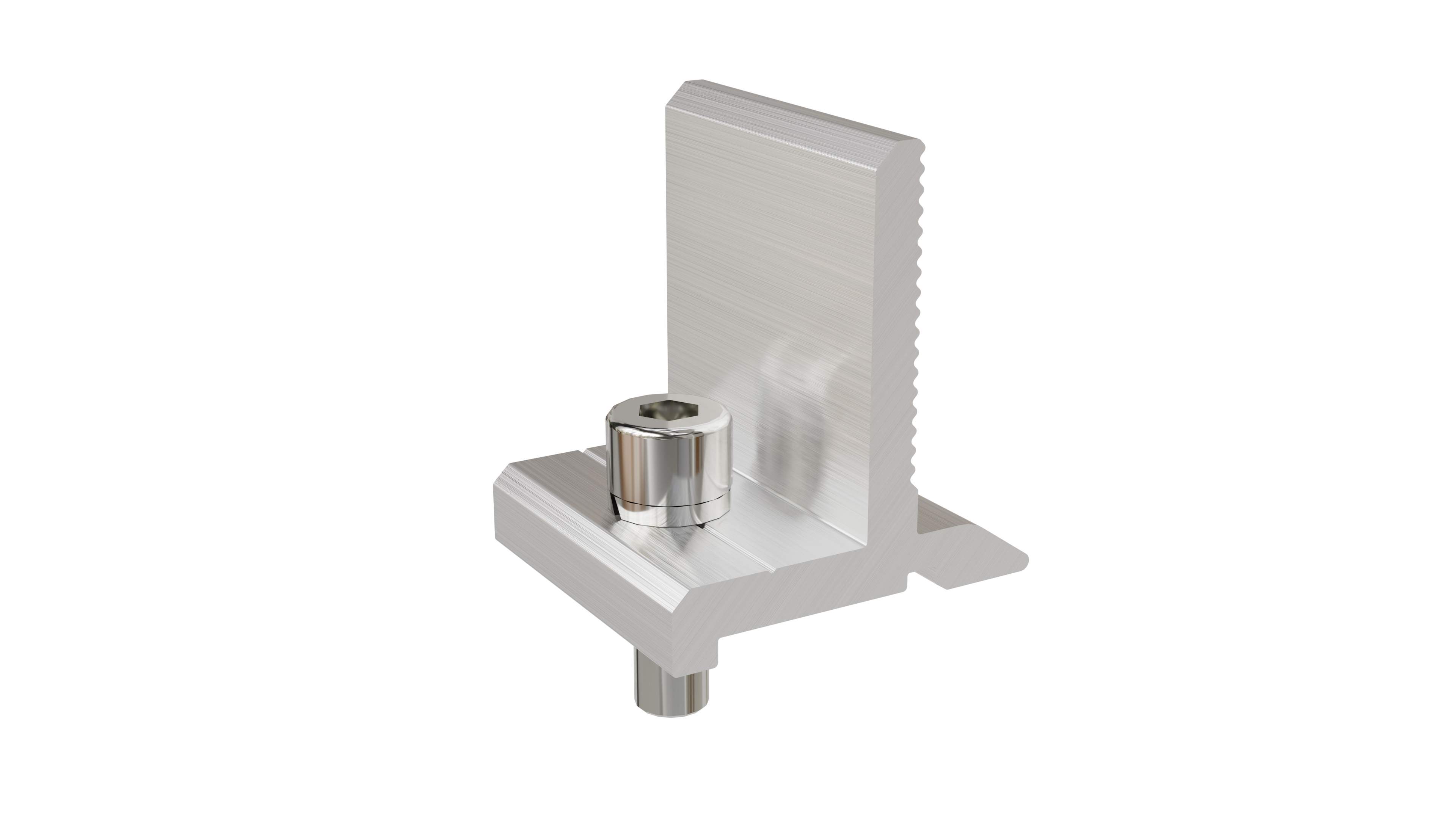

03 مكونات المنتج
04 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | محطة طاقة أرضية/سقف مسطح من الخرسانة |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | 5°، 10°، 15° |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ سقف مسطح سكني من الخرسانة
✔ سقف مسطح من الأسمنت للمباني التجارية
✔ مشاريع محطات الطاقة الكهروضوئية المثبتة على الأرض
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

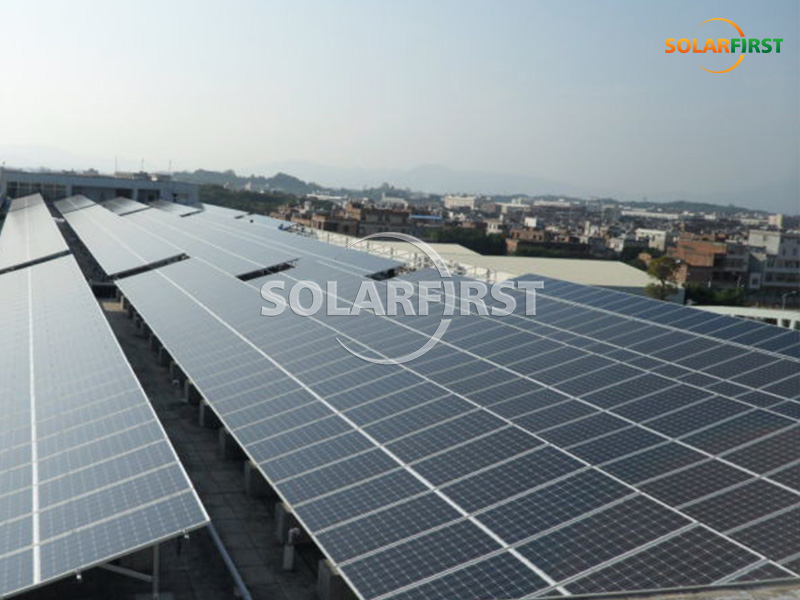

09 حالة المشروع
