01 وصف المنتج

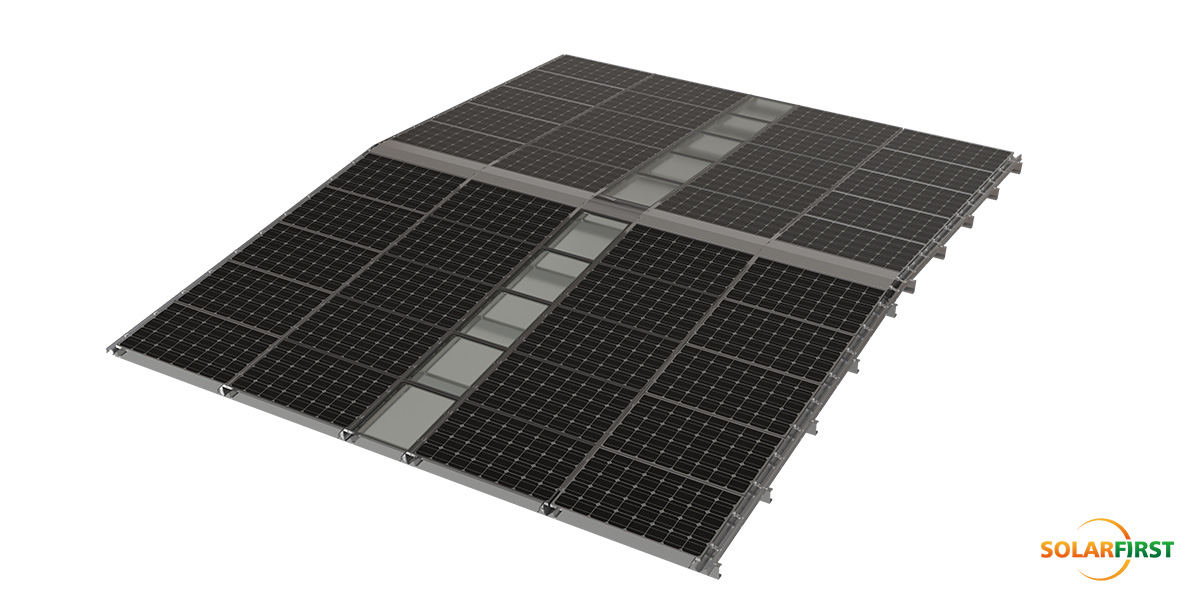

يتكامل نظام SF BIPV Roof Mount بسلاسة مع توليد الطاقة الشمسية في الهندسة المعمارية الحديثة، مقدمًا حلاً مبتكرًا ومقاومًا للماء للطاقة الكهروضوئية مدمجًا في المباني. يحل هذا النظام محل مواد التسقيف التقليدية مثل الصفائح المعدنية أو البلاط، محوّلًا الأسطح إلى مولدات طاقة فعالة مع الحفاظ على كامل وظائفها الهيكلية.

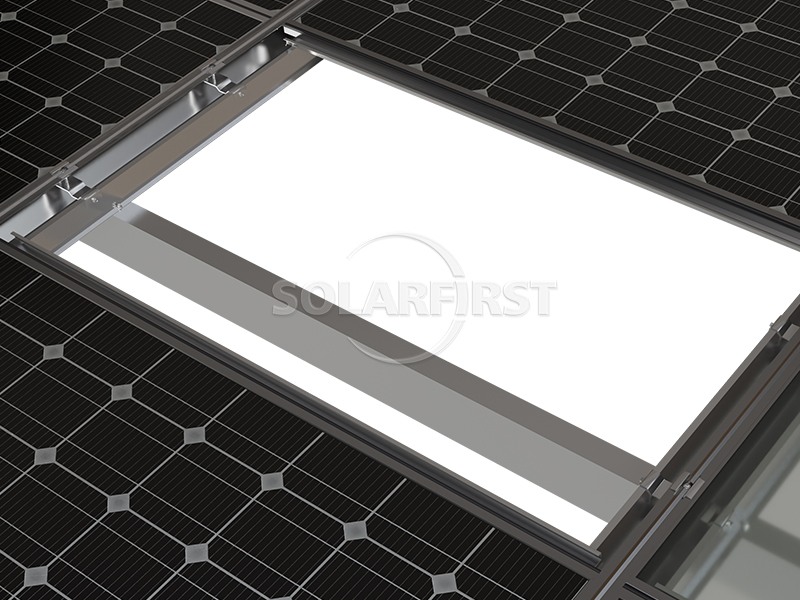

يتميز النظام بتصميم متطور مقاوم للماء، ويضمن حماية كاملة من التسربات من خلال توجيه مياه الأمطار عبر الفجوات بين الألواح إلى مزاريب وأنابيب الصرف، مما يمنع تسرب المياه إلى المساحة السفلية. يدعم هيكل السقف ألواحًا اختيارية مانعة للانزلاق لممرات صيانة آمنة، وألواحًا شفافة لإضاءة طبيعية، ما يجمع بين العملية والجمال.
مصنوع من الألومنيوم المؤكسد عالي القوة AL6005-T5، أو الفولاذ المقاوم للصدأ SUS304، أو الفولاذ المجلفن بالغمس الساخن، ويتحمل هذا النظام المتين أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع، مع الالتزام بالمعايير الدولية، بما في ذلك GB وEN وASCE. مع ضمان لمدة 10 سنوات، يوفر هذا النظام حلاً موثوقًا ومستدامًا لتسقيف المباني التجارية والسكنية.

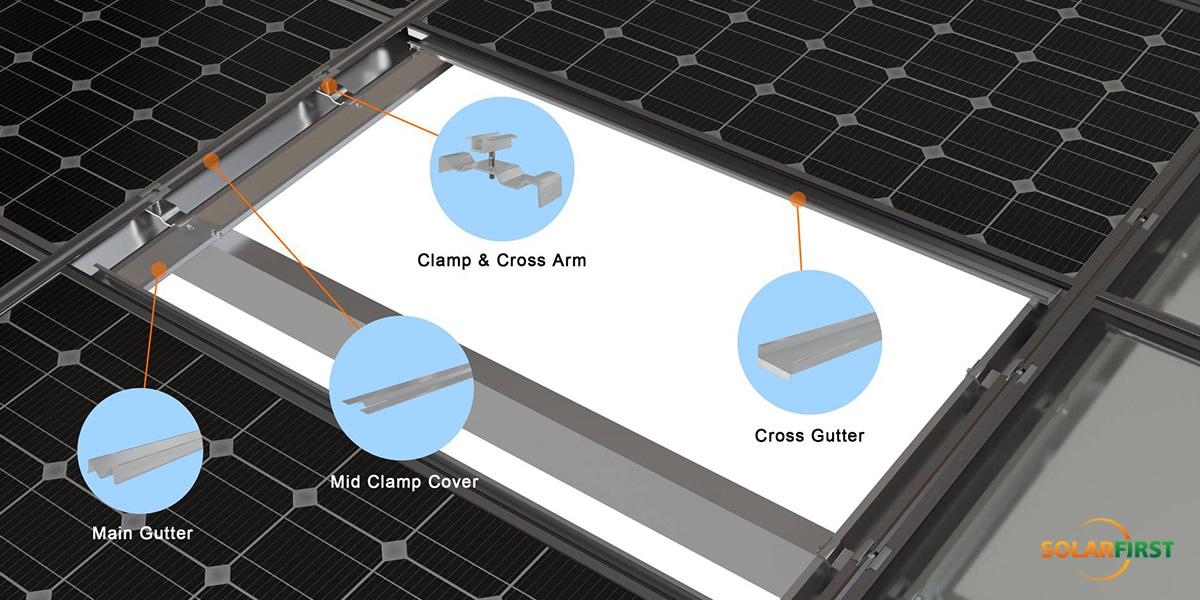

02 مخطط تخطيطي للملحقات
03 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| تثبيت | سقف BIPV |
| حمل الرياح | حتى 60 م/ث |
| زاوية الميل | ≥3° |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| مادة | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304، الفولاذ المجلفن بالغمس الساخن |
| ضمان | ضمان لمدة 10 سنوات |
04 سيناريوهات تطبيق الصناعة
✔ مصنع تصنيع كبير
✔ مركز لوجستي لسلسلة التبريد
✔ مجمع تجاري
✔ مركز النقل: المطار
05 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
06 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
07 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

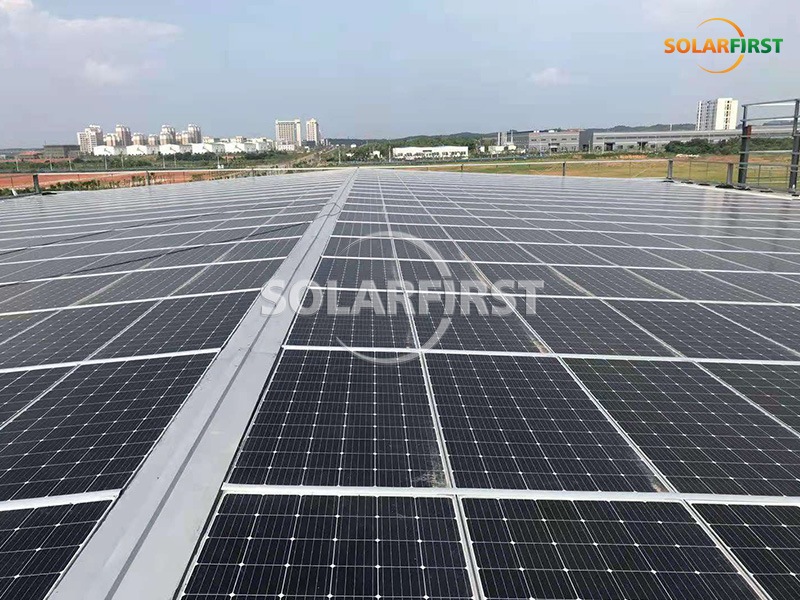

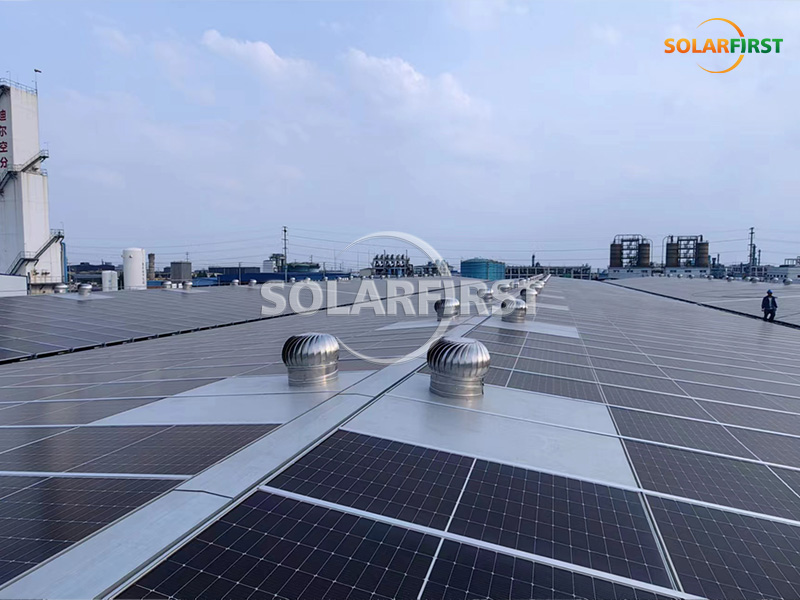

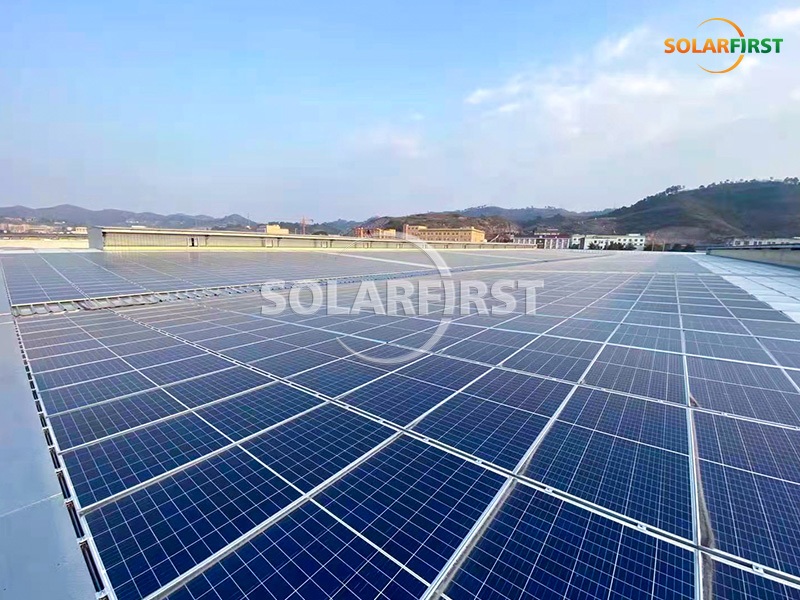

08 حالة المشروع
يُحدث نظام الأسقف الكهروضوئية المُدمجة في المباني (BIPV) ثورةً في نموذج بناء الأسقف التقليدي، حيث يستخدم وحدات الطاقة الشمسية كهيكل أساسي لغلاف المبنى، مُستبدلاً ألواح أو بلاط الأسقف المعدنية مباشرةً. يعتمد النظام تصميمًا مُبتكرًا لتصريف المياه المُتدرج. ومن خلال قنوات توجيه المياه الدقيقة وأنظمة تجميع مياه الأفاريز، يُحقق النظام ضمانًا بعدم التسرب بنسبة 100% (معتمدًا وفقًا لمعيار EN 13830 الديناميكي لمقاومة الماء)، مما يُزيل تمامًا خطر تسرب مياه الأمطار.
