01 وصف المنتج

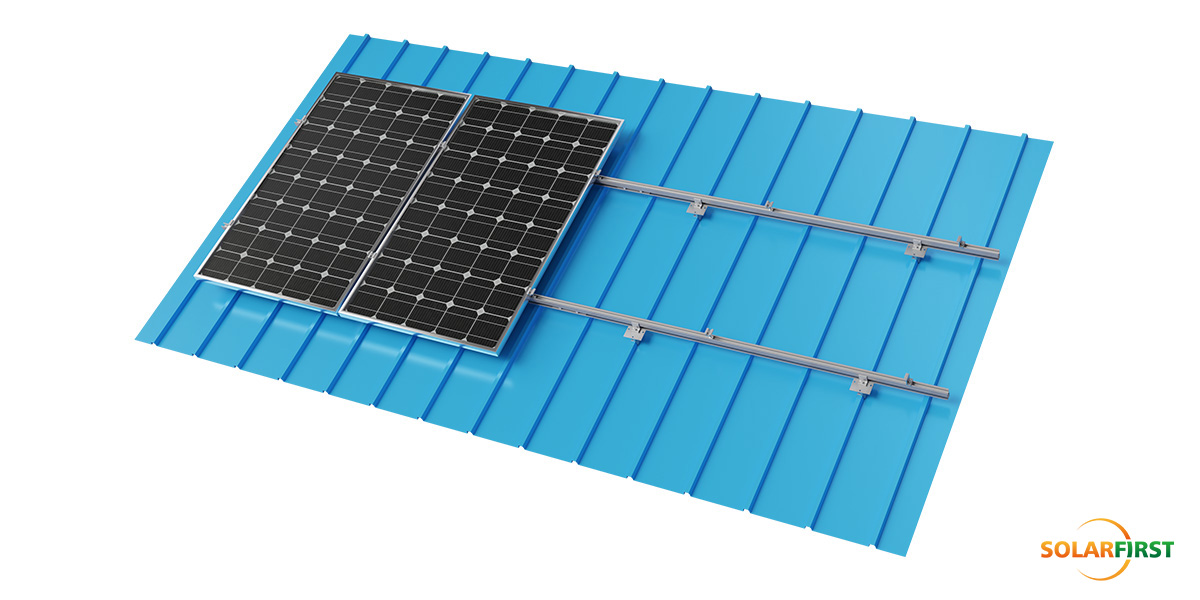

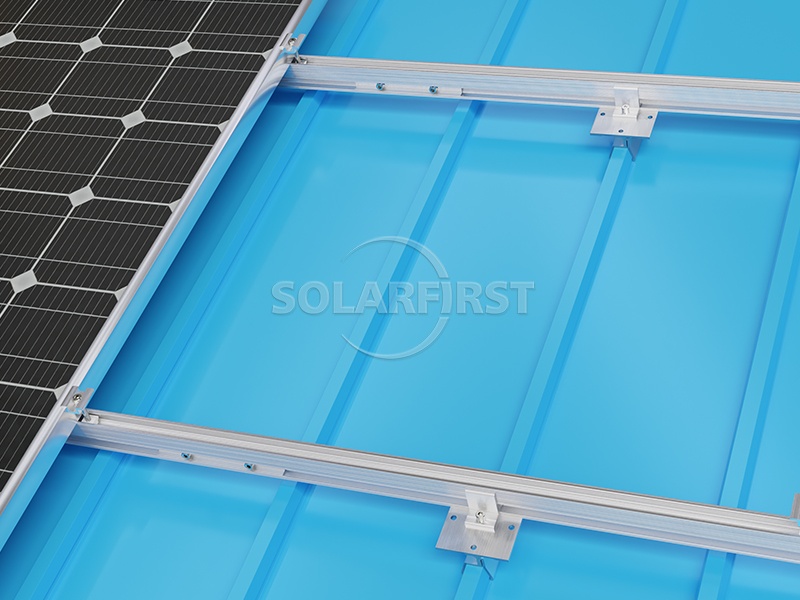

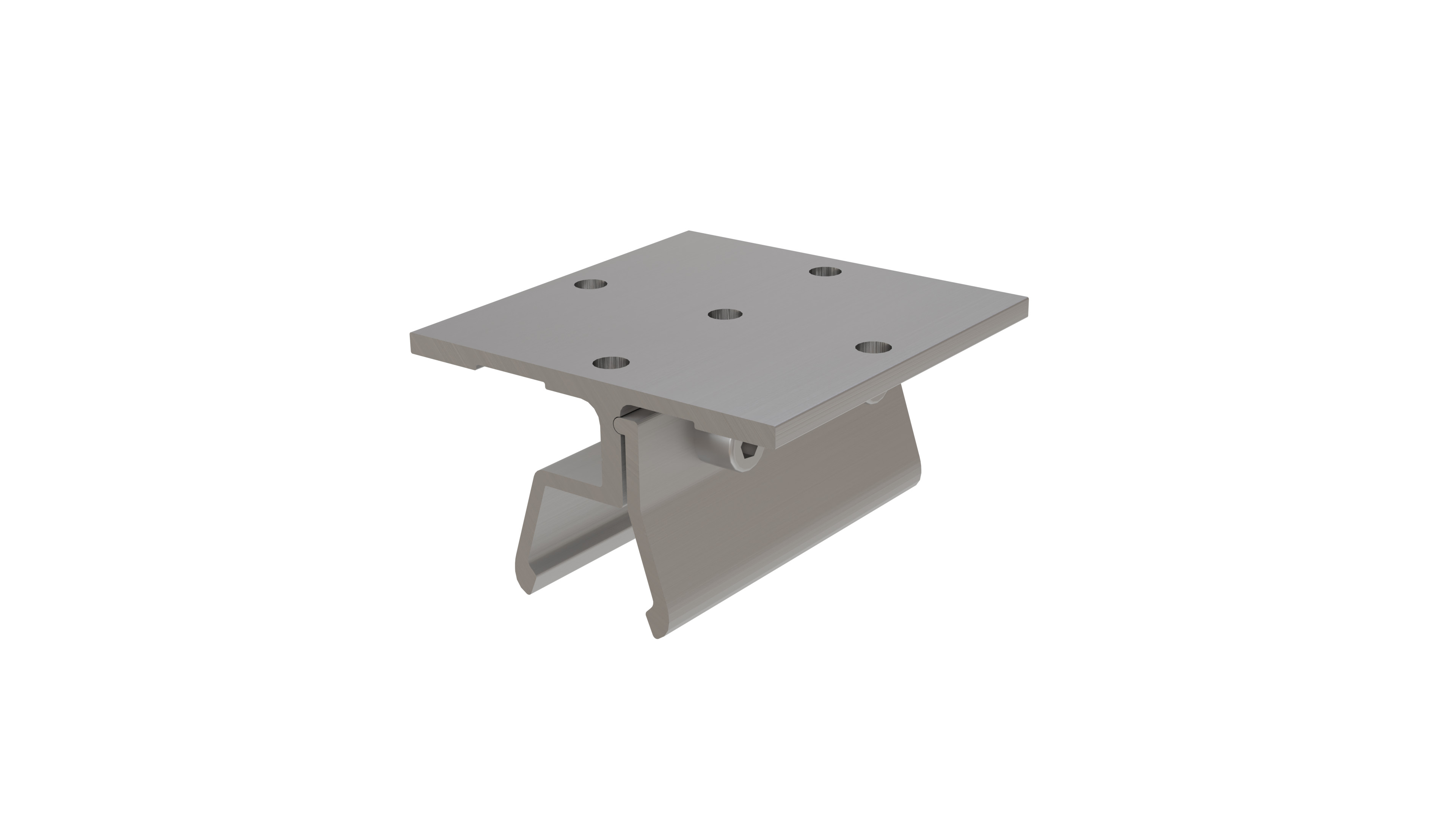

حامل السقف المعدني SF هو حل رفوف غير نافذ، مصمم خصيصًا لألواح الأسقف المعدنية من نوع Klip Lok. تصميمه البسيط يضمن سرعة التركيب وانخفاض التكلفة الإجمالية.

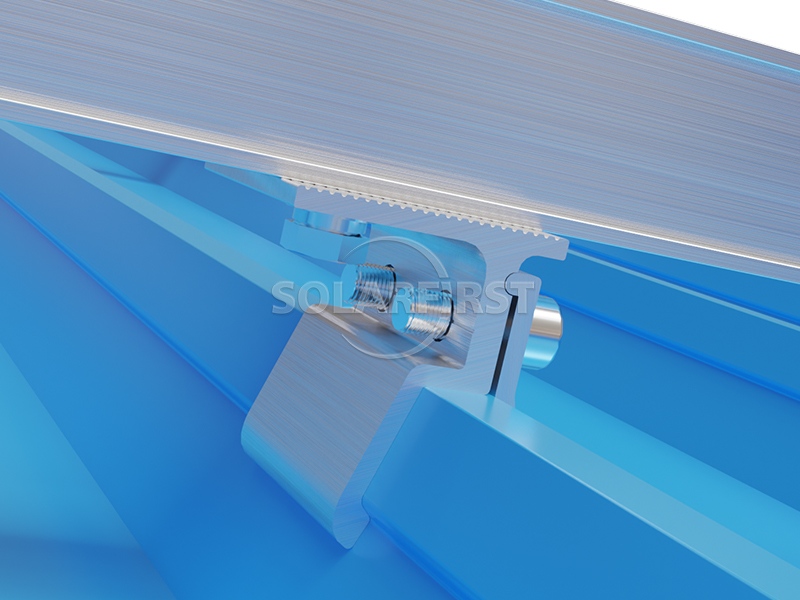

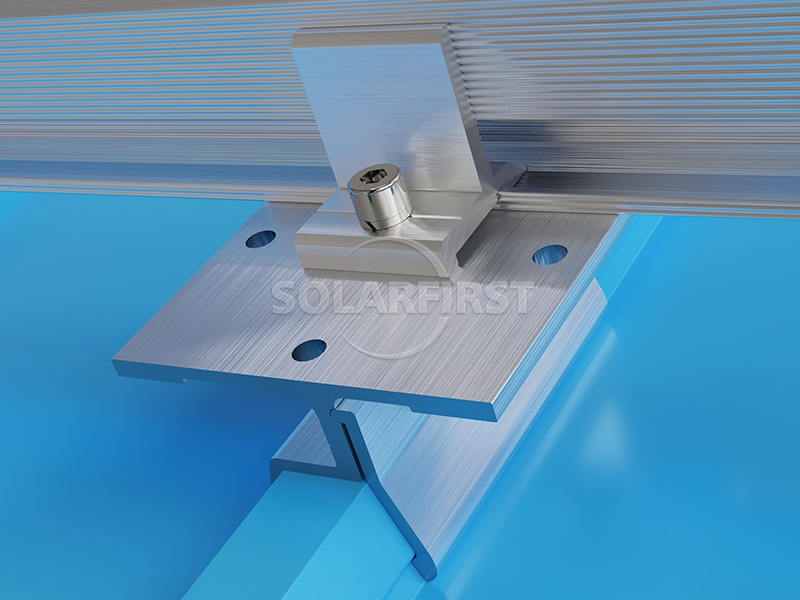

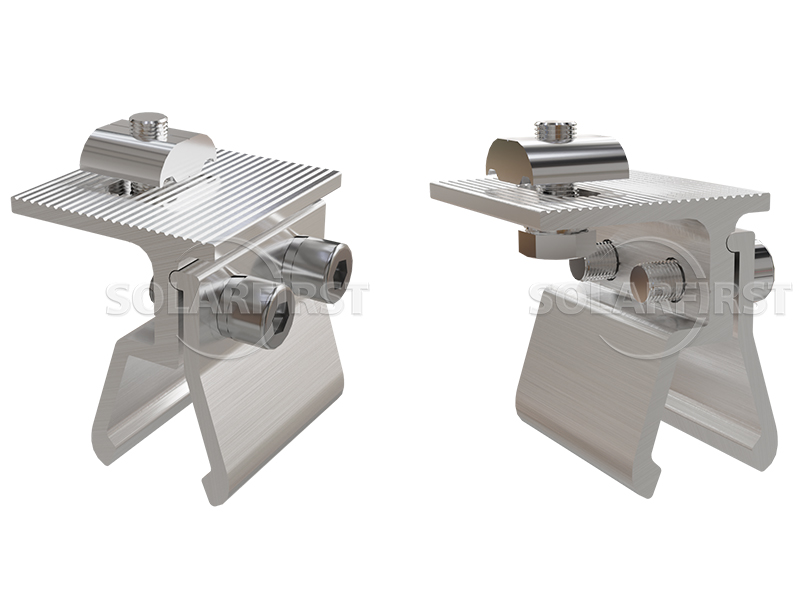

يستخدم النظام مشابك وقضبانًا من الألومنيوم المؤكسد، مما يُخفف الحمل على هيكل السقف الأساسي. يختلف تصميم مشابك كليب لوك ليتناسب مع مختلف أشكال ألواح التسقيف. لمزيد من التنوع، يمكن دمج مشبك السقف مع دعامة قدم على شكل حرف L لرفع الألواح الشمسية إلى زاوية الميل المطلوبة.
صُمم هذا الحامل ليتحمل أحمال رياح عالية تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع، ويتوافق تصميمه مع العديد من المعايير الدولية، بما في ذلك GB50009-2012 وASCE7-05. المواد الرئيسية المستخدمة هي الألومنيوم المؤكسد AL6005-T5 والفولاذ المقاوم للصدأ SUS304، ويدعم المنتج ضمانًا لمدة 10 سنوات.

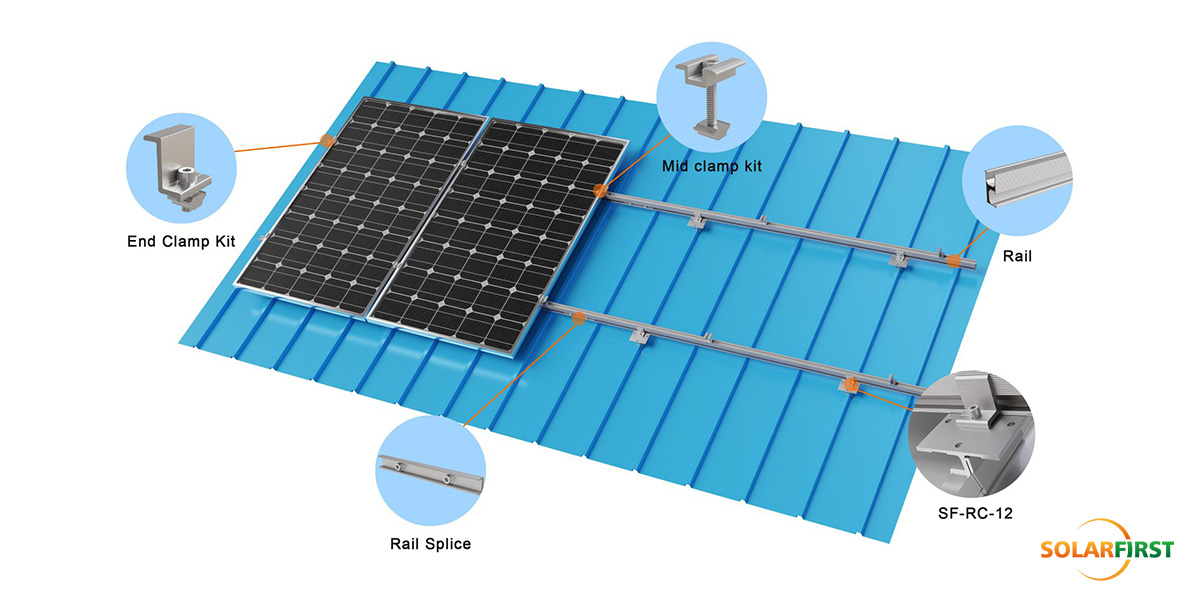

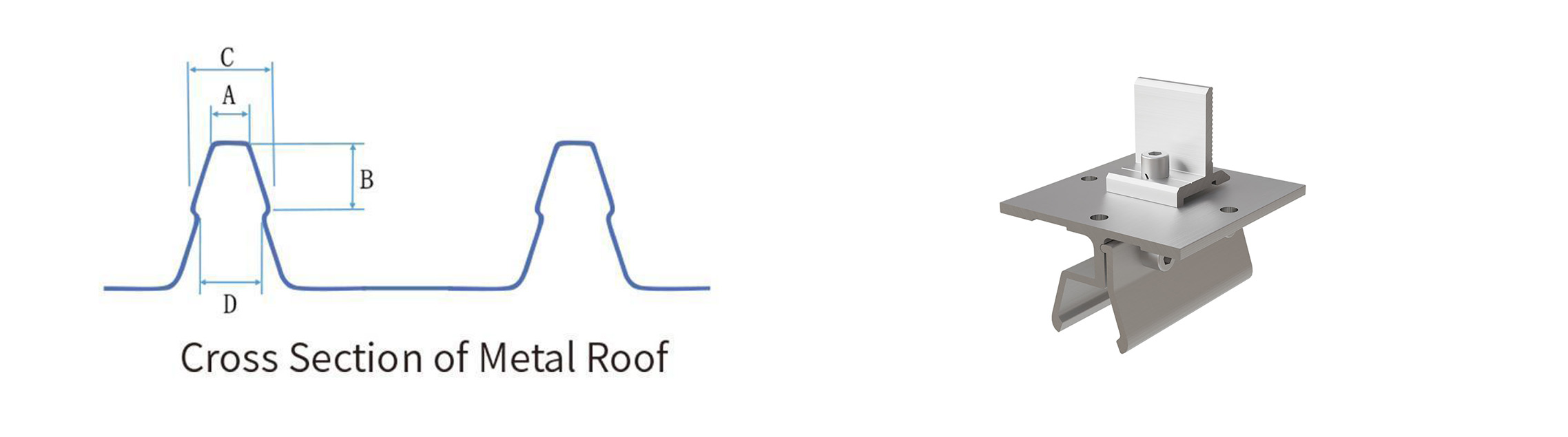

02 مخطط تخطيطي للملحقات

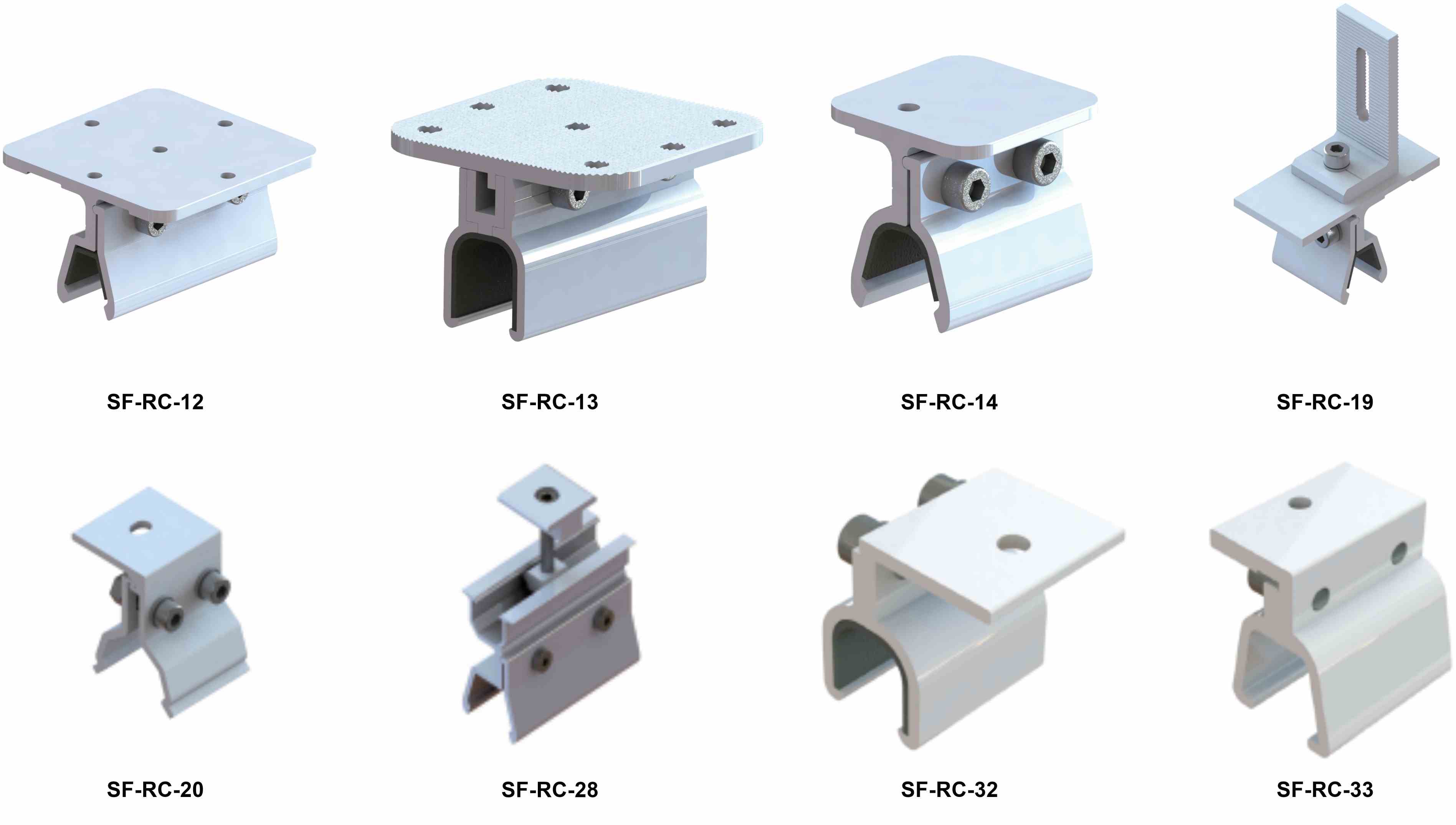

03 مكونات المنتج
04 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف معدني (نوع كليب لوك) |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 السيناريوهات القابلة للتطبيق
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (أكثر من 3000 ساعة)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

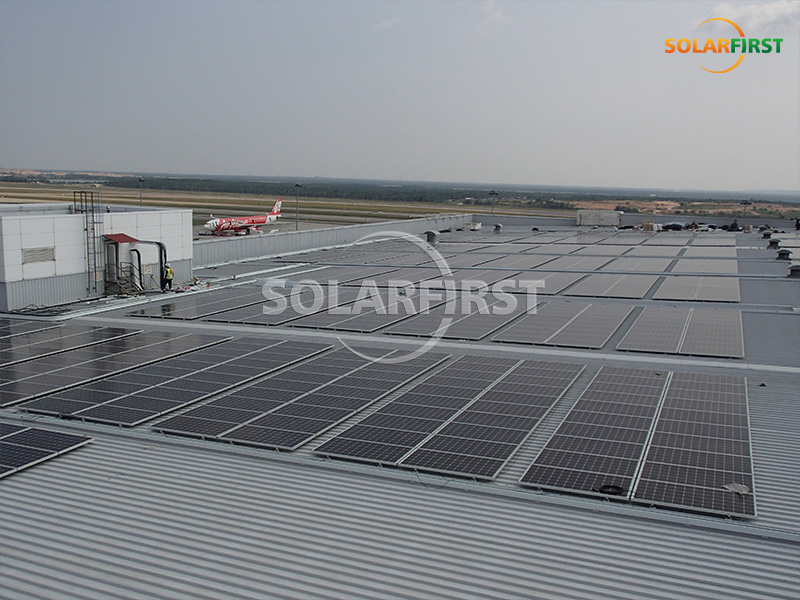

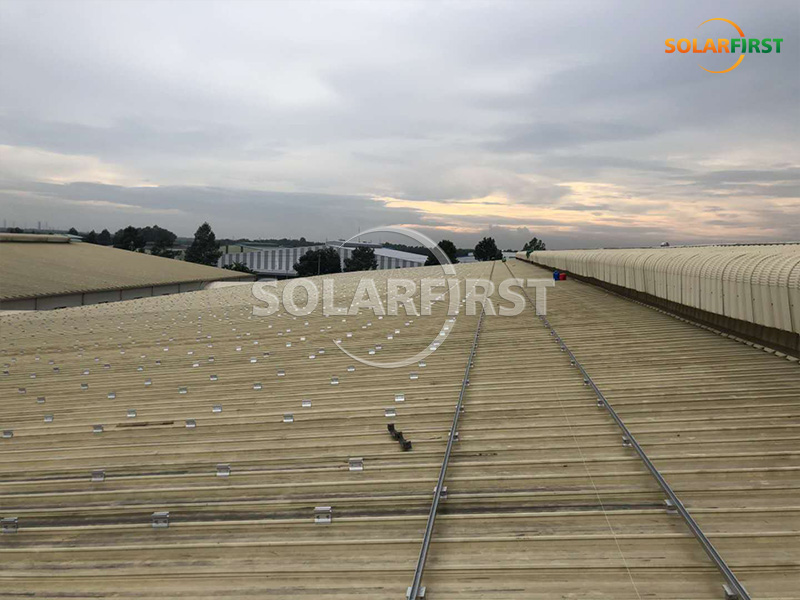

09 حالة المشروع
