01 وصف المنتج

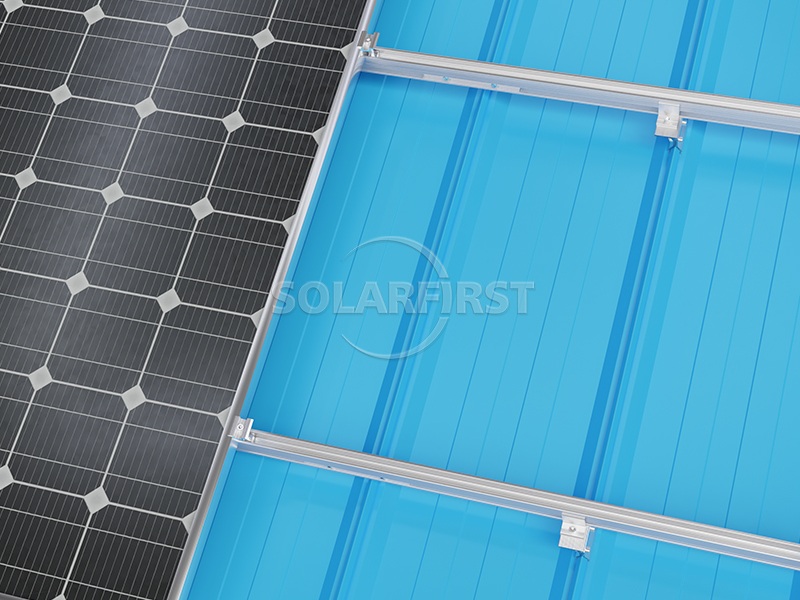

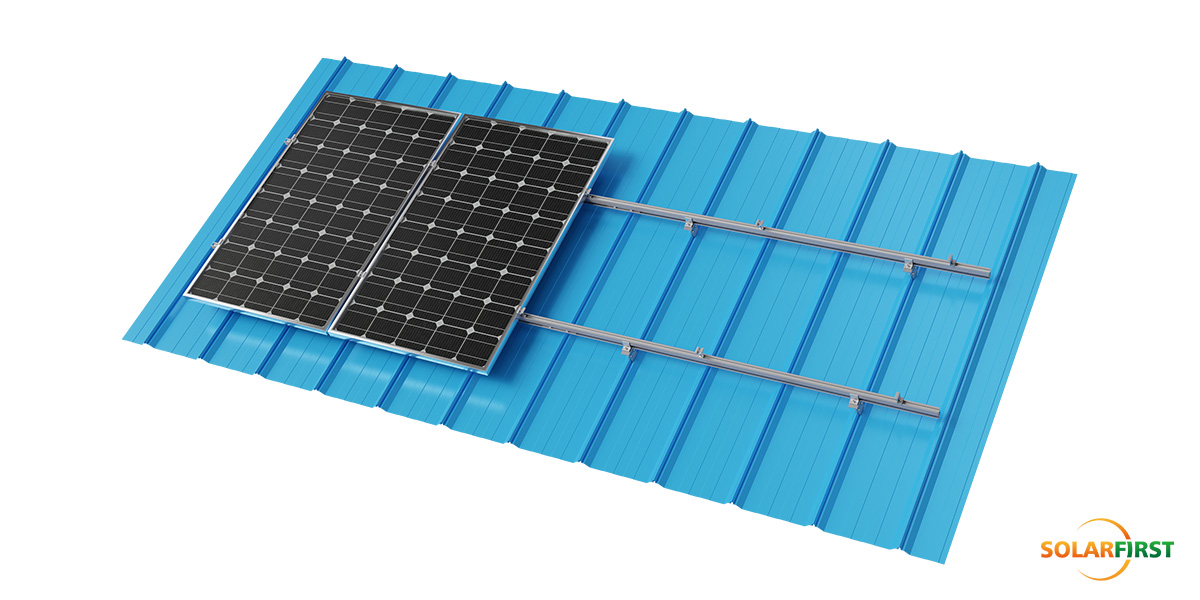

يوفر حامل السقف المعدني SF المزود بمشابك سقف زاوية حلاً متخصصًا لتركيب الأسقف المعدنية الشمسية الزاوية، مصممًا لألواح الأسقف المعدنية الزاوية. يتميز هذا الطقم بتصميم بسيط وفعال يضمن سرعة التركيب وانخفاض التكلفة الإجمالية.

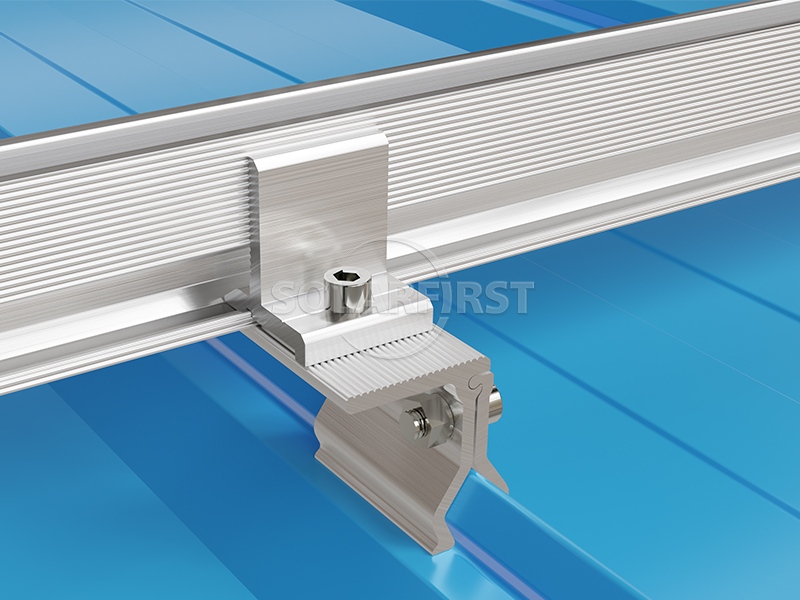

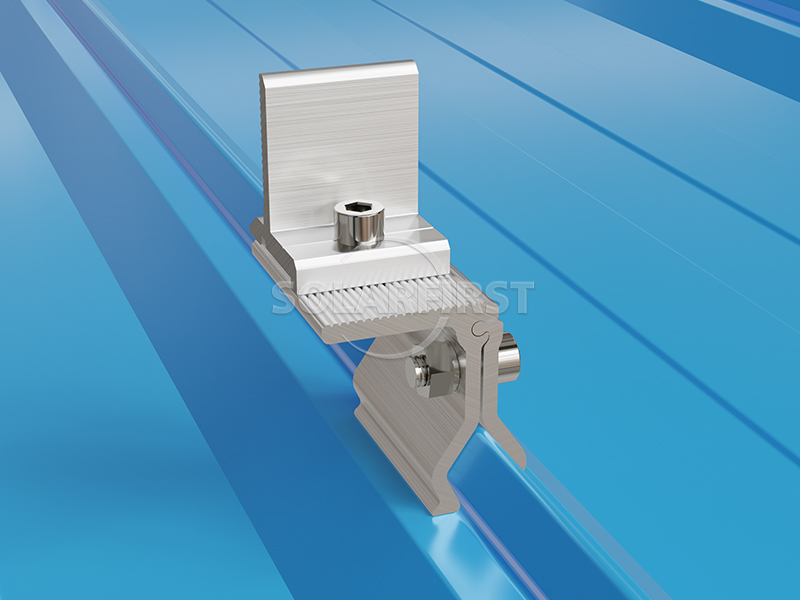

يستخدم النظام مكونات وقضبان تثبيت السقف المعدنية خفيفة الوزن من الألومنيوم، مما يقلل الحمل الإضافي على هيكل السقف الأساسي. صُممت حوامل السقف ذات المشابك الشمسية الزاوية المصممة خصيصًا لتناسب مختلف أشكال ألواح السقف الزاوية، مما يضمن تثبيتًا آمنًا دون اختراق السقف. لمزيد من المرونة، يمكن دمج مشبك السقف مع حوامل ذات قاعدة على شكل حرف L لتحقيق أفضل ارتفاع وموضع للوحدة الشمسية.
يتضمن هذا النظام الشامل لتثبيت الألواح الشمسية على الأسطح مشابك مصممة بدقة لتثبيت الألواح الشمسية بإحكام مع الحفاظ على محاذاة موازية لسطح السقف. صُمم النظام لتحمل الظروف الجوية القاسية، ويتحمل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلجية تصل إلى 1.4 كيلو نيوتن/متر مربع. يتوافق النظام مع المعايير الدولية، بما في ذلك ASCE7-05 وJIS C8955:2017، وهو مصنوع من الألومنيوم المؤكسد المقاوم للتآكل AL6005-T5 والفولاذ المقاوم للصدأ SUS304، مع ضمان لمدة 10 سنوات لأداء موثوق طويل الأمد.

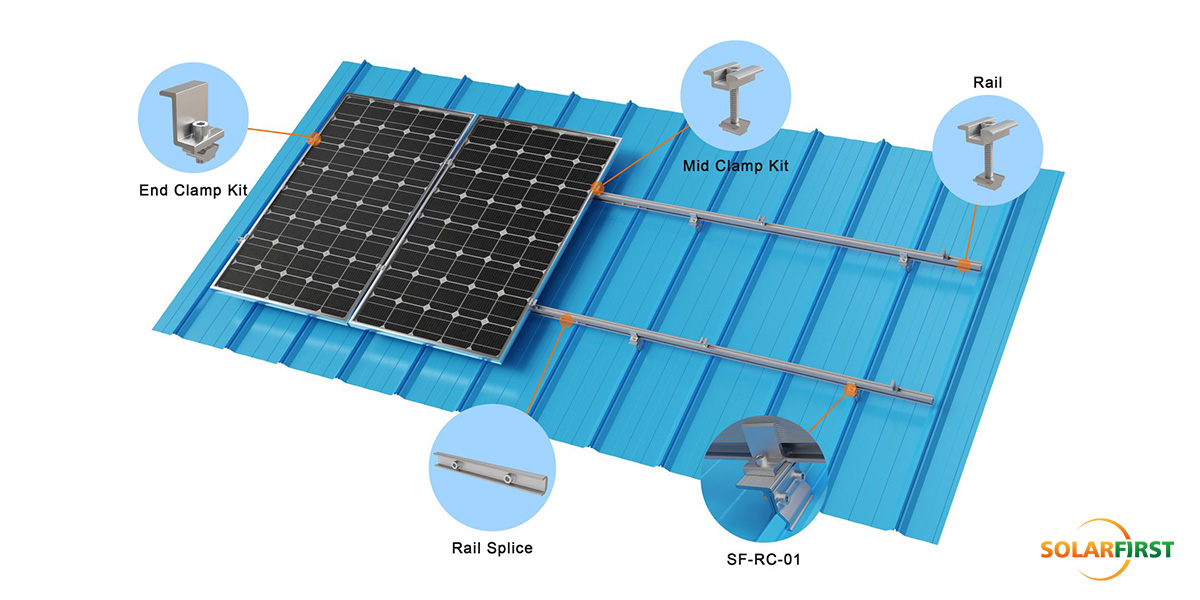

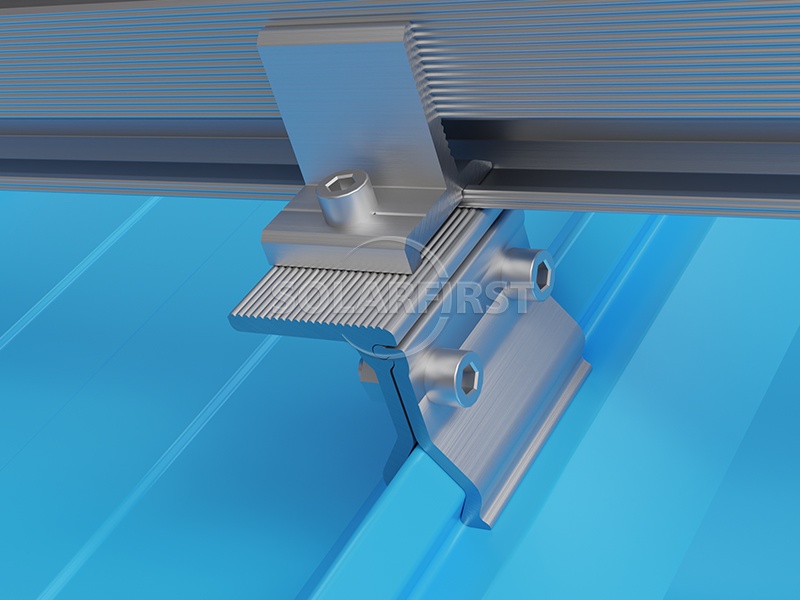

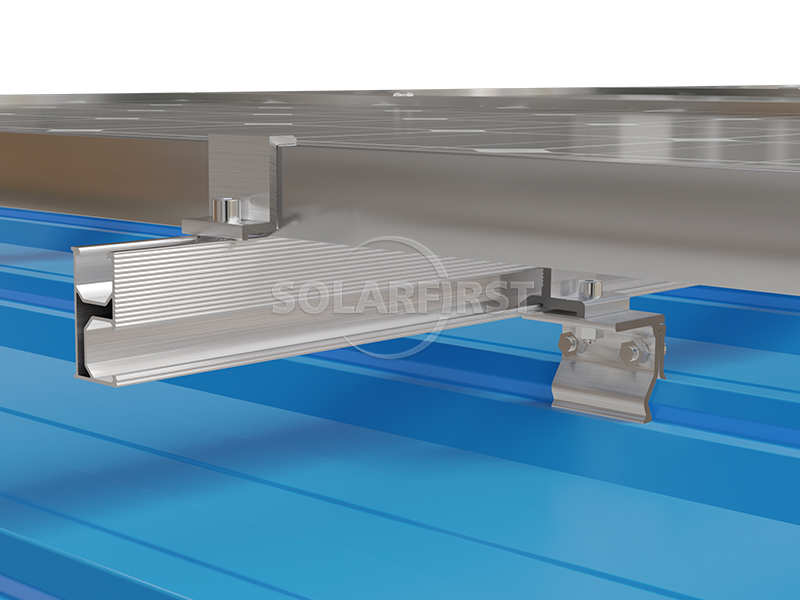

02 مخطط تخطيطي للملحقات

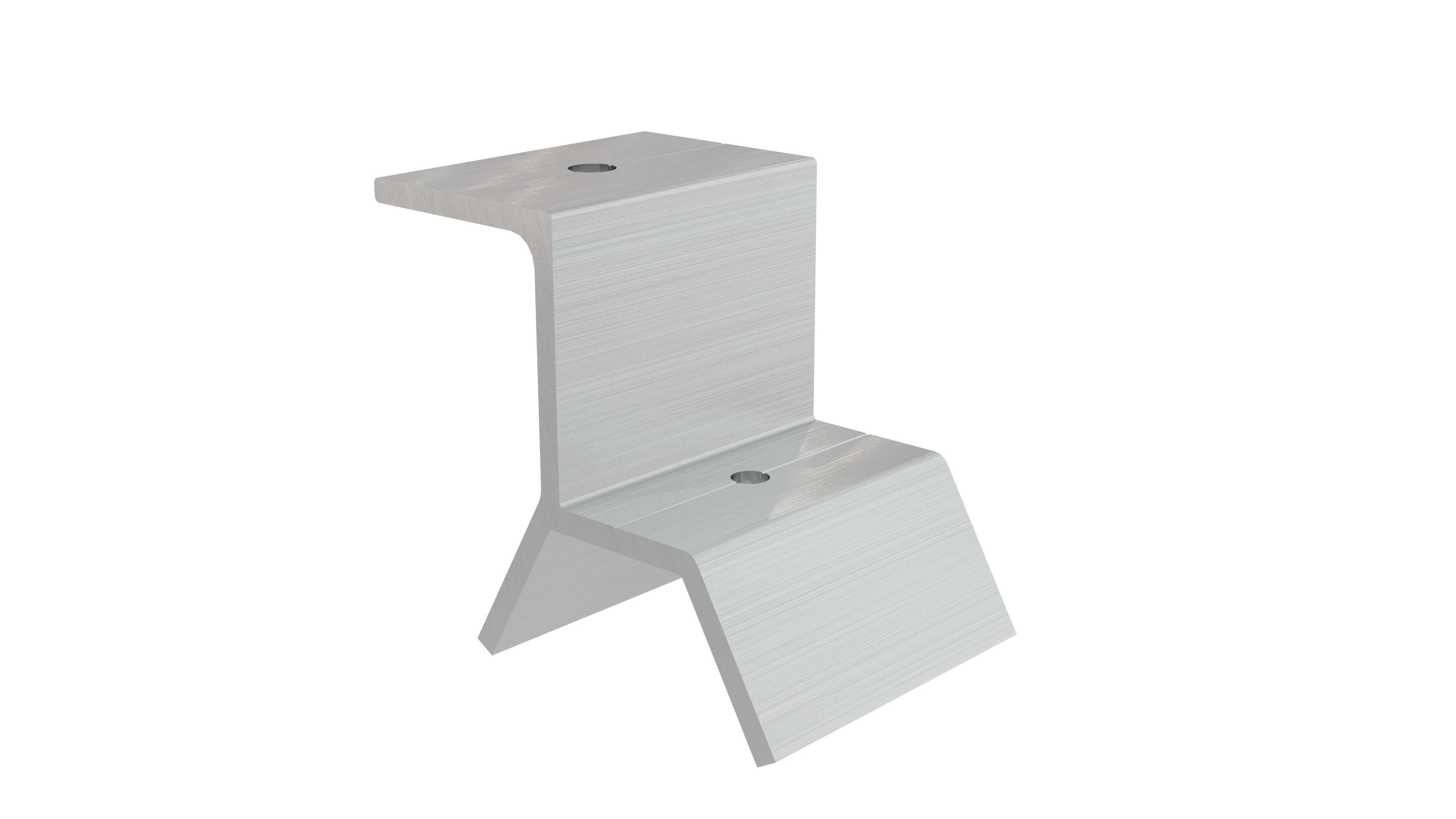

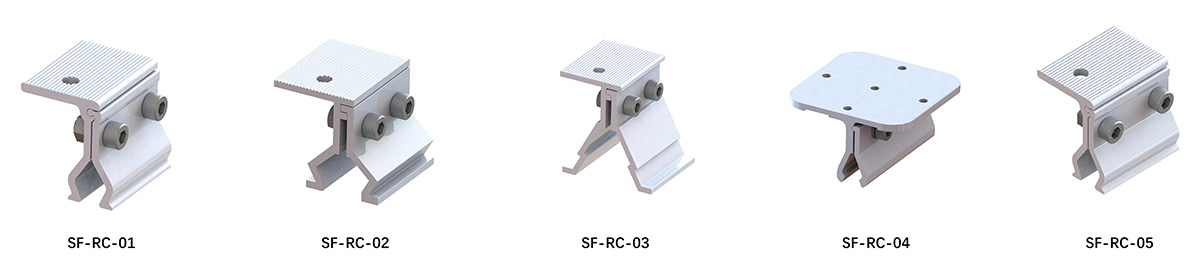

03 مكونات المنتج

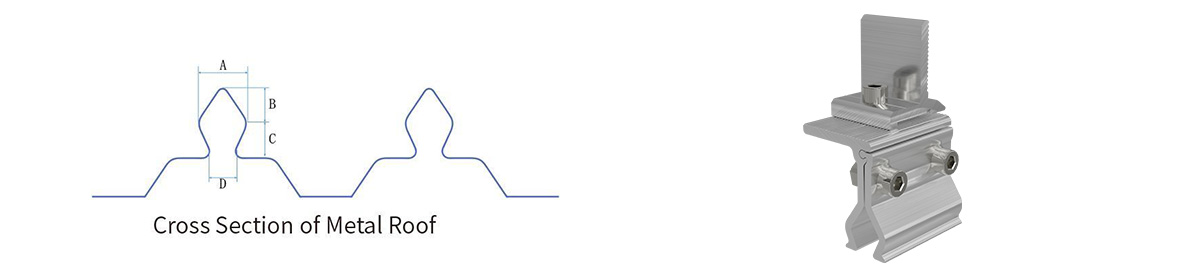

| الأبعاد (مم) | A | B | C | D |
| SF-RC-01 | 18 | 13 | 10.5 | 10 |
| SF-RC-02 | 26 | 12 | 10.5 | 18 |
| SF-RC-03 | 35 | 21.6 | 2.5 | 31.5 |
| SF-RC-04 | 16.3 | 16.3 | 2.5 | 12 |
| SF-RC-05 | 15 | 12.2 | 10 | 10 |
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | ألواح سقف معدنية زاوية |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

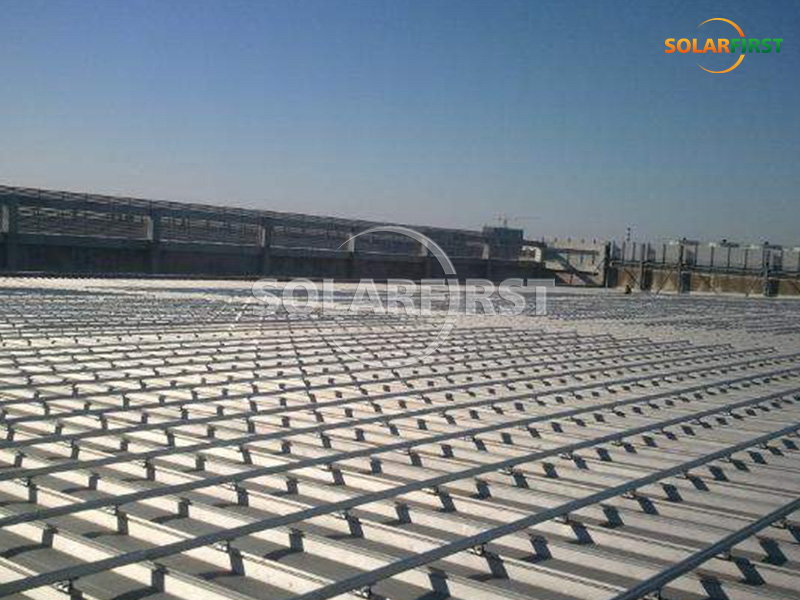

09 حالة المشروع
