01 وصف المنتج

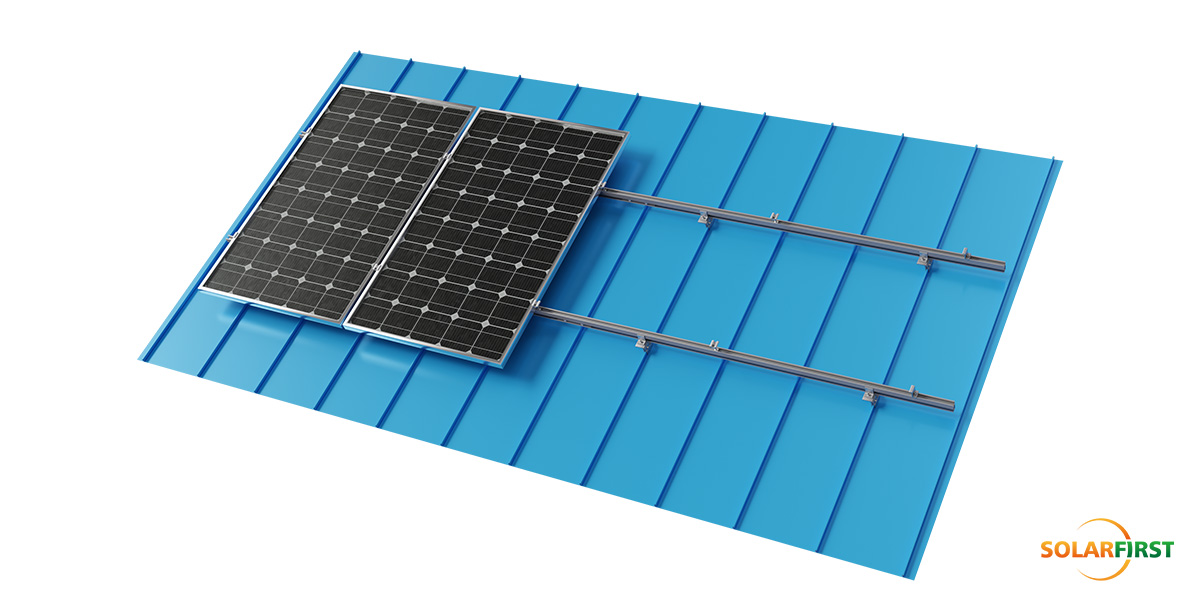

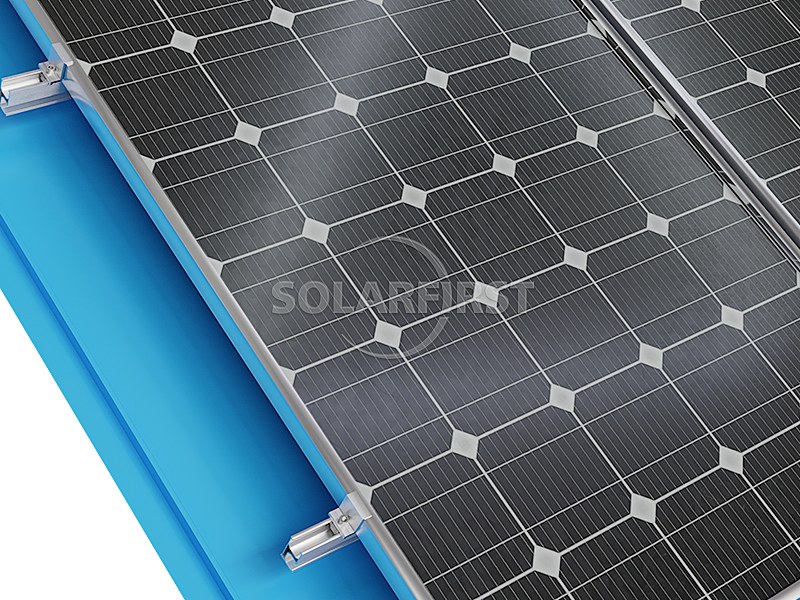

توفر مشابك SF Metal Roof Mount المزودة بمشابك سقف ذات درزات قائمة حلاً متخصصًا لتركيب الألواح الشمسية على الأسقف المعدنية ذات الدرزات القائمة، مصمم خصيصًا لأنظمة الأسقف المعدنية من نوع "لوك" و"الدرزات القائمة". يوفر نظام الرفوف غير القابل للاختراق هذا حلاً آمنًا للتركيب، يحافظ على سلامة السقف مع ضمان سرعة التركيب وفعالية التكلفة.

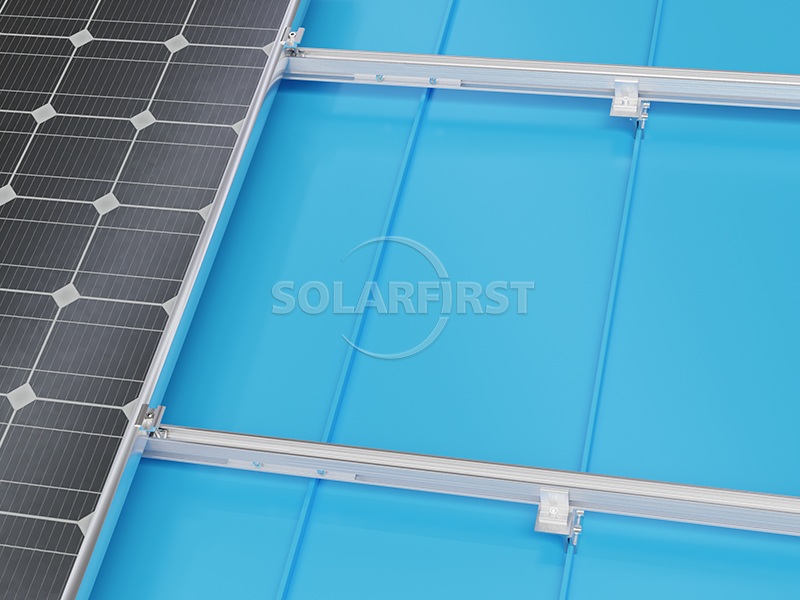

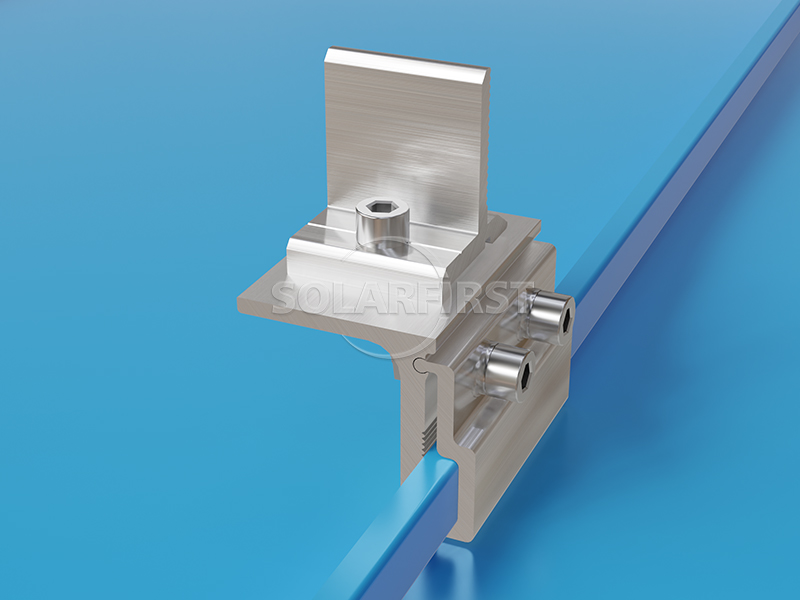

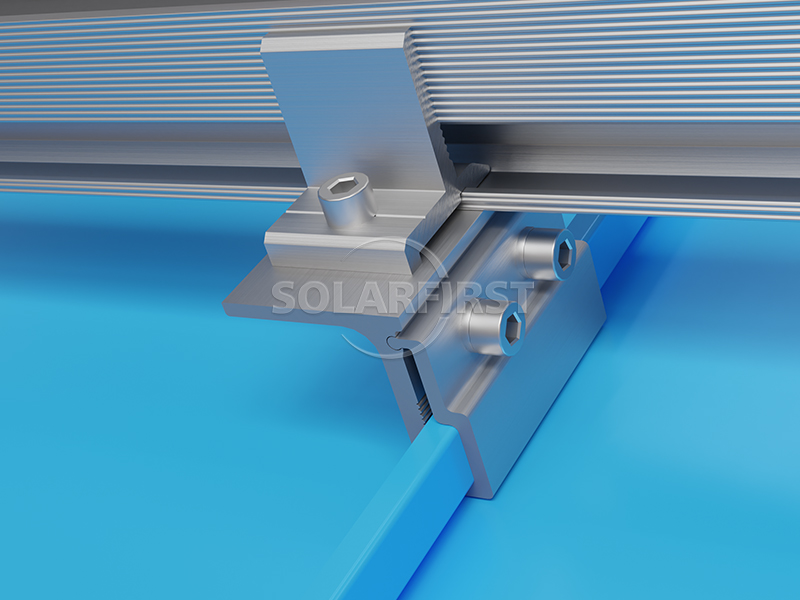

يتميز النظام بأقواس تثبيت دقيقة التصميم، تُثبّت بإحكام على مختلف أنواع الأسقف ذات اللحامات الدائمة دون الحاجة إلى اختراق السقف. تعمل مكونات هذه الأقواس المعدنية المتخصصة مع قضبان ألومنيوم خفيفة الوزن لتوزيع الحمل بالتساوي، مما يُقلل الضغط الإضافي على هيكل السقف. يتضمن نظام تثبيت الألواح الشمسية الكامل مشابك مصممة خصيصًا للحفاظ على موازية الوحدات لسطح السقف، مع توفير تثبيت آمن وموثوق.
لمزيد من المرونة، يمكن دمج مشابك اللحامات الدائمة مع حوامل القدم على شكل حرف L لتحقيق أفضل ارتفاع وتثبيت للوحدة الشمسية. صُمم هذا الحل للتركيب لضمان المتانة والأداء، حيث يتحمل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلجية تصل إلى 1.4 كيلو نيوتن/متر مربع. يتوافق النظام مع المعايير الدولية، بما في ذلك ASCE7-05 وJIS C8955:2017، وهو مصنوع من الألومنيوم المؤكسد المقاوم للتآكل AL6005-T5 ومكونات من الفولاذ المقاوم للصدأ SUS304. مع ضمان لمدة 10 سنوات، يوفر نظام التركيب هذا حلاً موثوقًا واقتصاديًا لتركيبات الطاقة الشمسية على الأسقف المعدنية.

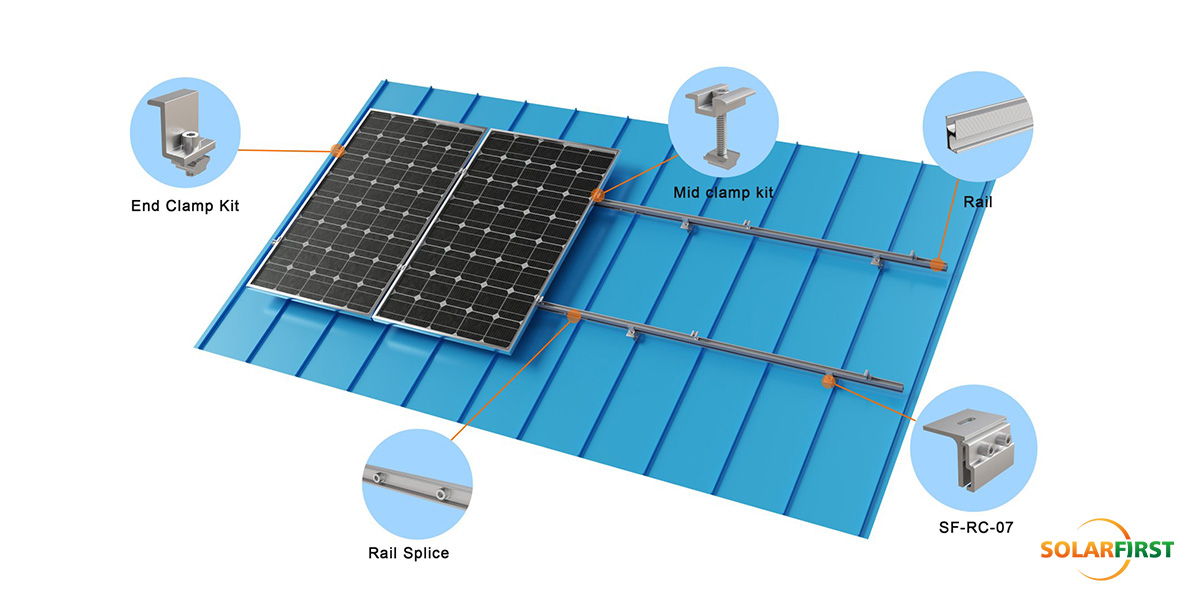

02 مخطط تخطيطي للملحقات

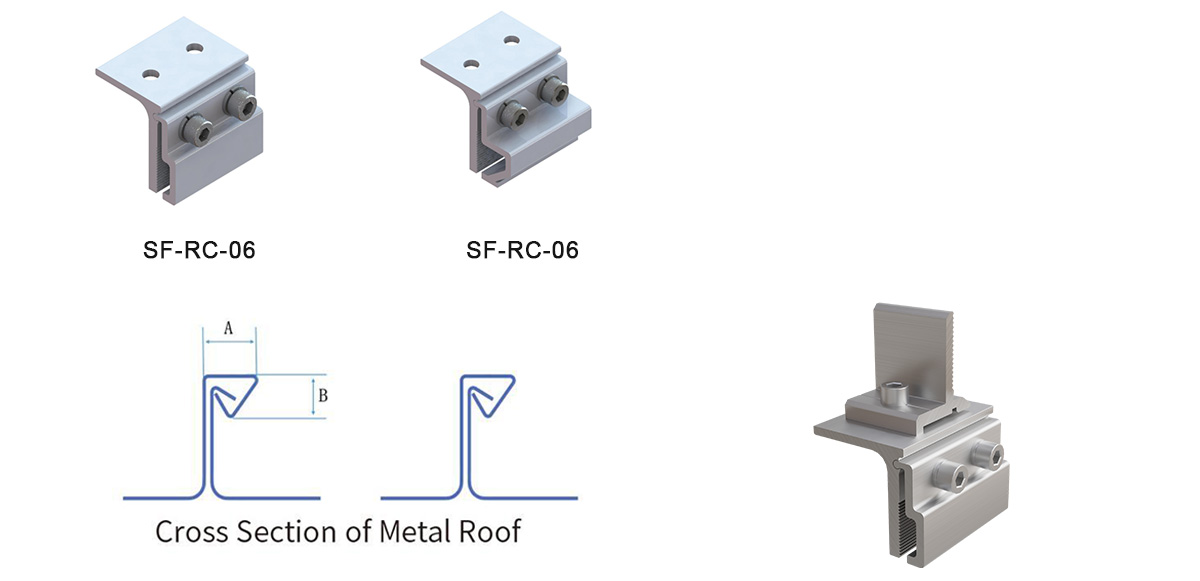

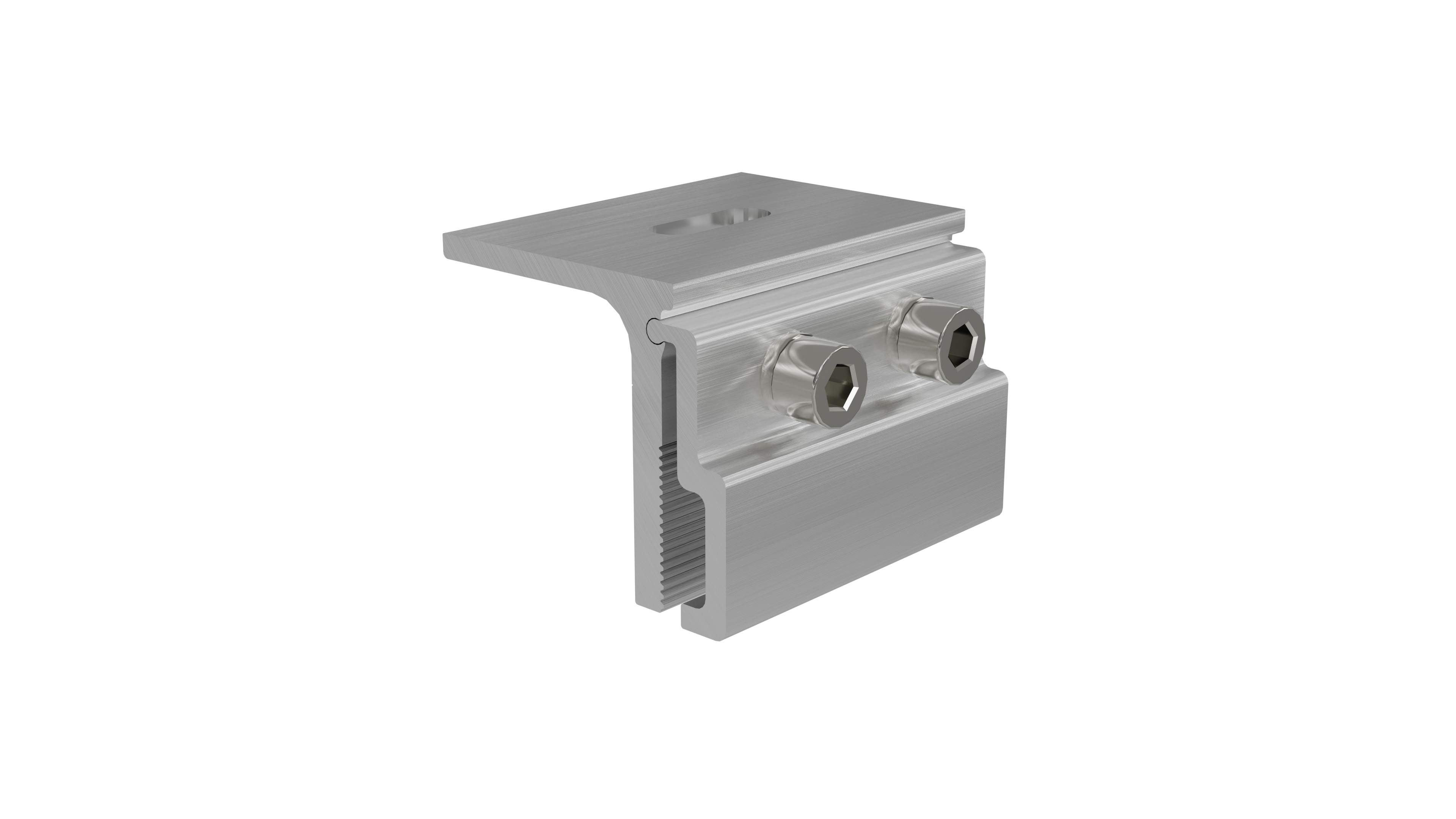

03 مكونات المنتج
| الأبعاد (مم) | A | B |
| SF-RC-06 | 8.5 | 18 |
| SF-RC-07 | 21 | 18 |
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف معدني ذو طبقات قائمة/طبقات لوك |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

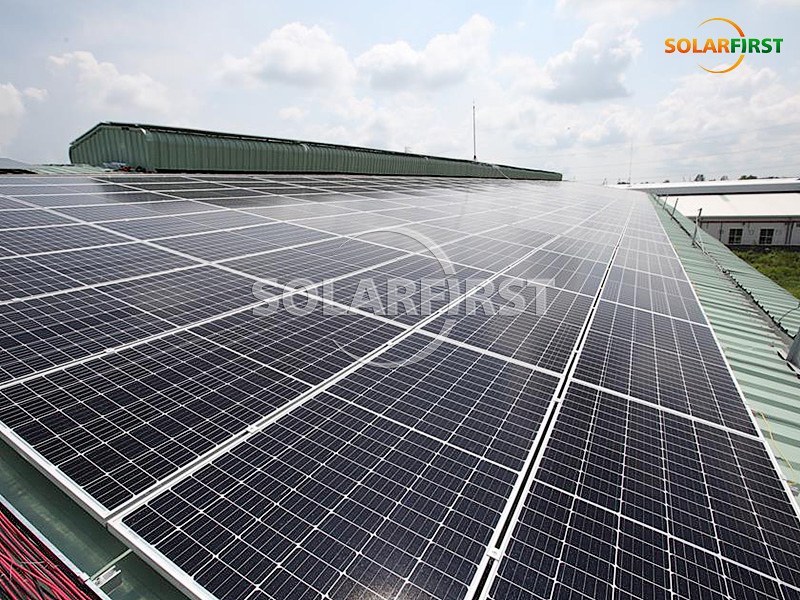

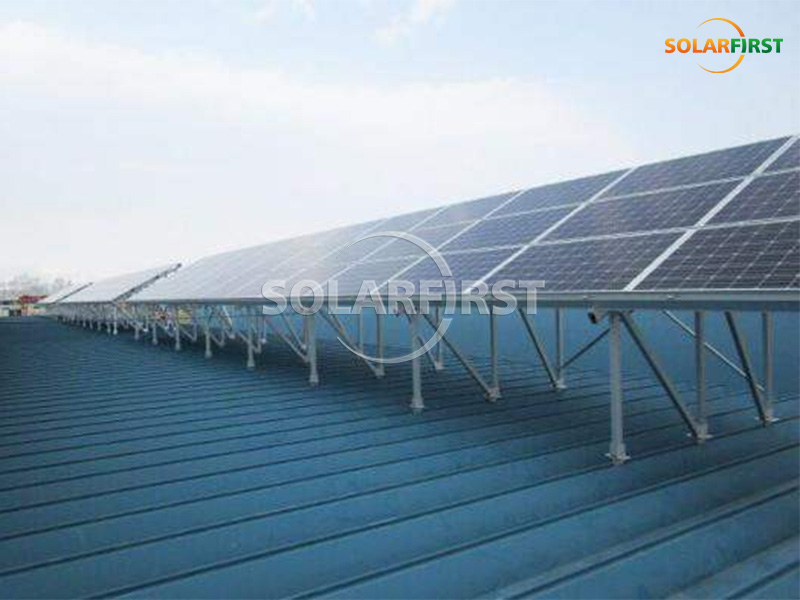

09 حالة المشروع
