أنظمة تتبع الطاقة الشمسية من سلسلة Horizon D
01 وصف المنتج

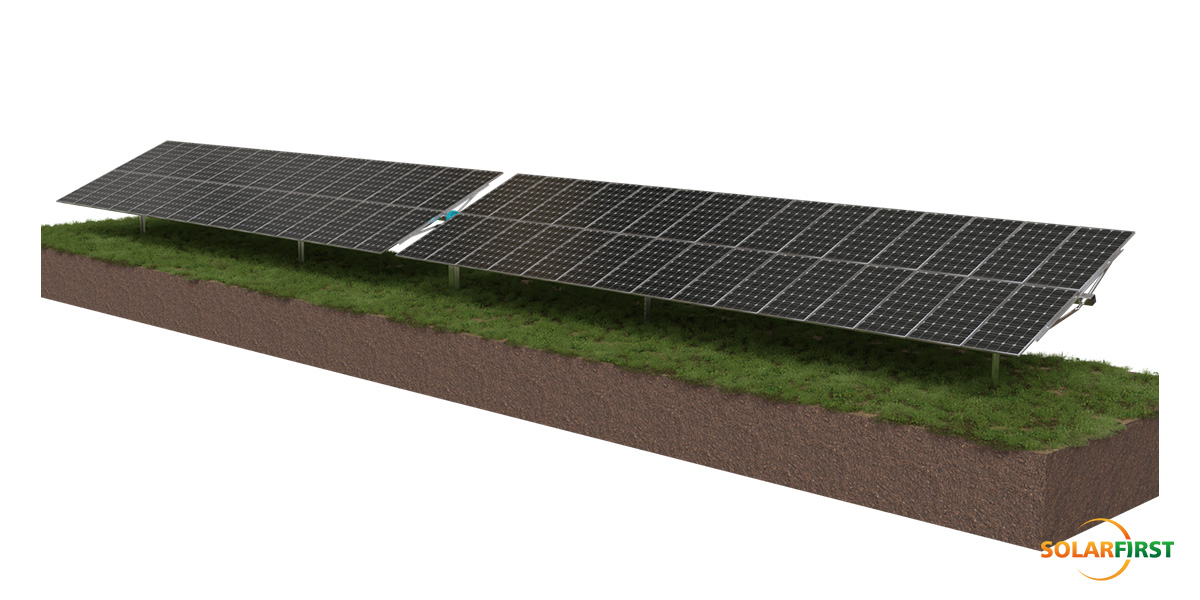

صُمم جهاز التتبع من سلسلة Horizon D ليُتكيف بشكل كبير مع التضاريس غير المستوية، مع فرق انحدار يصل إلى 15% في اتجاه NS. يُقلل تصميمه المكون من وحدتين بشكل كبير عدد أساسات الأكوام المطلوبة إلى حوالي 140 قطعة لكل ميجاواط، مما يُخفض التكاليف الإجمالية.
يتوافق النظام مع وحدات الخلايا بقياس 182 مم و210 مم، ويتميز بتصميم سلس بين أجهزة التتبع المستقلة لسهولة التركيب والصيانة. وتعزز موثوقيته نظام تحكم مستقل يراقب التشغيل ويحدد نقاط الأعطال لتقليل فاقد الطاقة. وتضبط تقنية التتبع الذكي زاوية الميل بناءً على بيانات التضاريس والطقس لزيادة توليد الطاقة. ويضمن استقرار النظام تصميم هيكلي حصري واختبارات دقيقة في نفق الرياح.

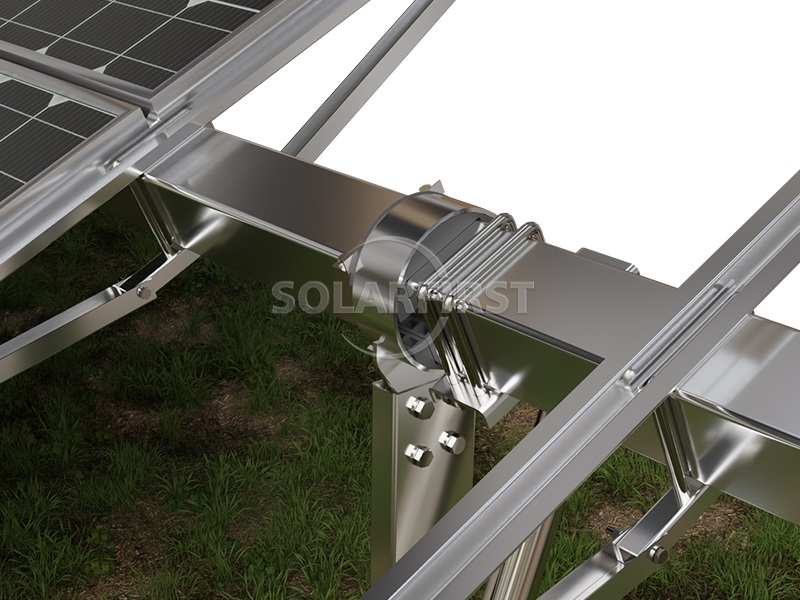

الهيكل الرئيسي مصنوع من فولاذ مجلفن بالغمس الساخن أو مطلي بالزنك والألمنيوم والمغنيسيوم، بمتوسط سمك طلاء ≥ 80 ميكرومتر. يستخدم نظام دفع دوار، ويدعم أنواعًا مختلفة من الأساسات، بما في ذلك الأساسات الخرسانية المسلحة (PHC)، والأساسات المصبوبة في الموقع، والأساسات الفولاذية.

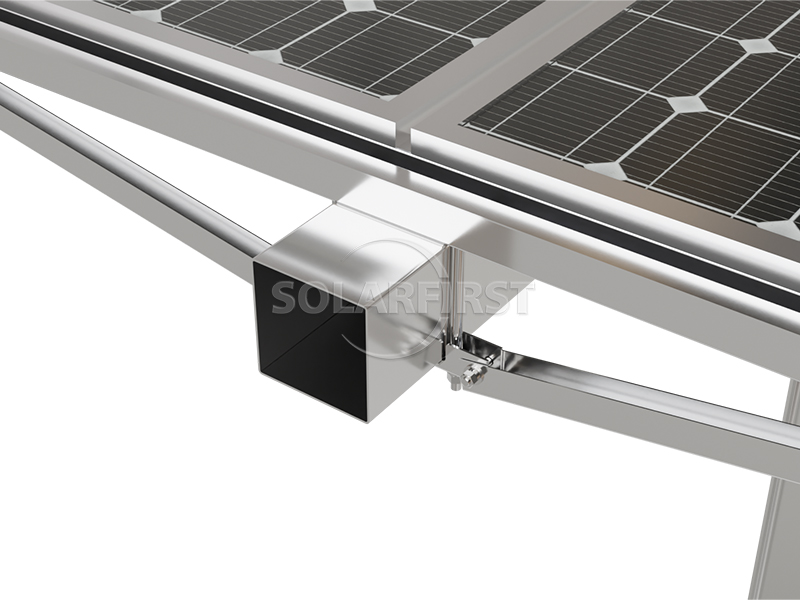

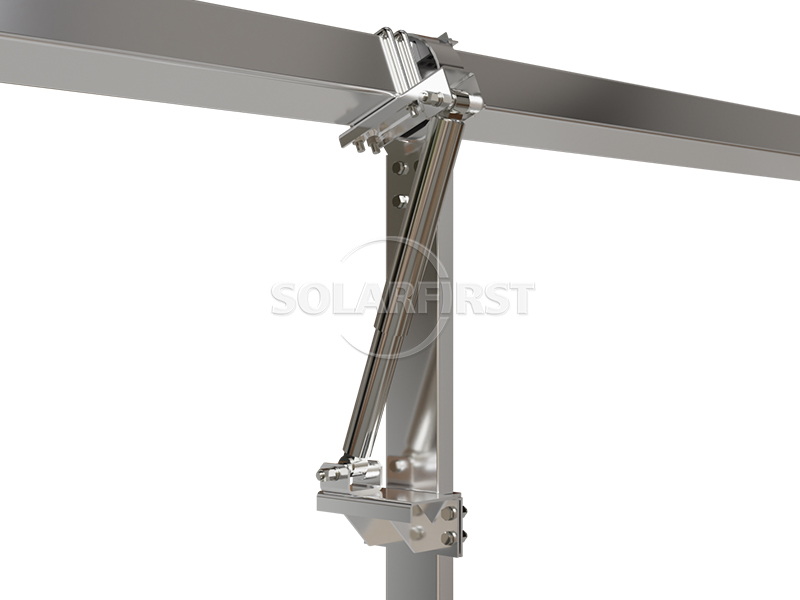

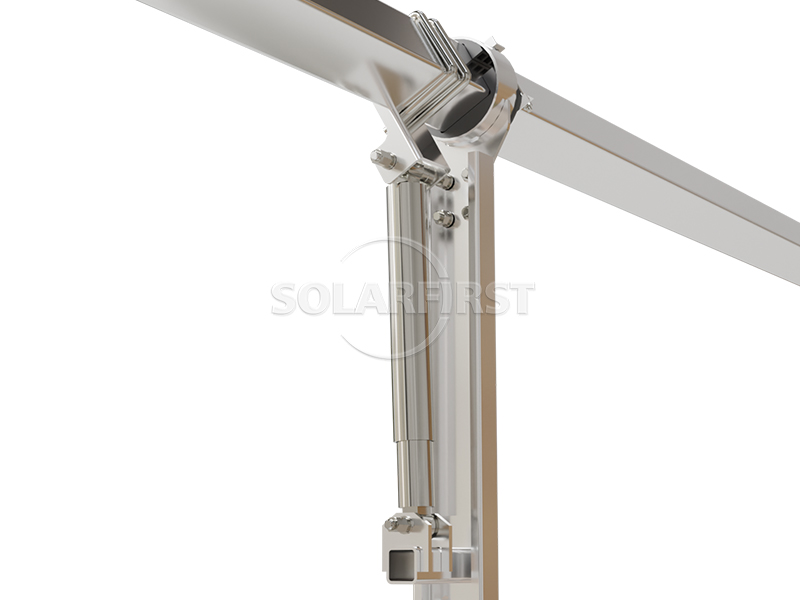

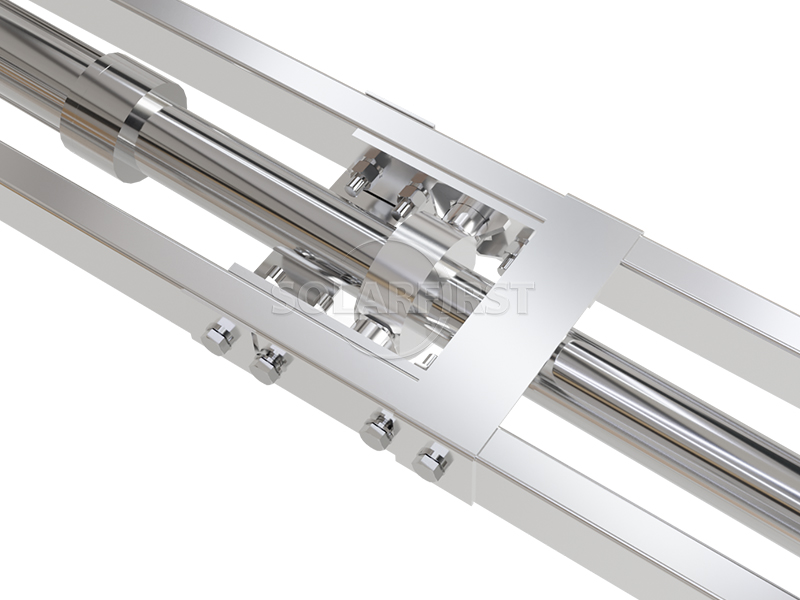

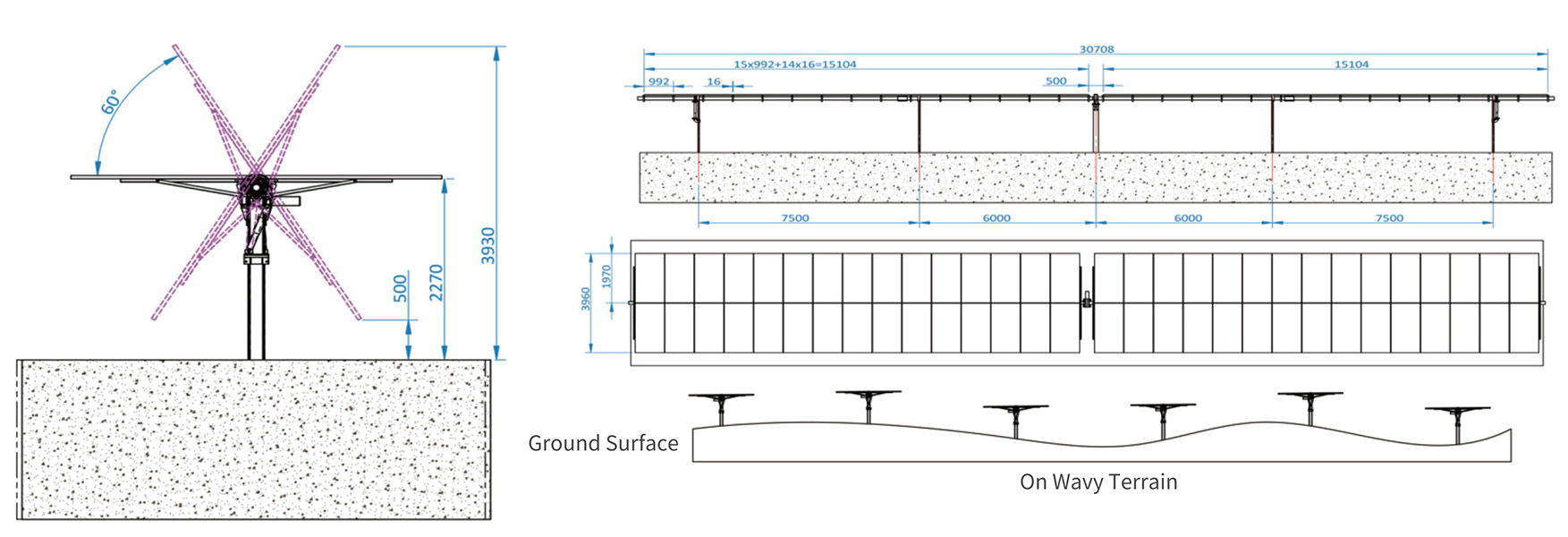

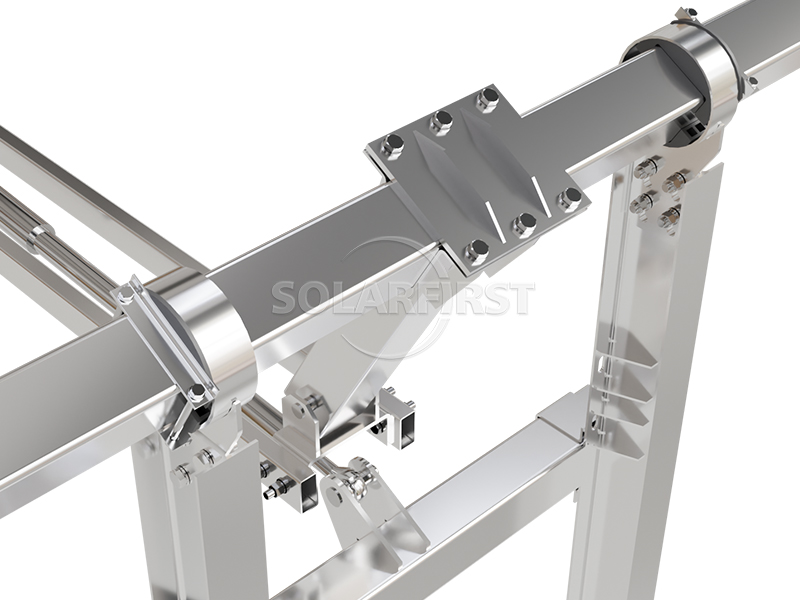

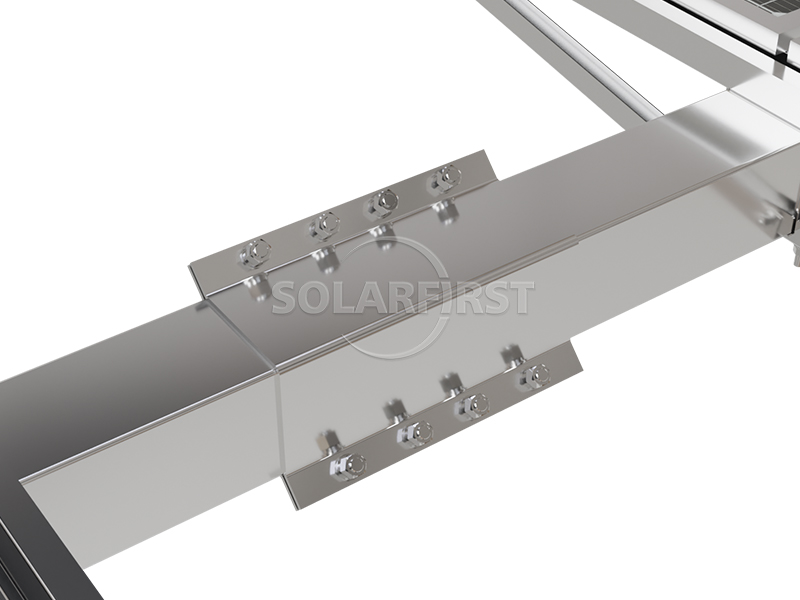

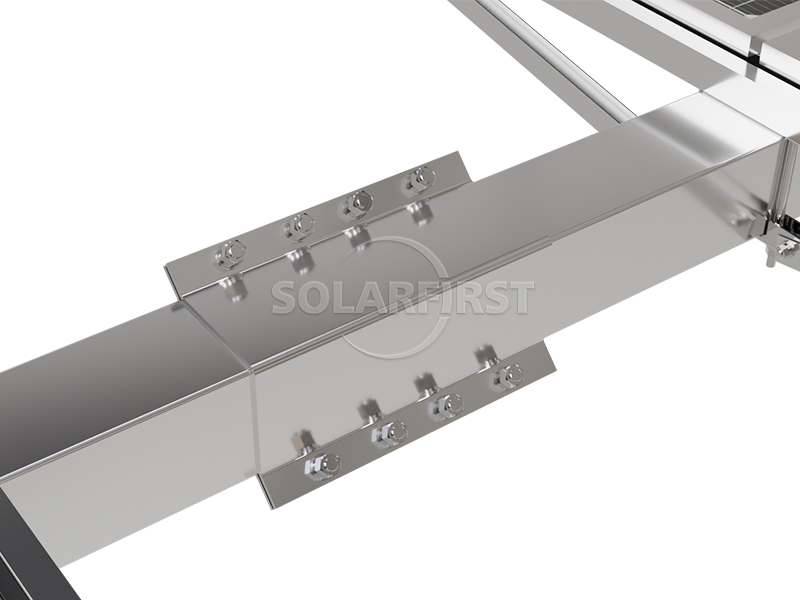

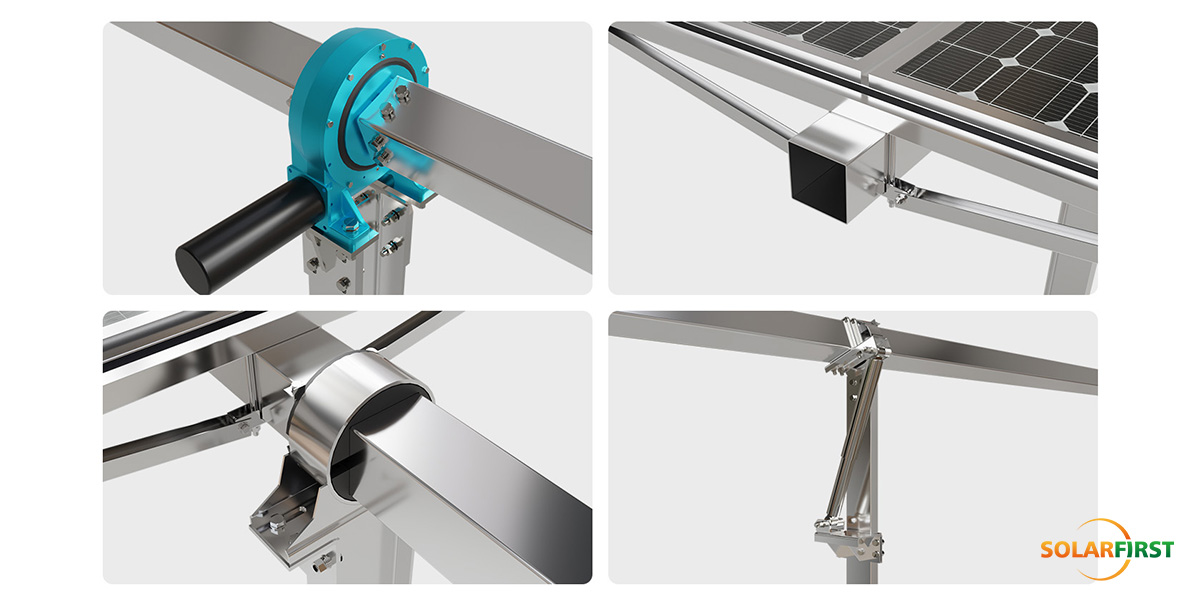

02 مخطط تخطيطي للملحقات
03 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| تقنية التتبع | متتبع المحور الأفقي الأحادي |
| جهد النظام | 1000 فولت/1500 فولت |
| نطاق التتبع | ±45°/±60° |
| سرعة الرياح العاملة | 18 م/ث (قابلة للتخصيص) |
| أقصى سرعة للرياح | 35 م/ث ASCE 7-10 (قابلة للتخصيص) |
| وحدات لكل متتبع | ≤60 وحدة (قابلة للتخصيص) |
| المواد الرئيسية | فولاذ مجلفن بالغمس الساخن Q235B/0355B، مطلي بالزنك والألومنيوم والمغنيسيوم |
| متوسط سمك الطلاء | ≥80 ميكرومتر |

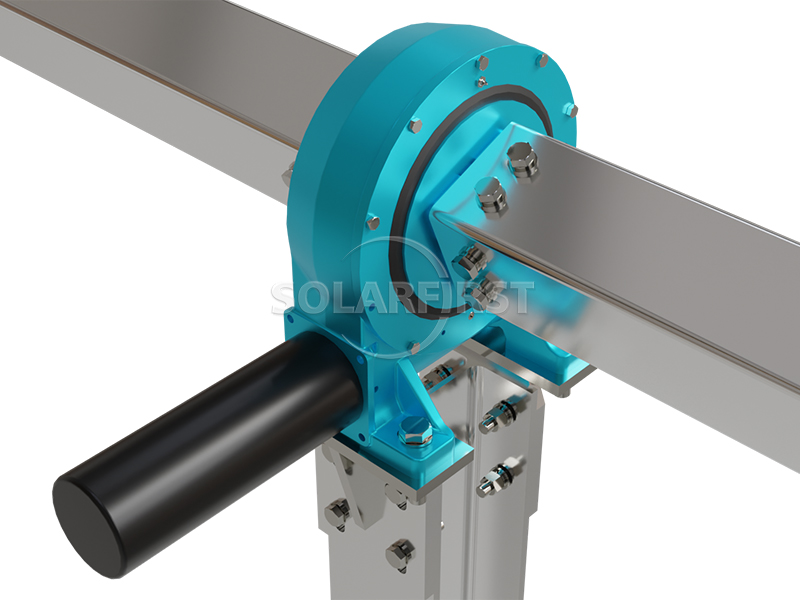

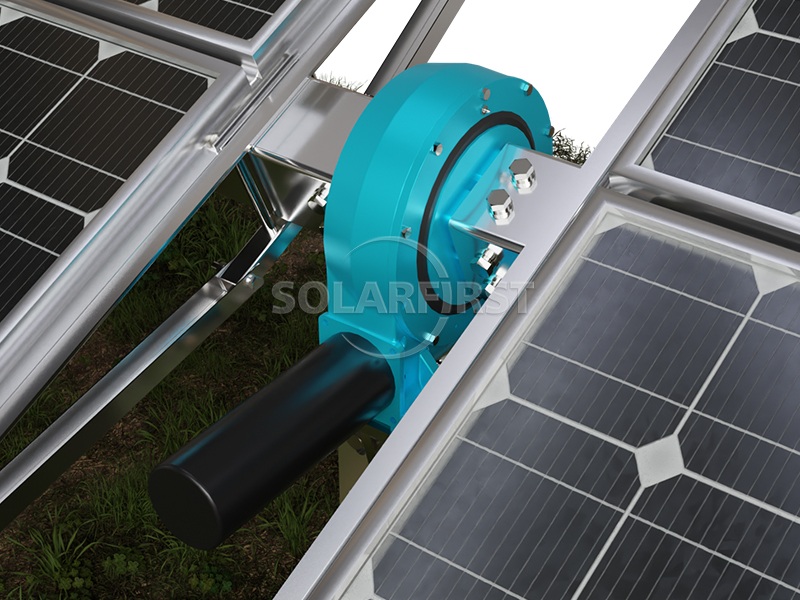

| نظام القيادة | محرك الدوران |
| نوع الأساس | أكوام PHC/أكوام مصبوبة في الموقع/أكوام فولاذية |
04 سيناريوهات تطبيق الصناعة

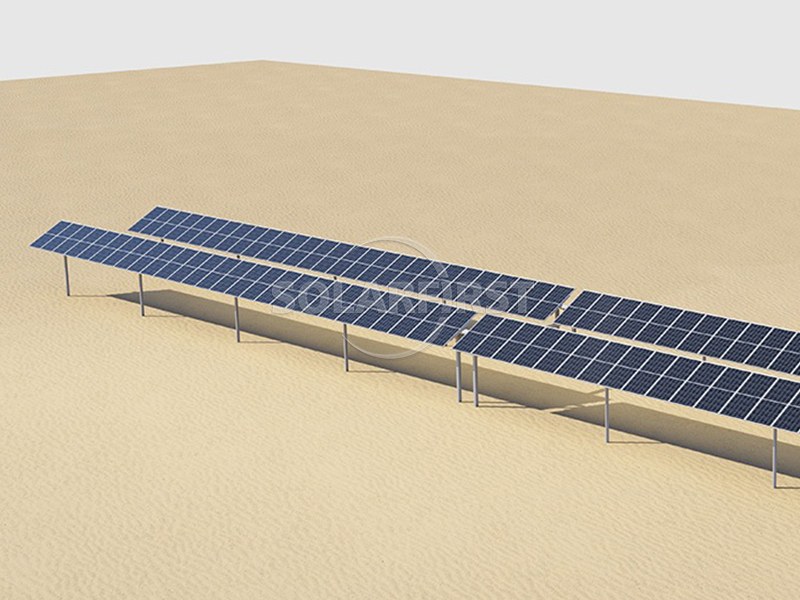

✔ الصحاري والأراضي الهامشية: الأنظمة المطبقة: أنظمة التتبع أحادية المحور وثنائية المحور
✔ المنحدرات والتضاريس المتموجة: الأنظمة القابلة للتطبيق: أنظمة المحور الواحد المائل/أنظمة المحور المزدوج التكيفية
✔ الطاقة الشمسية على الأسطح وإمدادات الطاقة المجتمعية: الأنظمة المطبقة: أنظمة المحور الواحد المسطحة خفيفة الوزن/أنظمة المحور المزدوج صغيرة الحجم
05 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
06 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
07 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

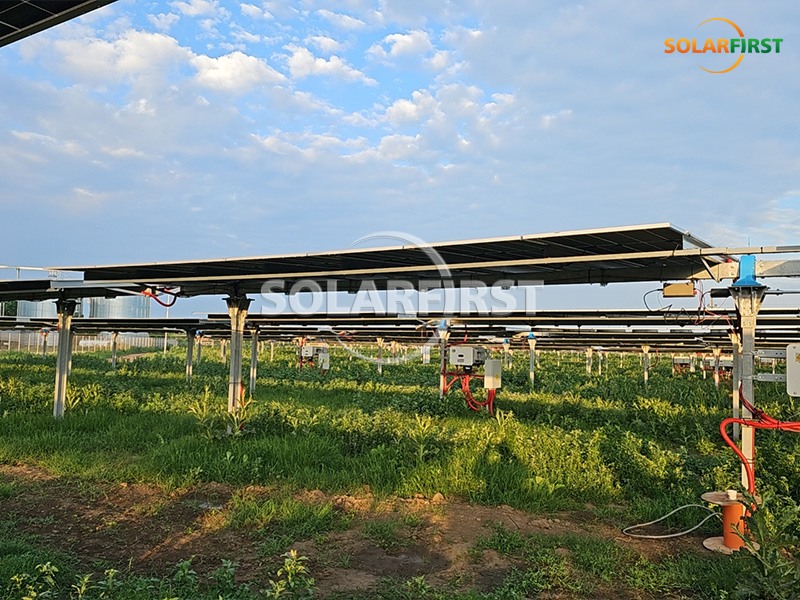

08 حالة المشروع
