01 وصف المنتج

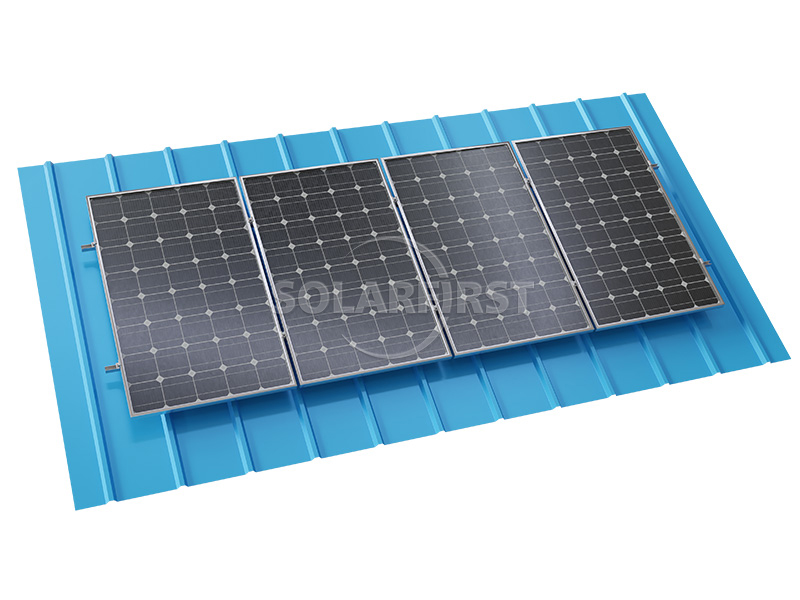

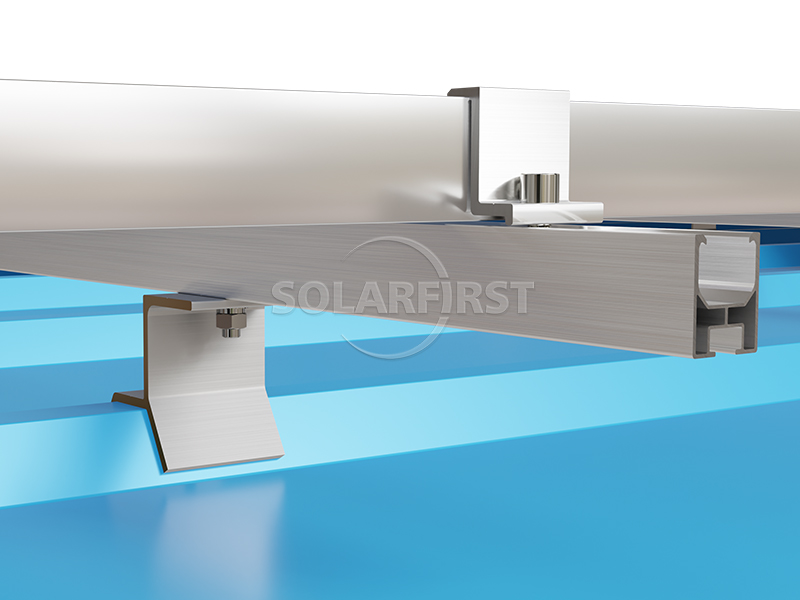

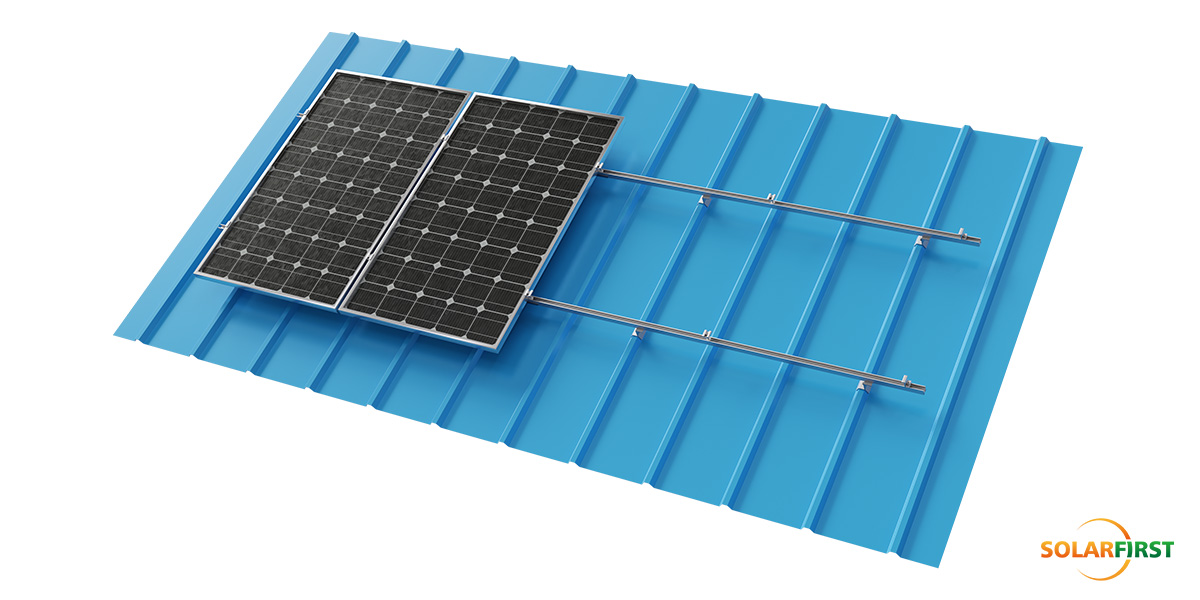

توفر مجموعة SF Metal Roof Mount المزودة بمشابك سقف شبه منحرف حلاً متخصصًا لتركيب الأسقف المعدنية الشمسية شبه المنحرفة، مصممًا خصيصًا لأنظمة الأسقف المعدنية شبه المنحرفة. تتميز هذه المجموعة المبتكرة لتركيب الأسقف الشمسية بمكونات مصممة بدقة تضمن تثبيتًا آمنًا لمختلف أشكال الأسقف شبه المنحرفة دون الحاجة إلى اختراق السقف.

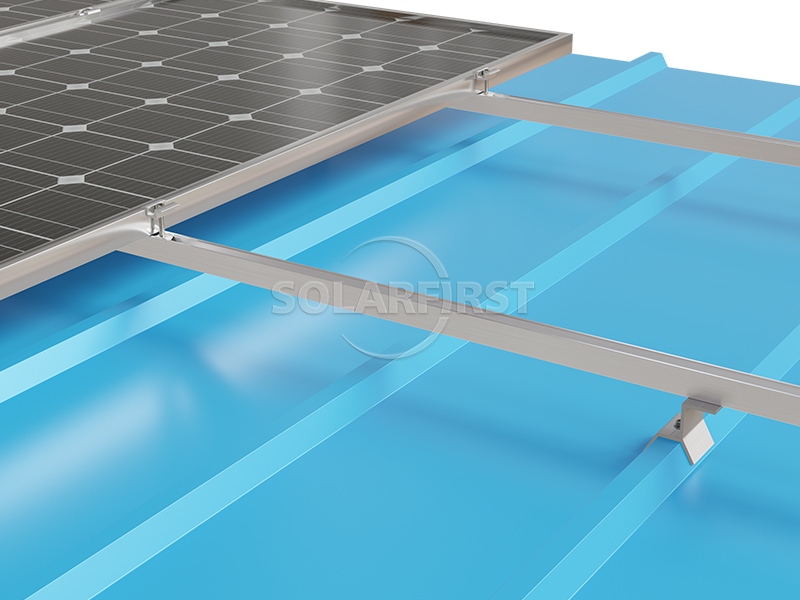

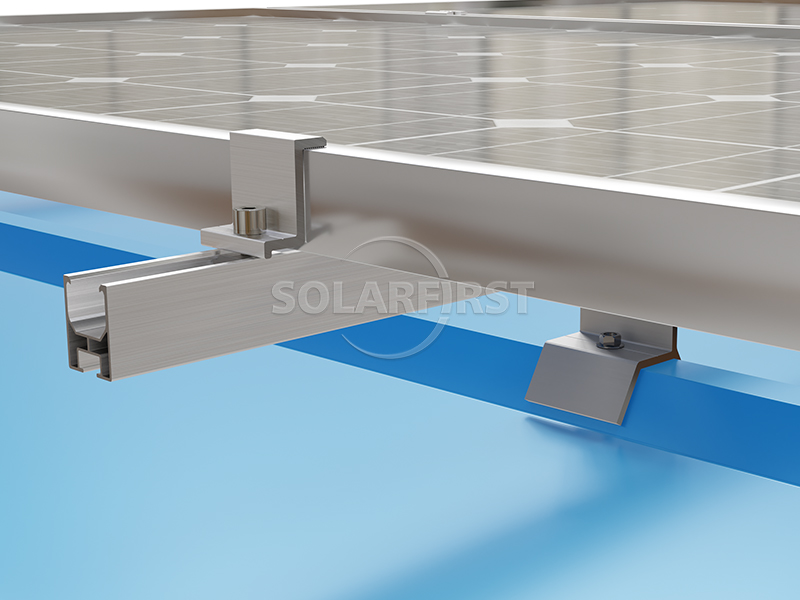

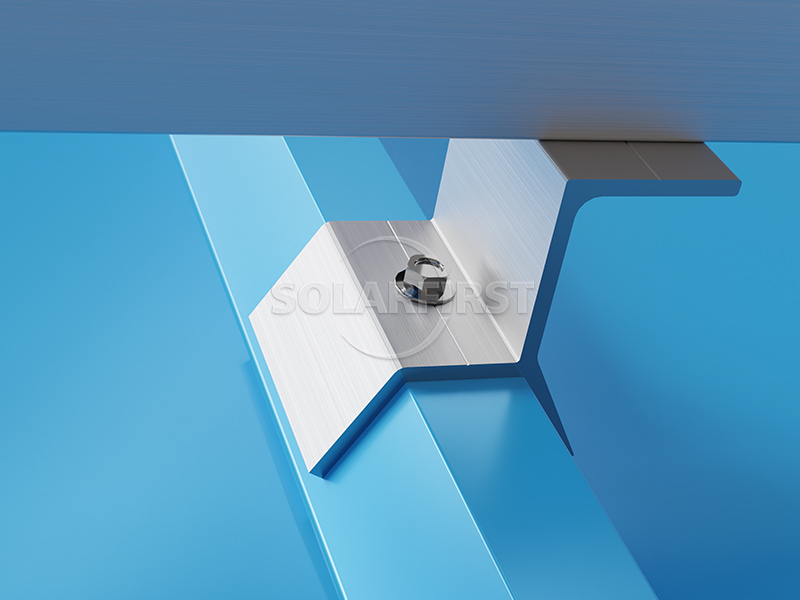

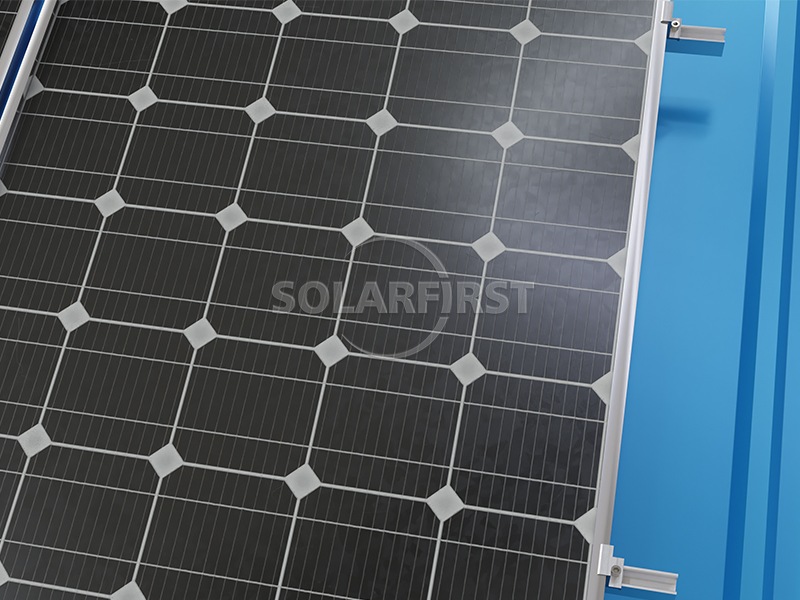

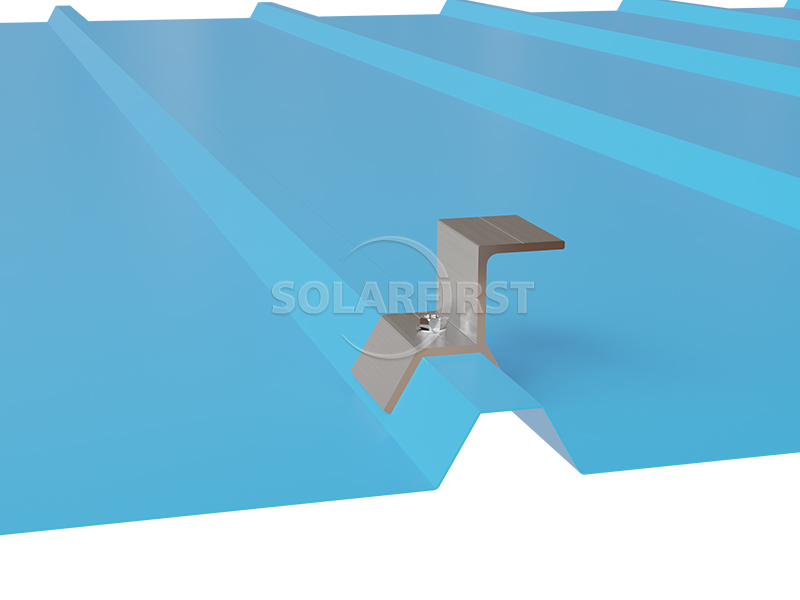

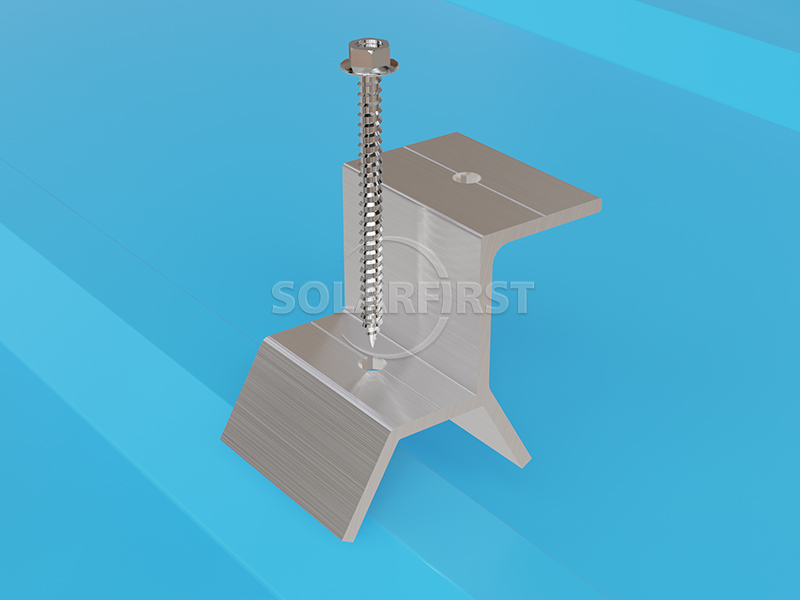

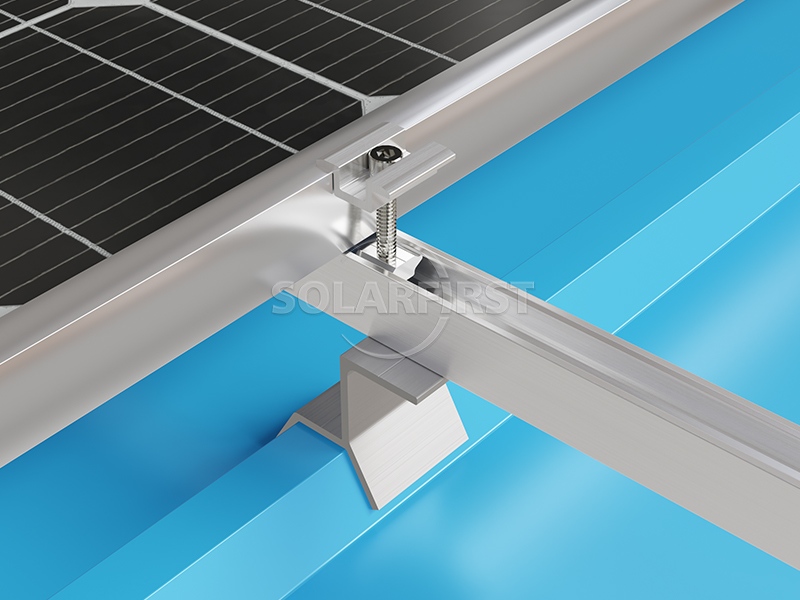

يستخدم النظام مشابك سقف شمسية معدنية شبه منحرفة مصممة خصيصًا، تتوافق تمامًا مع أضلاع السقف شبه المنحرفة، مما يزيل الفجوات ويضمن أداءً مقاومًا للعوامل الجوية. تعمل مكونات حاملات السقف المعدنية المتخصصة هذه جنبًا إلى جنب مع قضبان ألومنيوم خفيفة الوزن لتوزيع الحمل بالتساوي على هيكل السقف، مما يقلل الضغط الإضافي على المبنى. يتضمن نظام حوامل السقف الشمسية الكامل مشابك مصممة خصيصًا للألواح الشمسية، تحافظ على موازاة الوحدات لسطح السقف مع توفير تثبيت آمن وموثوق.
صُمم هذا النظام لضمان المتانة والأداء، حيث يتحمل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلجية تصل إلى 1.4 كيلو نيوتن/متر مربع. يتوافق النظام مع المعايير الدولية، بما في ذلك ASCE7-05 وJIS C8955:2017، وهو مصنوع من الألومنيوم المؤكسد المقاوم للتآكل AL6005-T5 ومكونات من الفولاذ المقاوم للصدأ SUS304. مع ضمان لمدة 10 سنوات، يوفر نظام التركيب شبه المنحرف هذا حلاً اقتصاديًا وموثوقًا به لتركيبات الطاقة الشمسية على الأسقف المعدنية، حيث يجمع بين سرعة التركيب وسلامة الهيكل على المدى الطويل.

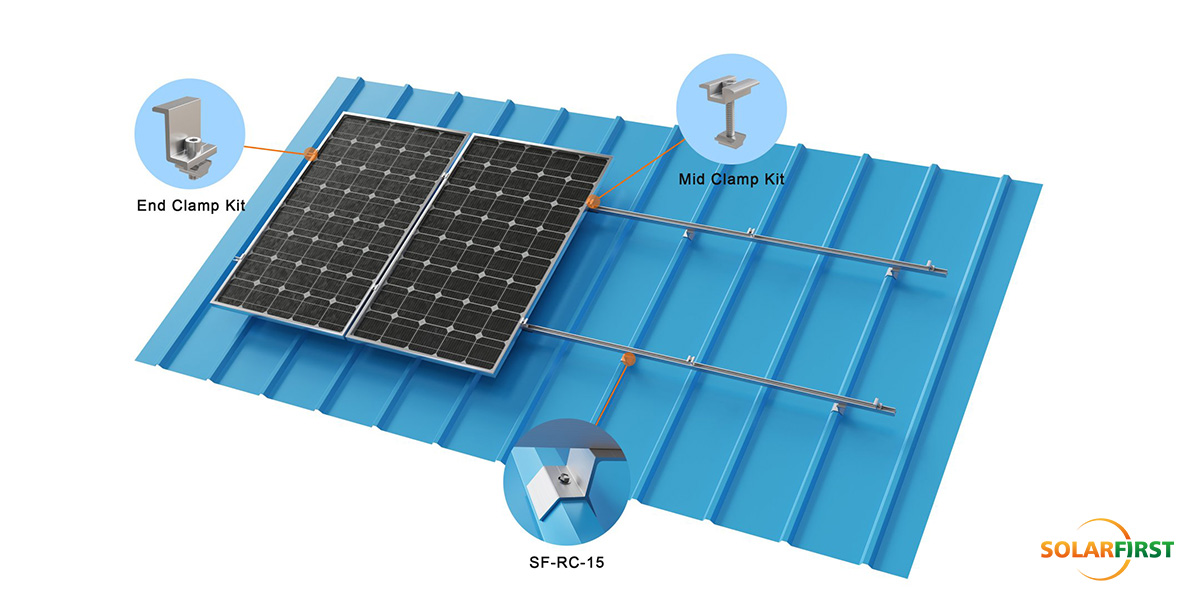

02 مخطط تخطيطي للملحقات

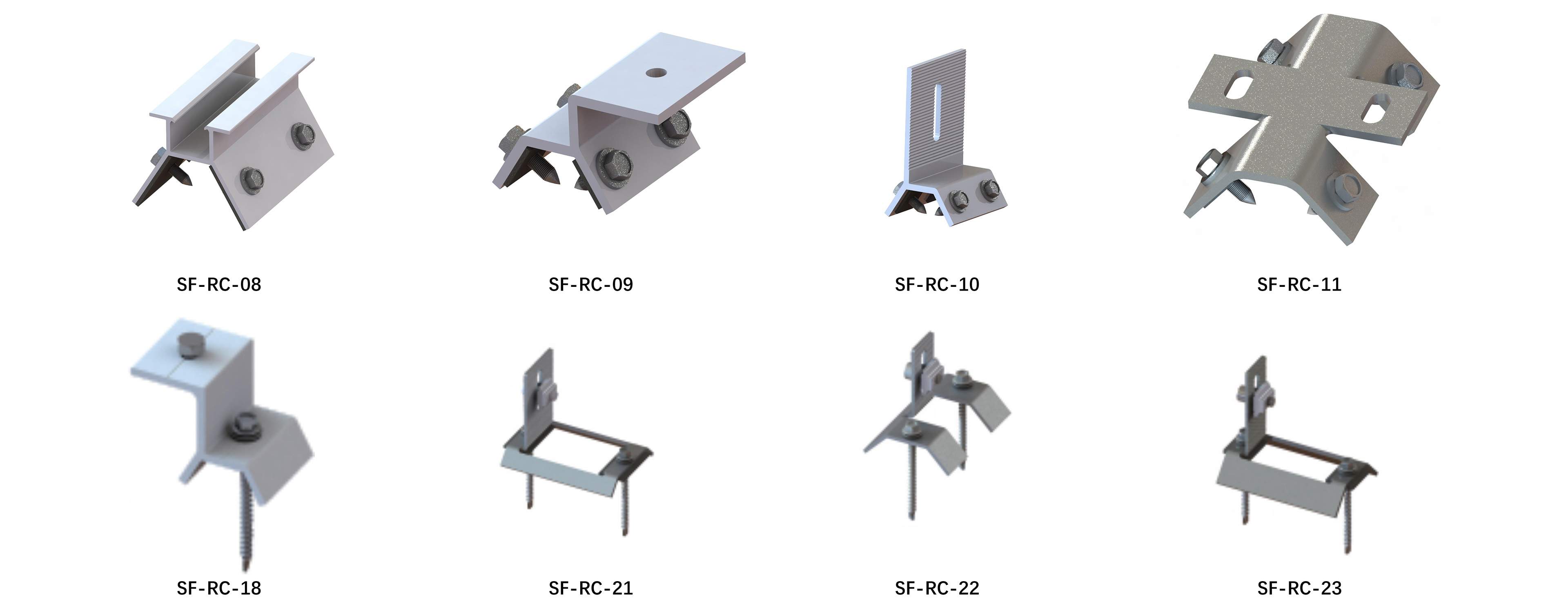

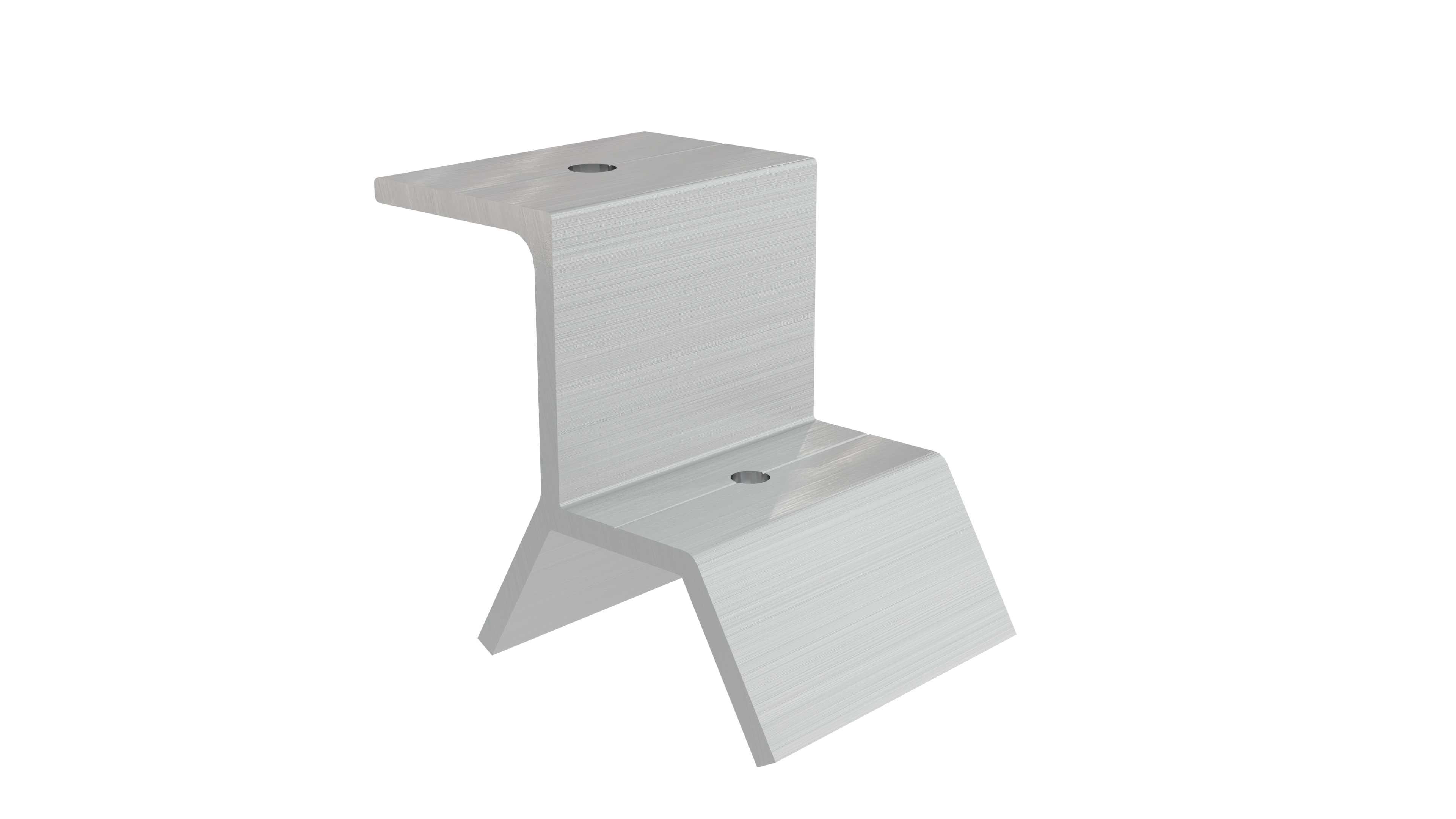

03 مكونات المنتج

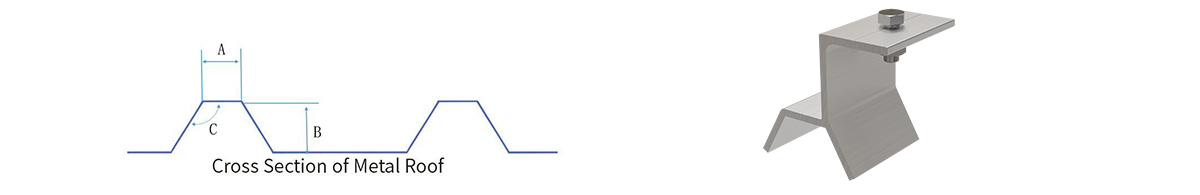

| الأبعاد (مم) | A | B | درجة مئوية |
| SF-RC-08 | 28 | 34 | 122 |
| SF-RC-09 | 20 | 20 | 123 |
| SF-RC-10 | 20 | 20 | 123 |
| SF-RC-11 | 25 | 23.8 | 132 |
| SF-RC-18 | 22 | 16 | 120 |
| SF-RC-21 | 52 | 12 | 135 |
| SF-RC-22 | 33.7 | 18 | 135 |
| SF-RC-23 | 33.7 | 18 | 135 |
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف من البلاط المعدني شبه المنحرف |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

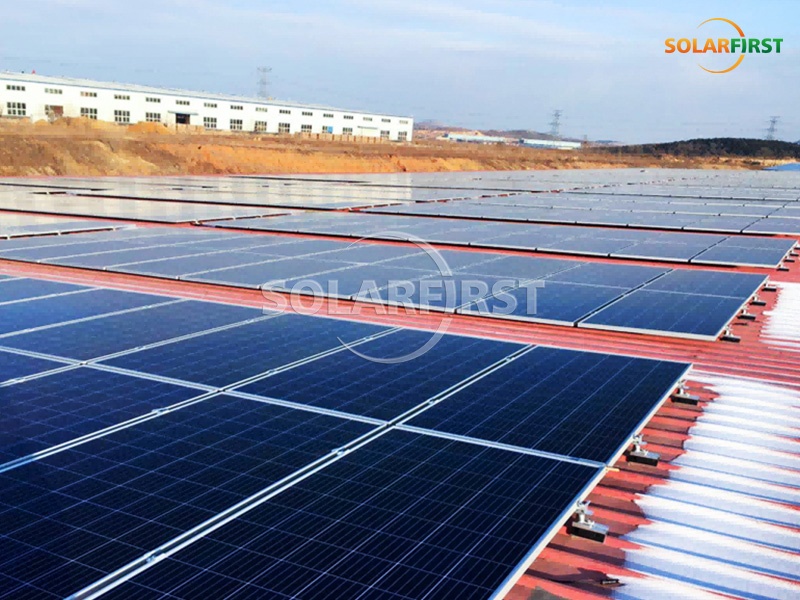

09 حالة المشروع
