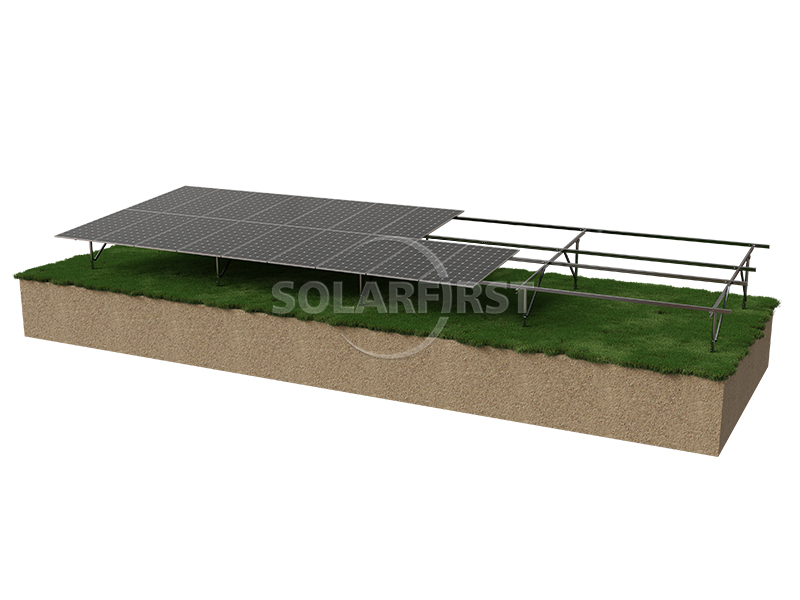

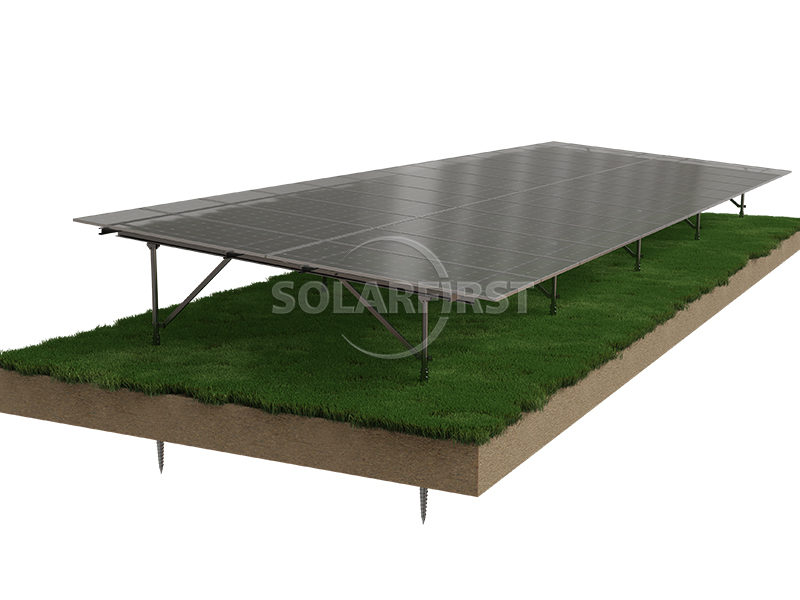

نظام التركيب الأرضي الشمسي لأساسات الوبر اللولبي
01 وصف المنتج
الاختيار بسيط، والتثبيت كذلك.
تركيب سريع. دقة متناهية. جودة تدوم طويلًا. لكن الأمر لا يتوقف عند هذا الحد.

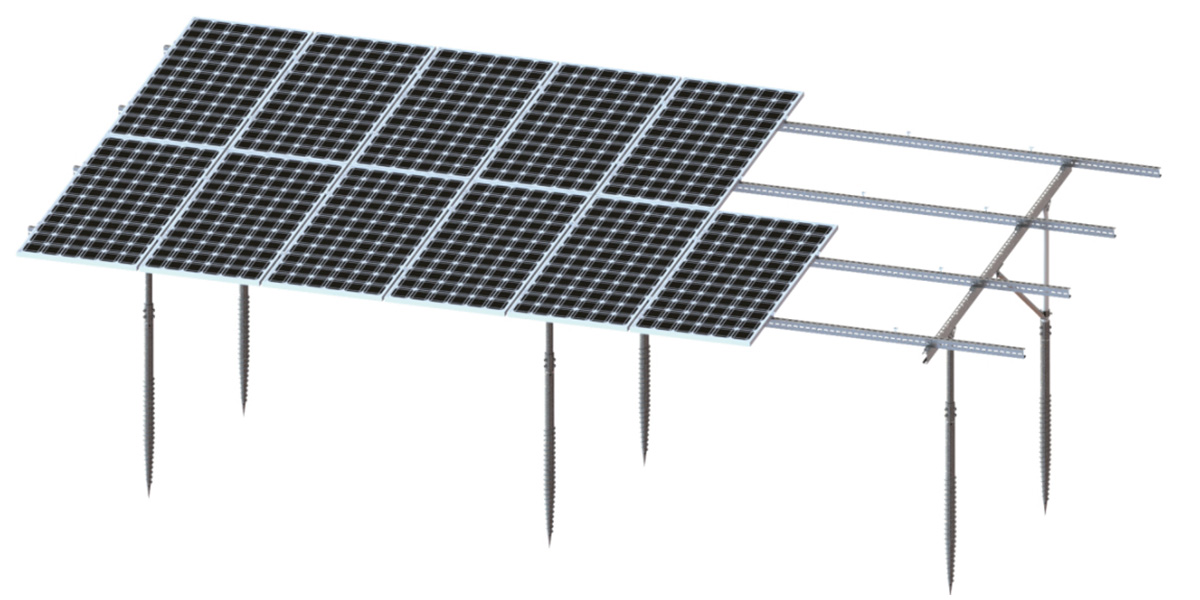

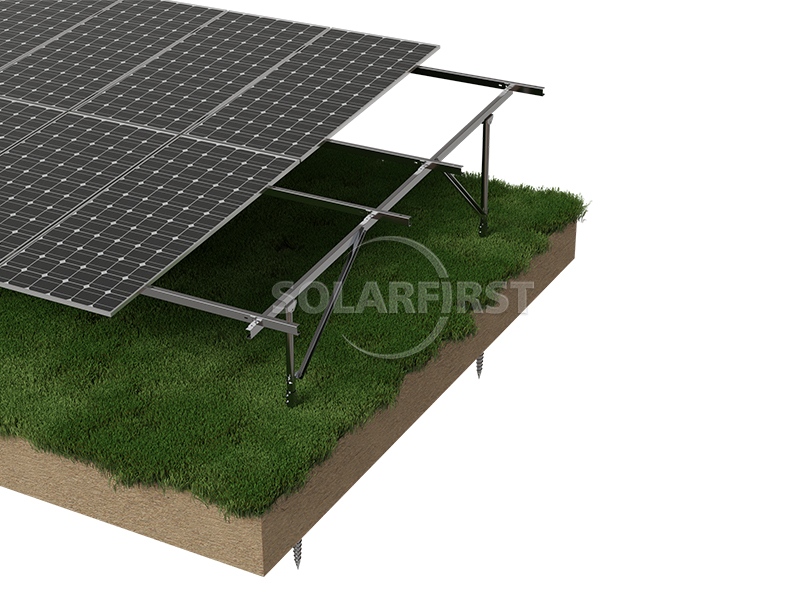

صُمم نظام التثبيت الأرضي المصنوع من الفولاذ C مع أساسات ركائز لولبية لمزارع الطاقة الشمسية الكبيرة والخدمية في الأراضي المفتوحة. باستخدام الفولاذ المجلفن بالغمس الساخن أو الفولاذ المتطور المطلي بالزنك والألمنيوم والمغنيسيوم، يوفر الهيكل مقاومة استثنائية للتآكل ومتانة في مختلف ظروف الموقع.
يُركّب نظام أساسات الأكوام اللولبية عميقًا في الأرض لتوفير دعم هيكلي متين ومقاوم للصقيع، مما يوفر ثباتًا فائقًا مقارنةً بالأساسات الخرسانية التقليدية. يتوافق هذا الهيكل الأرضي للألواح الشمسية مع كل من الأكوام اللولبية والقواعد الخرسانية، ويضمن أداءً موثوقًا حتى في ظل أحمال رياح عالية تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع.

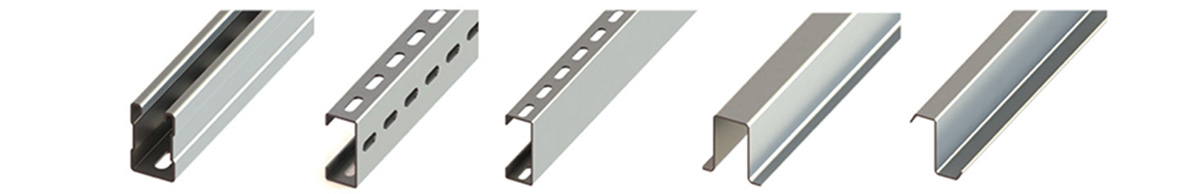

صُمم النظام مع مراعاة التنوع والفعالية من حيث التكلفة، ويستخدم مقاطع فولاذية مُحسّنة، مثل المقطعين C وU، لتقليل تكاليف المواد والعمالة مع تبسيط التركيب. سواءً استُخدم في محطات الطاقة الشمسية الضخمة أو المشاريع التجارية، يوفر هذا الحل خيارًا فعالًا ومتينًا للتركيب الأرضي للألواح الشمسية.

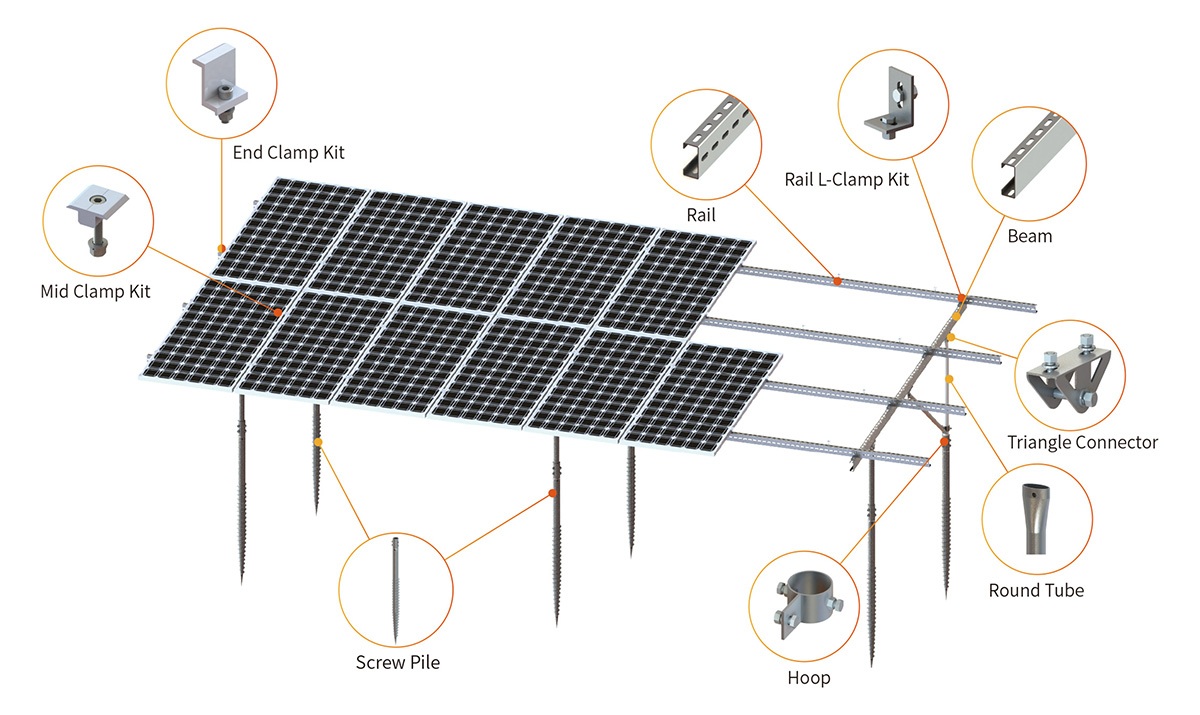

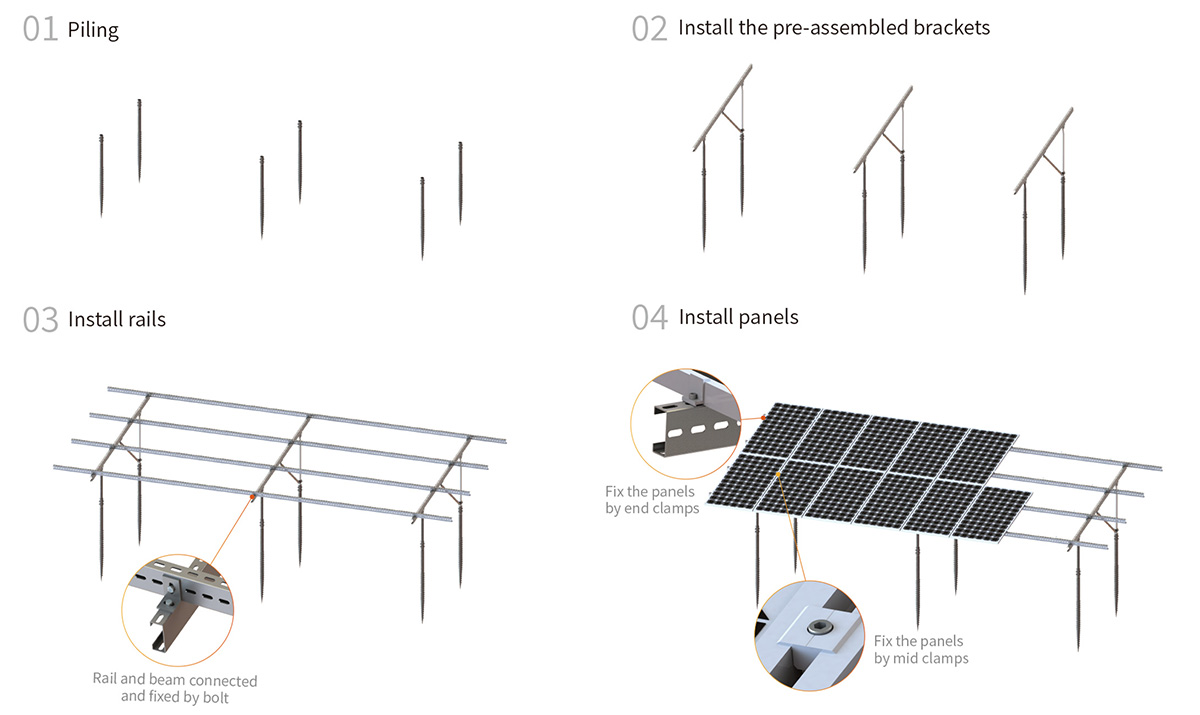

02 مخطط تخطيطي للملحقات

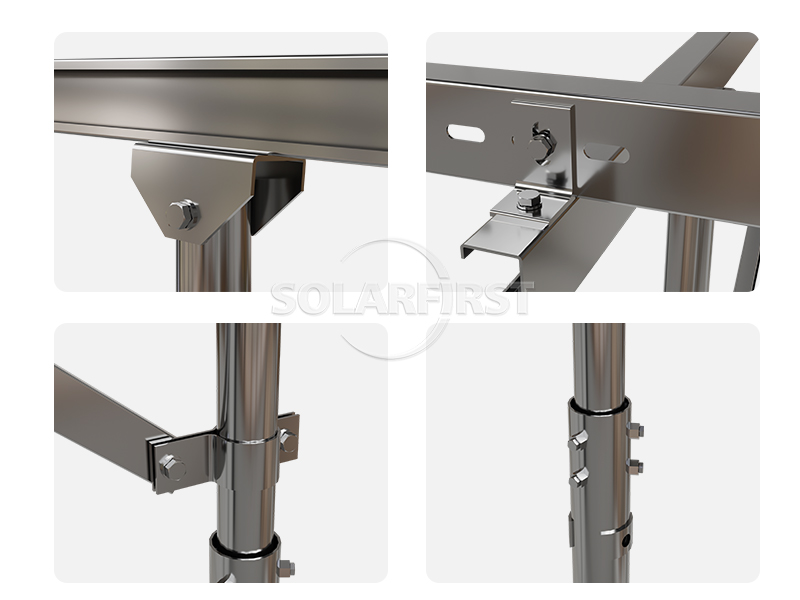

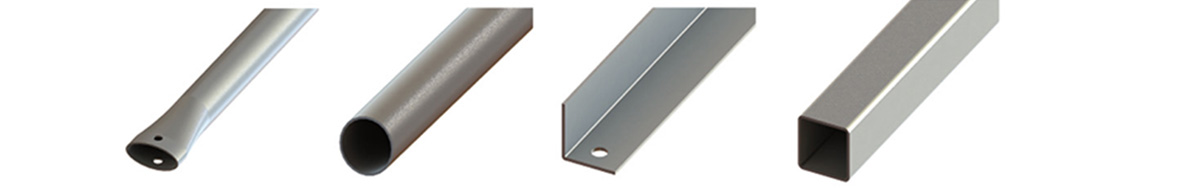

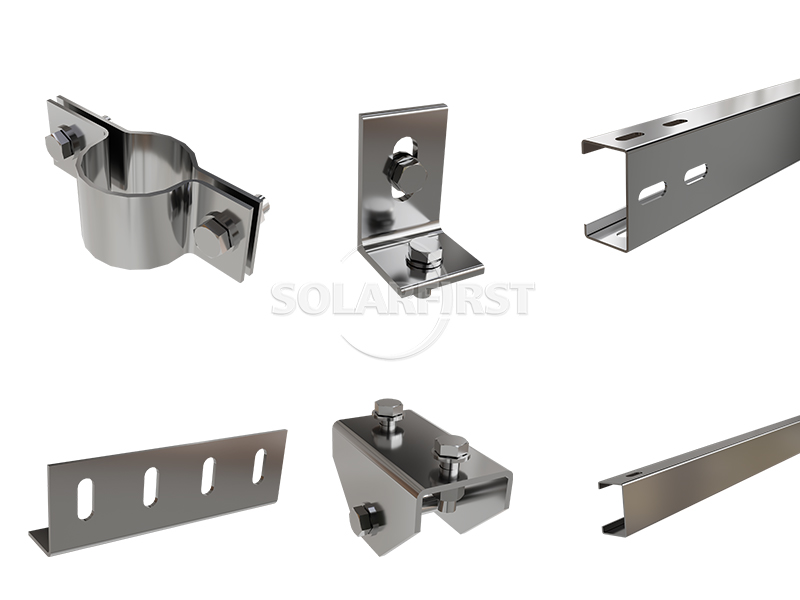

03 مكونات المنتج
05 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | أرضي |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| مؤسسة | وبر لولبي / خرساني |
| المادة الرئيسية | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| معيار | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
06 سيناريوهات تطبيق الصناعة
✔ محطات الطاقة الكهروضوئية المثبتة على الأرض في السهول/التلال
✔ مزرعة كهروضوئية مسطحة صحراوية/مدية
✔ حديقة الطاقة الشمسية الكهروضوئية على نطاق المرافق
07 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
08 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.

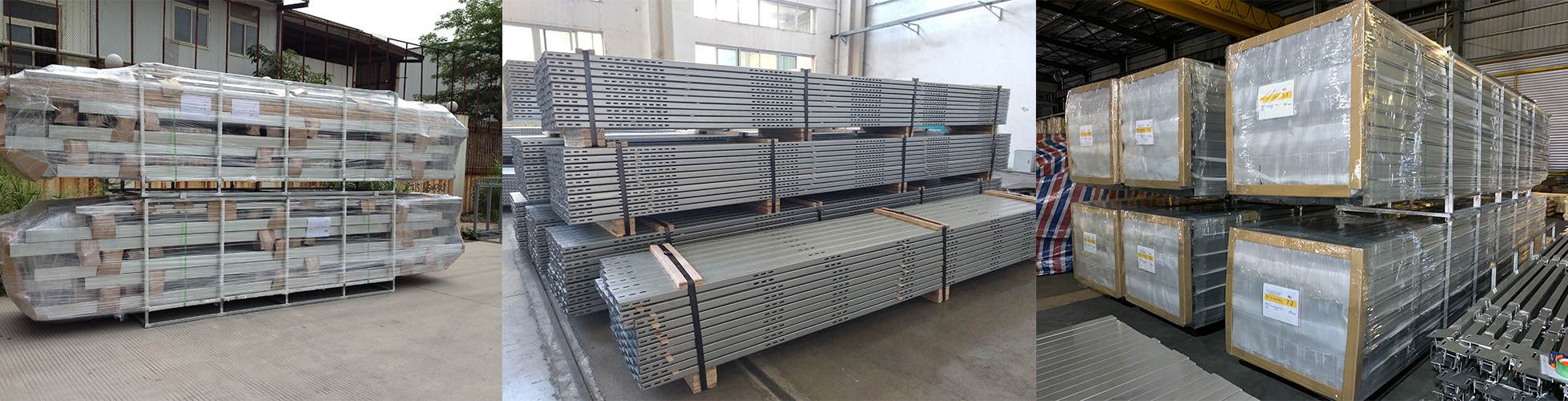

09 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

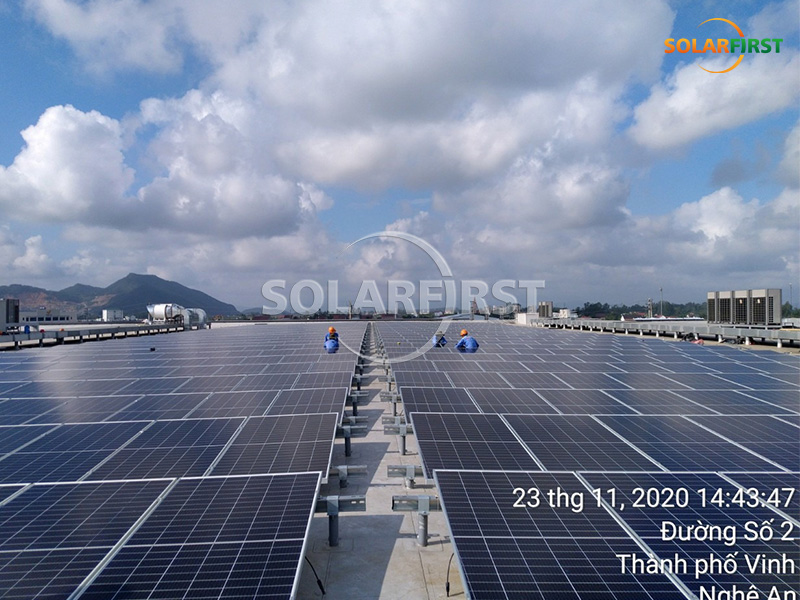

10 حالة المشروع
