01 وصف المنتج

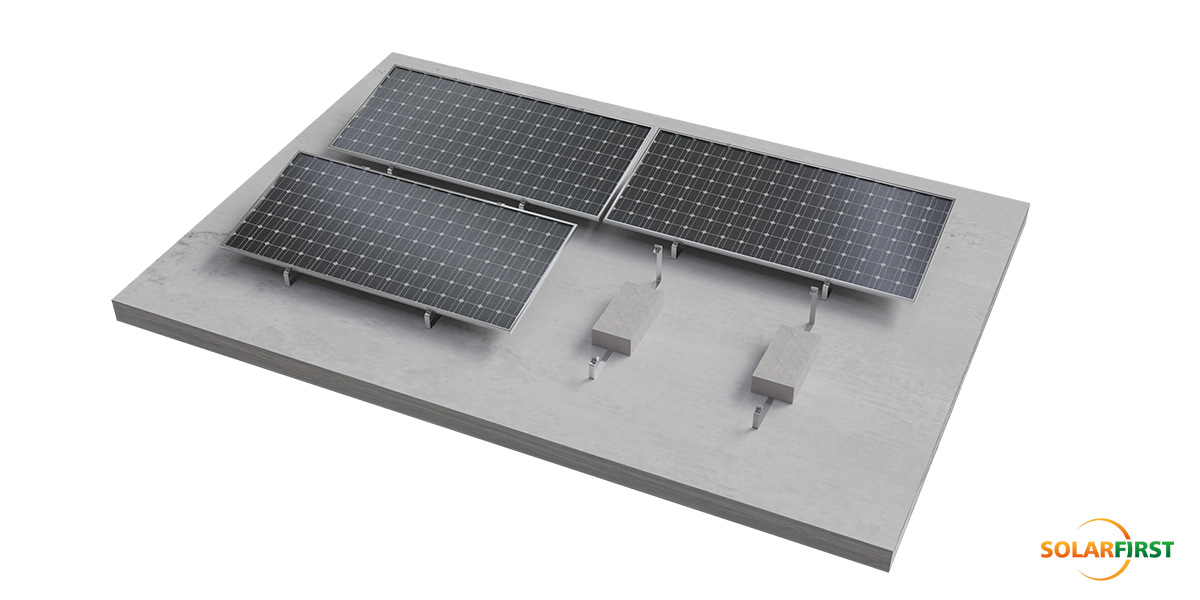

نظام SF Universal Ballasted Roof Mount هو نظام تركيب شمسي غير نافذ، مصمم خصيصًا للأسطح الخرسانية المسطحة، ويوفر ثباتًا استثنائيًا ومقاومة فائقة للتآكل دون المساس بسلامة السقف. تصميمه المنخفض والمُثبّت بالصابورة يُقاوم ضغط الرياح السلبي بفعالية، بينما يُحسّن تصميم لوحة الصابورة المعياري والشامل من استغلال مساحة السقف إلى أقصى حد، مما يزيد من سعة الطاقة.

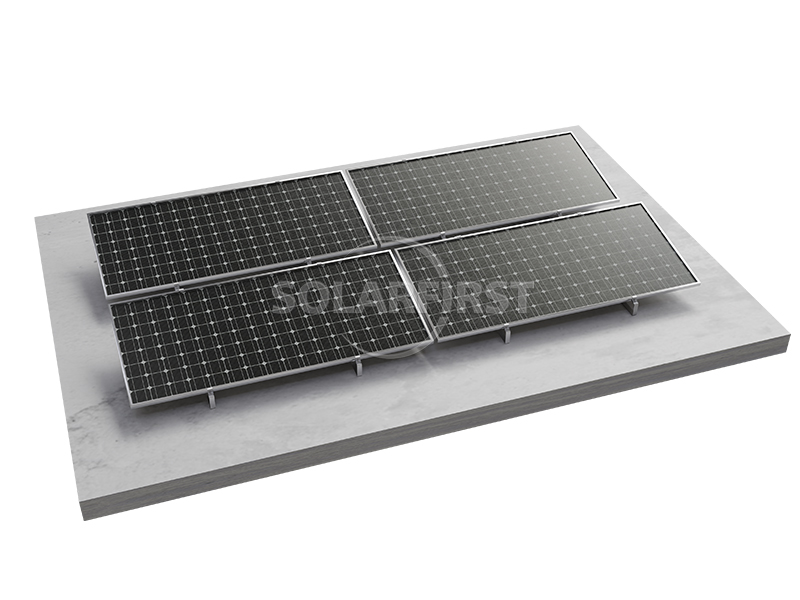

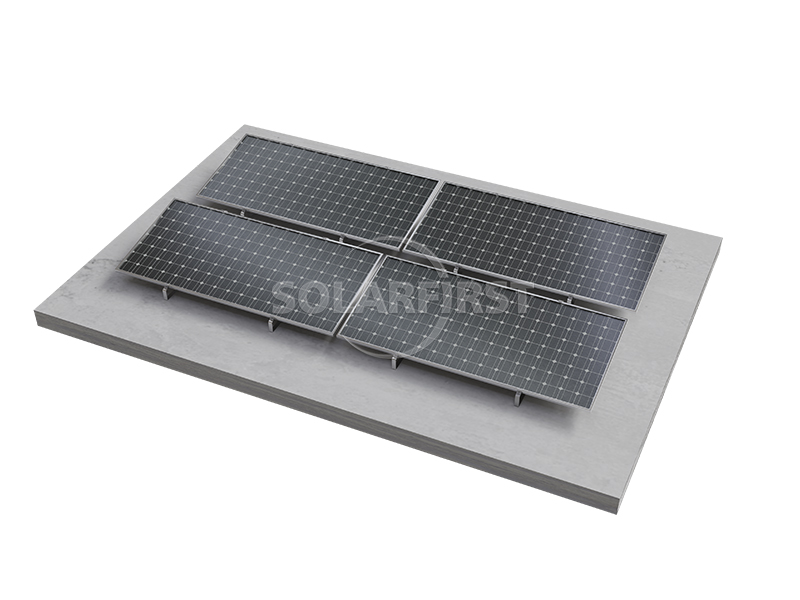

يدعم هذا النظام التصميمات أحادية الاتجاه والمتماثلة، مع زوايا إمالة قابلة للتخصيص (10 درجات، 15 درجة، 20 درجة) لتحسين التعرض لأشعة الشمس. المكونات المُجمّعة مسبقًا وعملية التركيب المُبسّطة تُقلّلان وقت العمل والتكاليف في الموقع. صُنع الحامل من الألومنيوم المؤكسد AL6005-T5 والفولاذ المقاوم للصدأ SUS304، مما يضمن متانة طويلة الأمد في ظل الظروف البيئية القاسية، بما في ذلك أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع.
يعتبر هذا الحل مثاليًا للتطبيقات التجارية والصناعية، حيث يجمع بين التنوع والموثوقية وسهولة النشر لمشاريع الطاقة الشمسية على الأسطح التي تتطلب نظام تركيب عالي الأداء وغير جراحي.

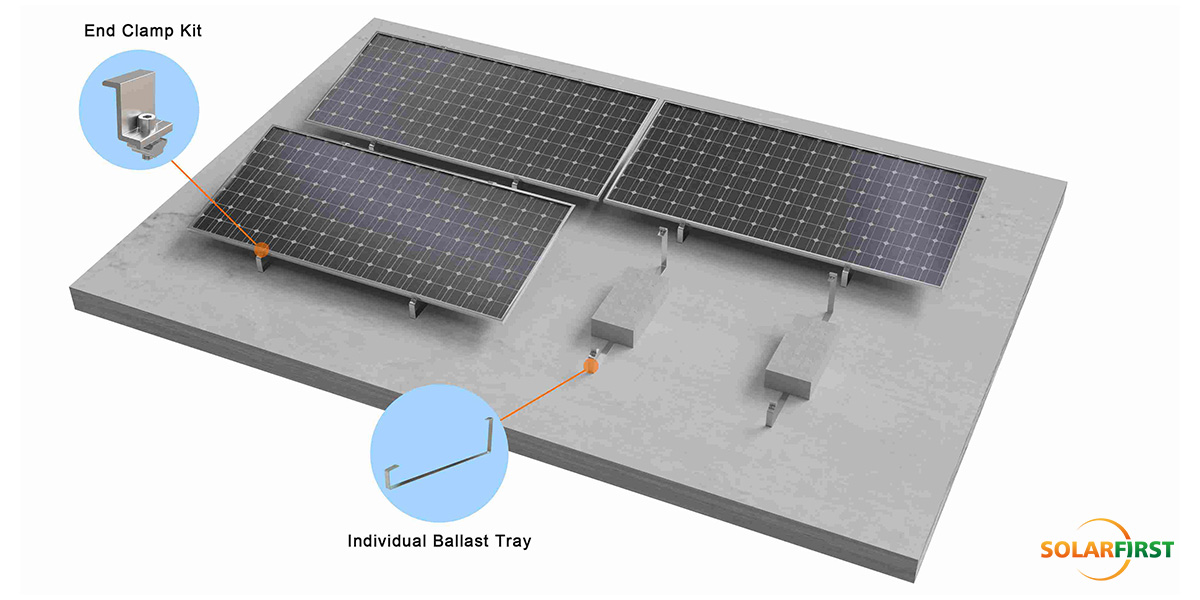

02 مخطط تخطيطي للملحقات

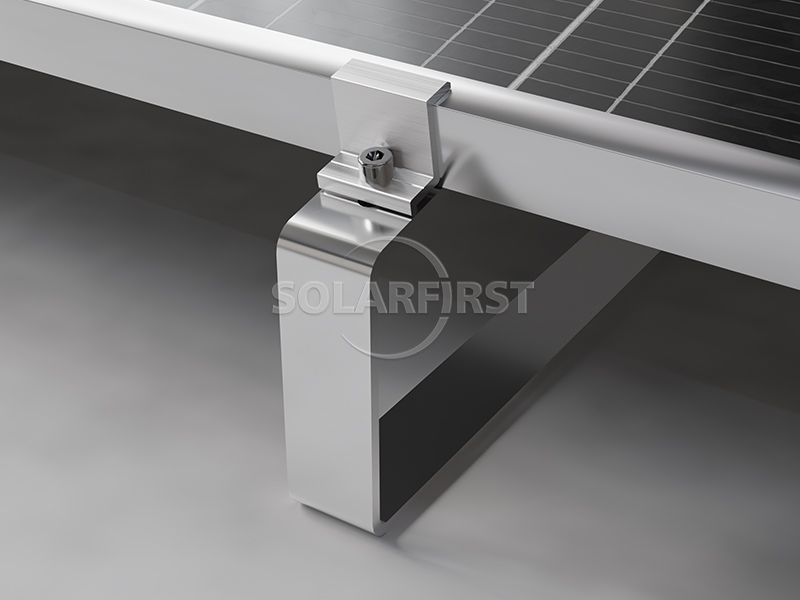

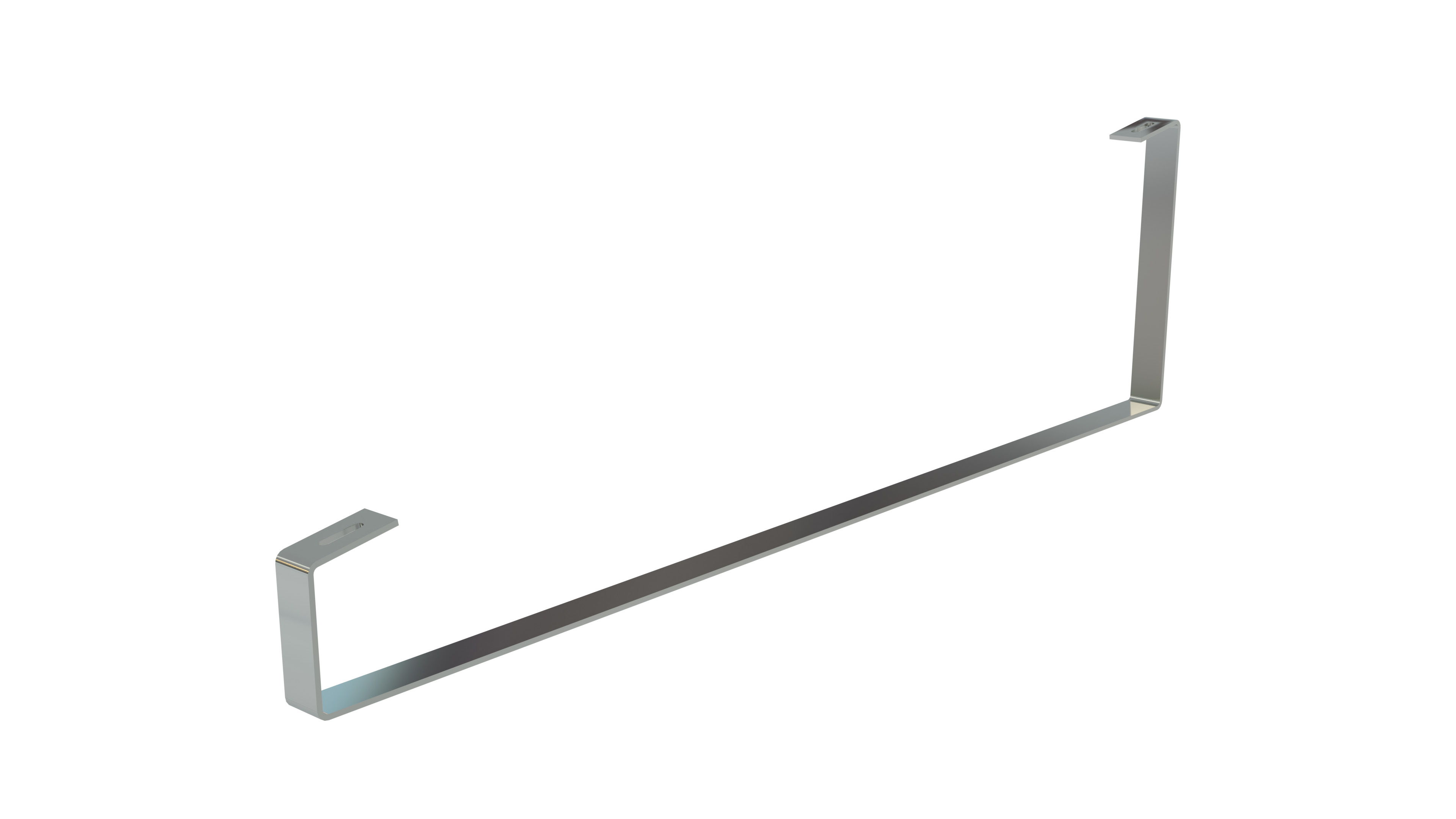

03 مكونات المنتج
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف أرضي/خرساني |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | 10°، 15°، 20° |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ سقف مسطح سكني من الخرسانة
✔ سقف مسطح من الأسمنت للمباني التجارية
✔ مشاريع محطات الطاقة الكهروضوئية المثبتة على الأرض
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

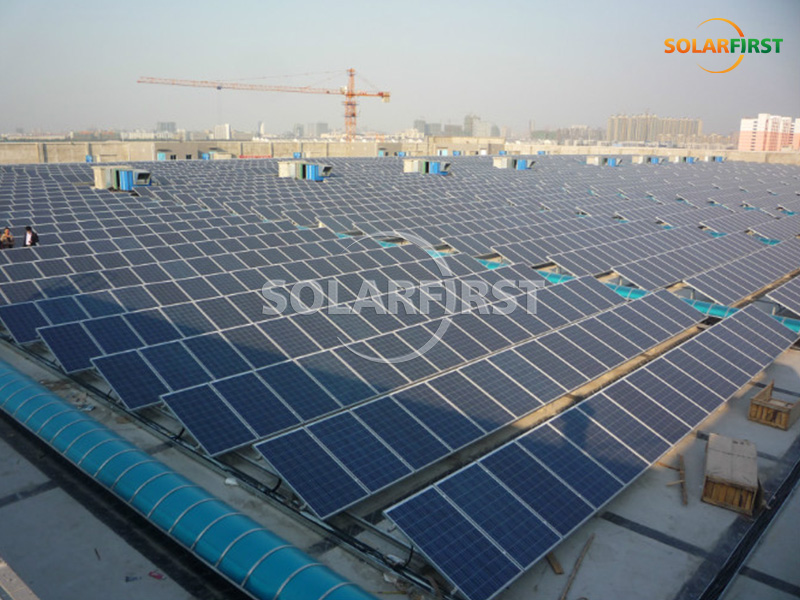

09 حالة المشروع
