01 وصف المنتج

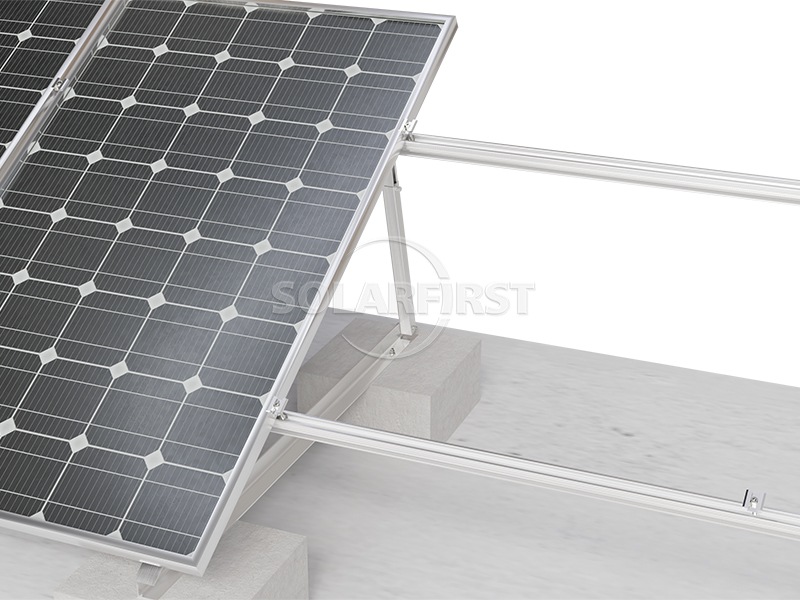

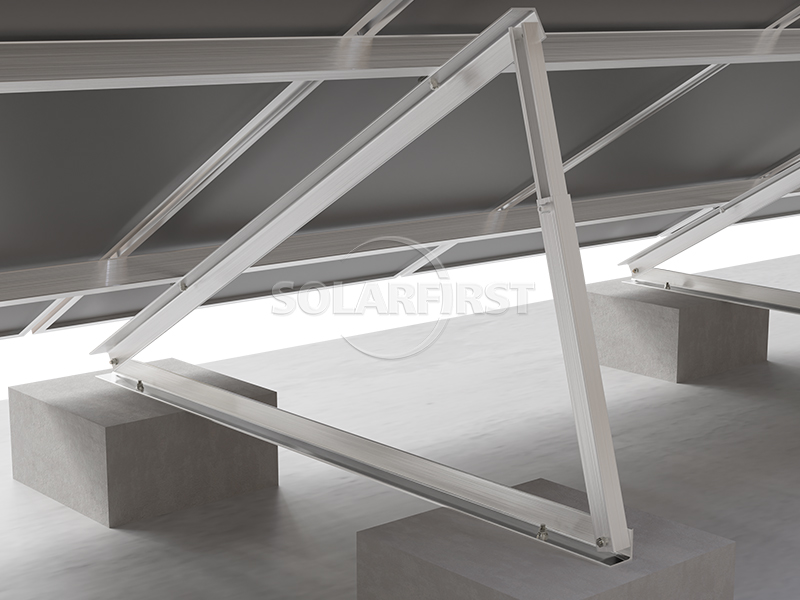

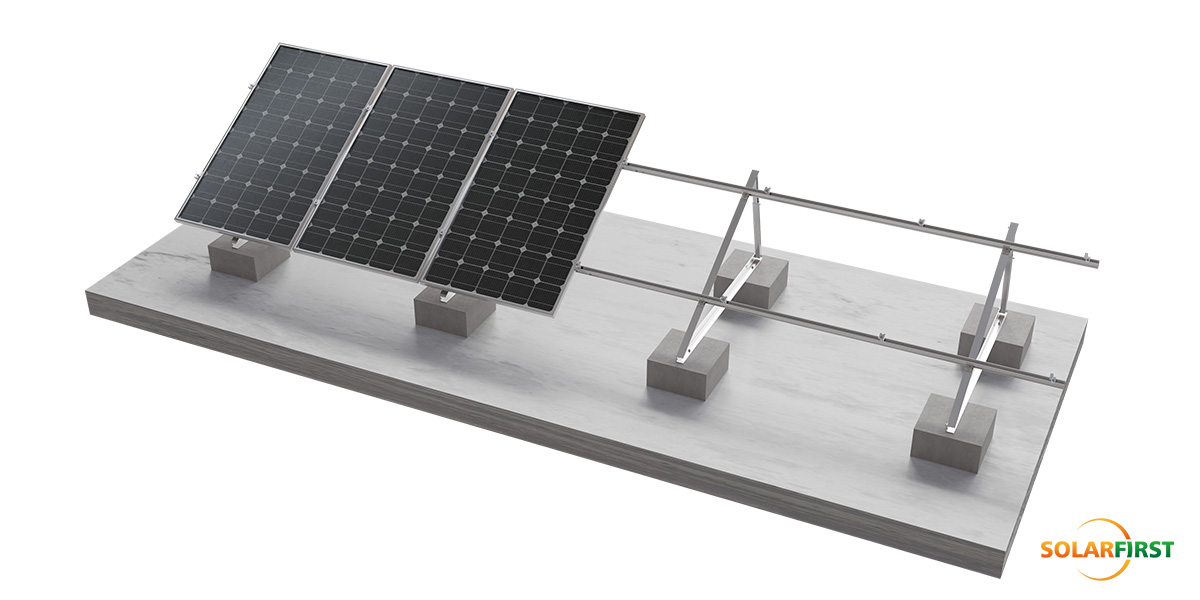

يوفر حامل السقف الخرساني SF المزود بحامل مثلثي مبتكر قابل للتعديل حلاً متعدد الاستخدامات وفعالاً لتركيب الألواح الشمسية غير النافذة، سواءً للأسطح الخرسانية المسطحة السكنية أو التجارية. يضمن تصميمه المثلثي الفريد ثباتًا هيكليًا، مع إمكانية التركيب السريع وتعديلات مرنة للزوايا بين 5 و60 درجة، مما يجعله قابلاً للتكيف مع مختلف متطلبات المشاريع وتحسين التعرض لأشعة الشمس.
تم تجميع هذا النظام مسبقًا في المصنع لتوفير الحد الأدنى من العمالة في الموقع، ويتضمن حوامل مثلثية عالمية ومشابك وحدات تُسهّل النشر وتُقلّل من وقت التركيب. بالإضافة إلى تطبيقات الأسطح، يتوافق التصميم أيضًا مع التركيبات الأرضية، مما يوفر تنوعًا أكبر لمشاريع الطاقة الشمسية.
تم تصنيع الحامل من الألومنيوم المؤكسد AL6005-T5 والفولاذ المقاوم للصدأ SUS304، ويوفر مقاومة عالية للتآكل ومتانة طويلة الأمد في ظل الظروف البيئية الصعبة، بما في ذلك أحمال الرياح التي تصل إلى 60 م/ثانية وأحمال الثلوج التي تبلغ 1.4 كيلو نيوتن/م².
سواء كان ذلك لتعزيز توليد الطاقة على الأسطح المسطحة أو الأرض المفتوحة، يجمع هذا النظام بين الوظائف القابلة للتعديل والموثوقية الهيكلية والتركيب الفعال من حيث التكلفة لتطبيقات الطاقة الشمسية الحديثة.

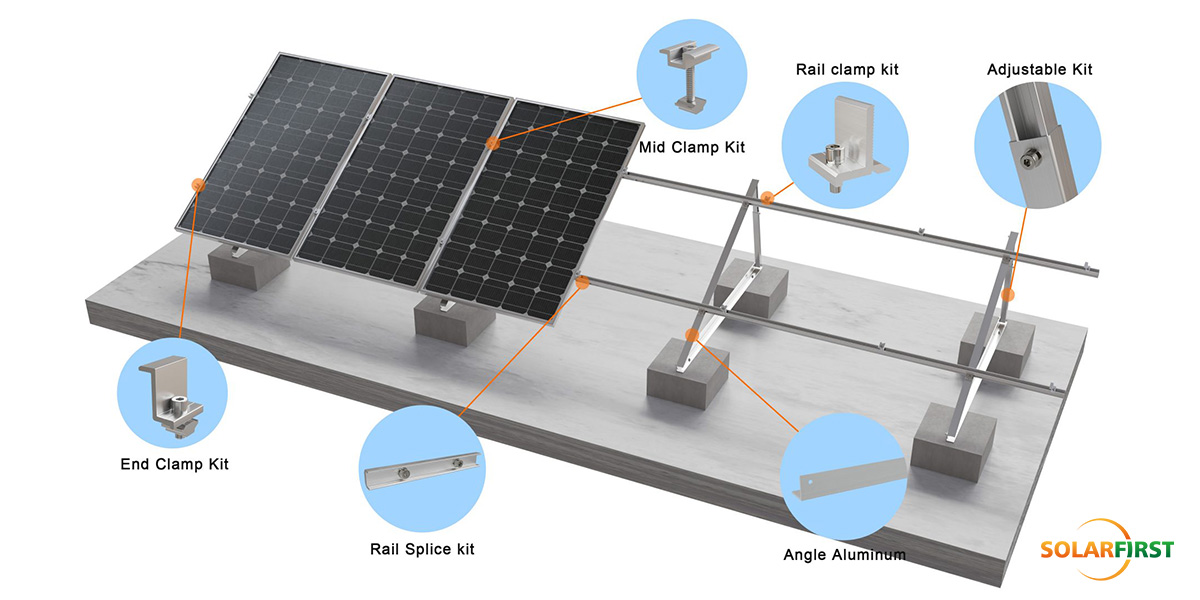

02 مخطط تخطيطي للملحقات

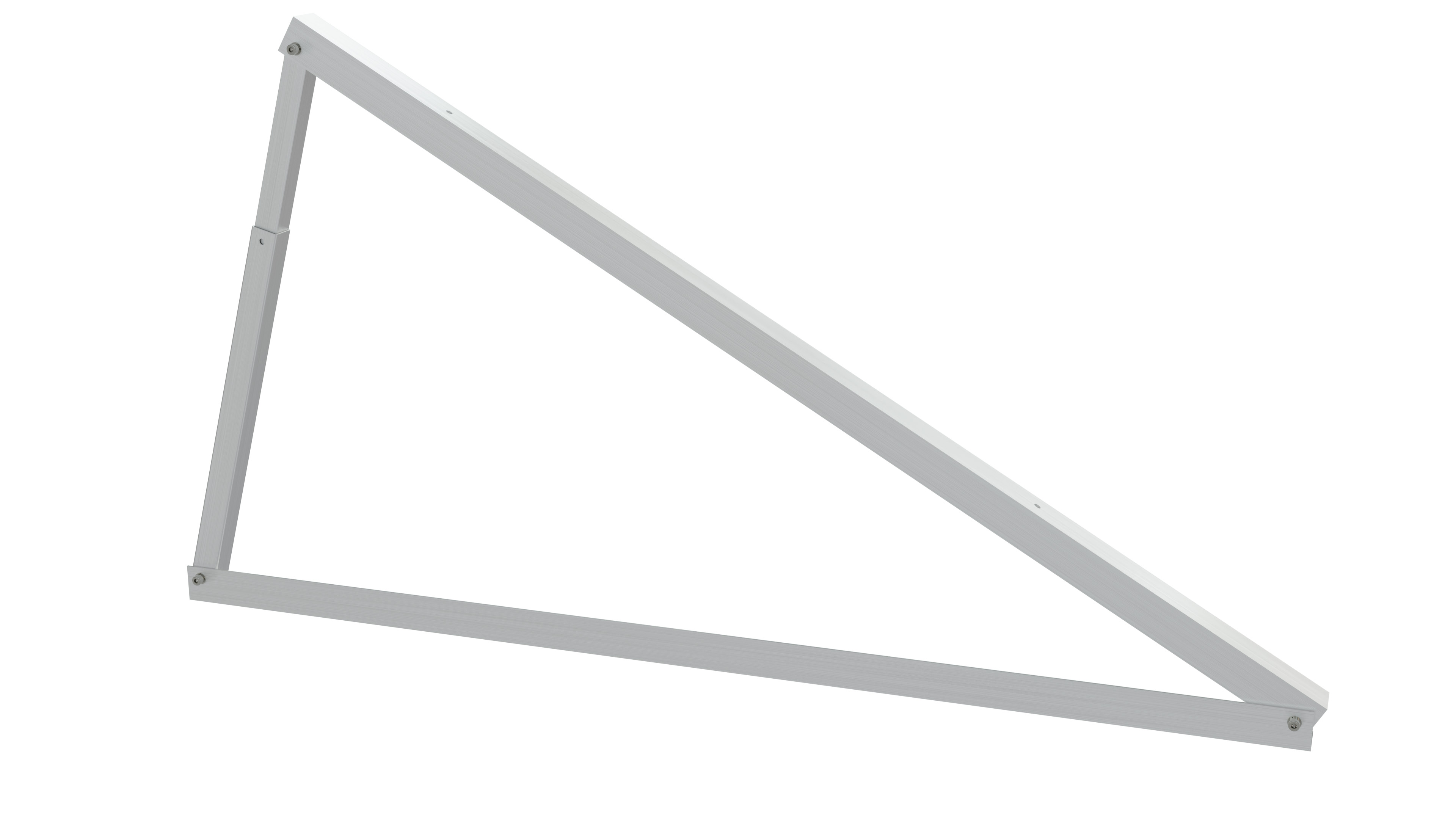

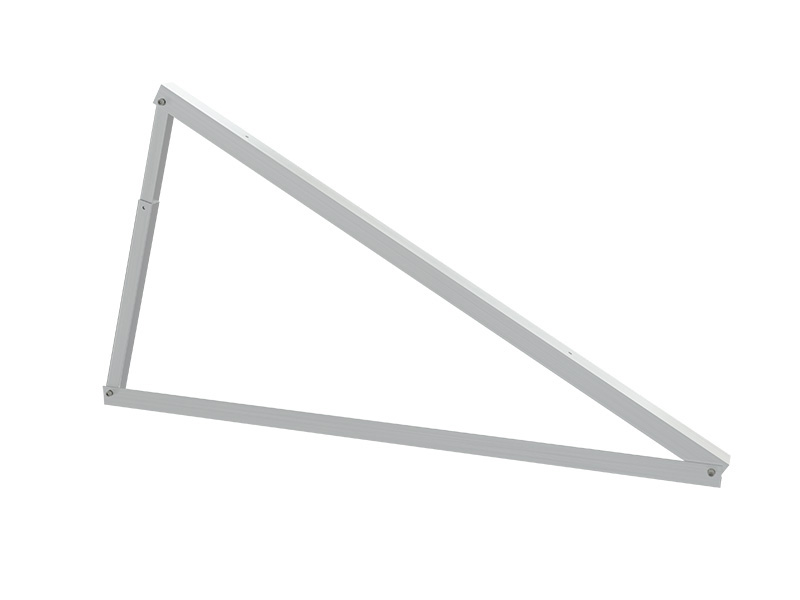

03 مكونات المنتج
04 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف أرضي/خرساني |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | 5°-60° |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ سقف مسطح من الخرسانة السكنية يعمل بالطاقة الشمسية
✔ محطة طاقة ذات سطح مسطح للمبنى التجاري
✔ مصفوفات الطاقة الشمسية الموزعة المثبتة على الأرض
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
