01 وصف المنتج

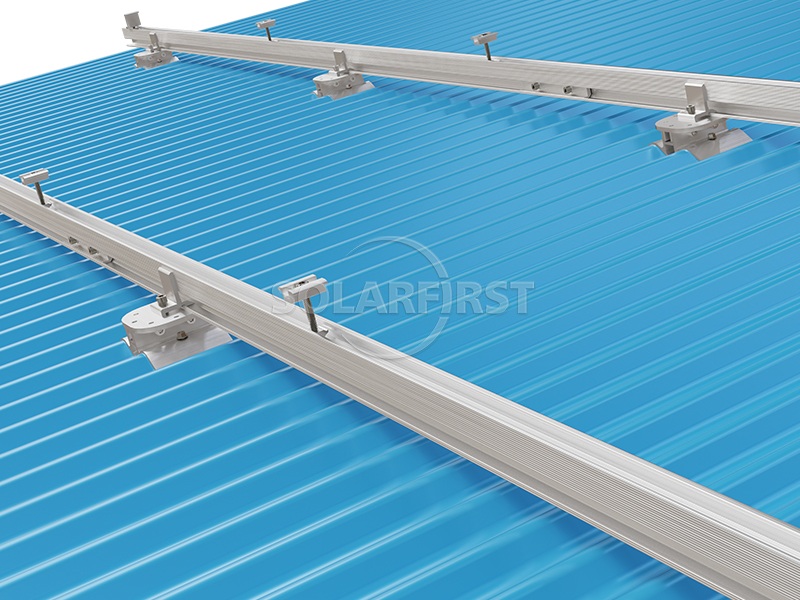

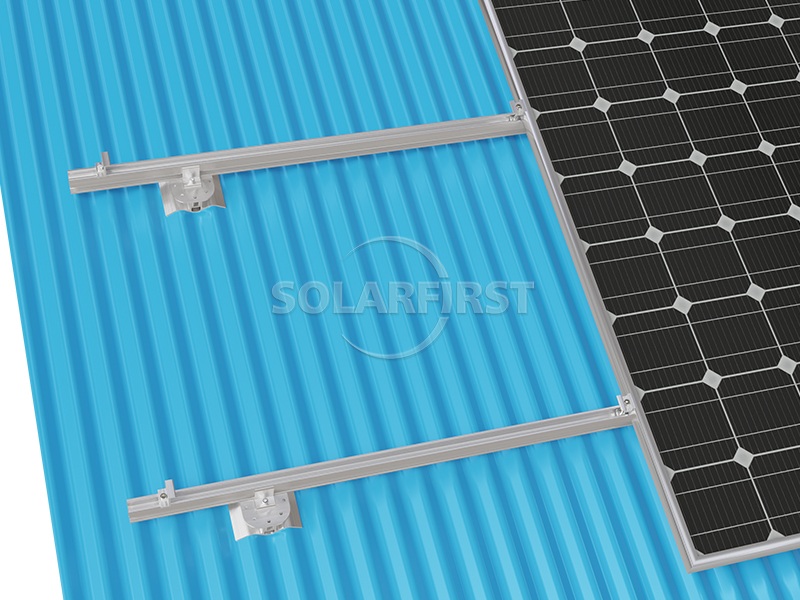

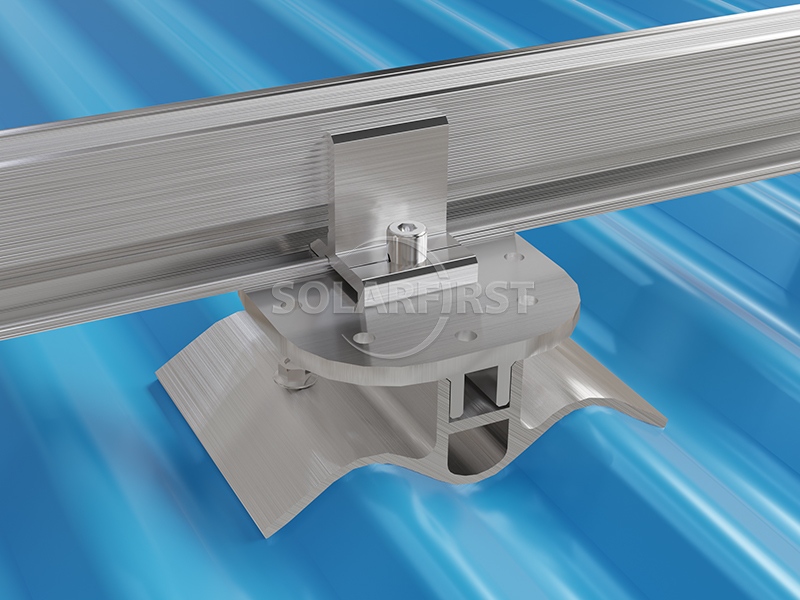

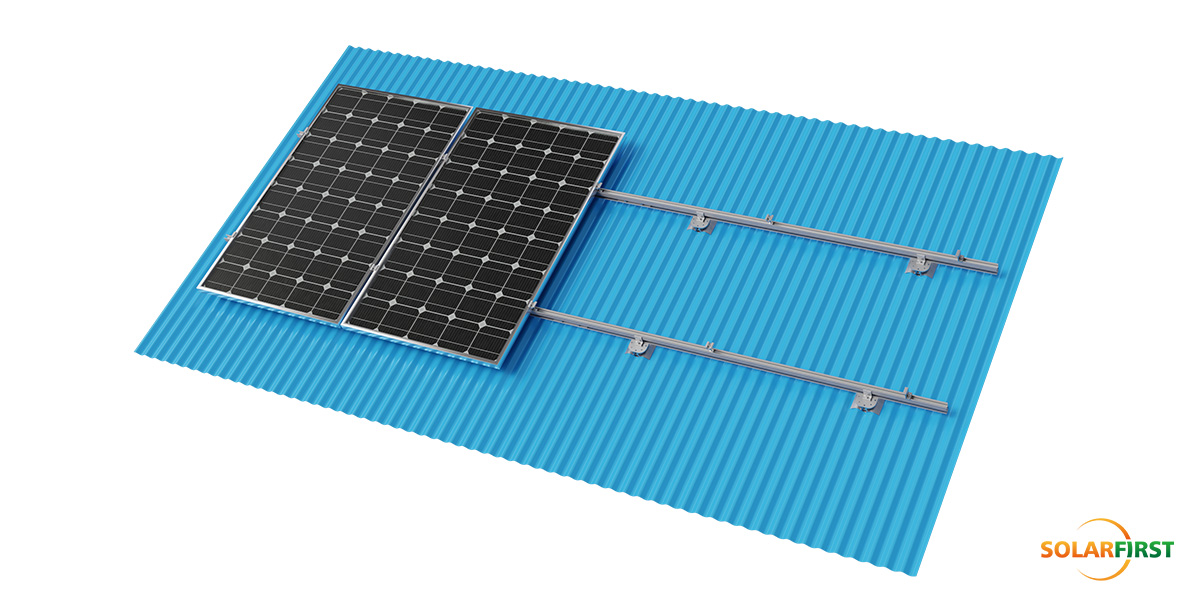

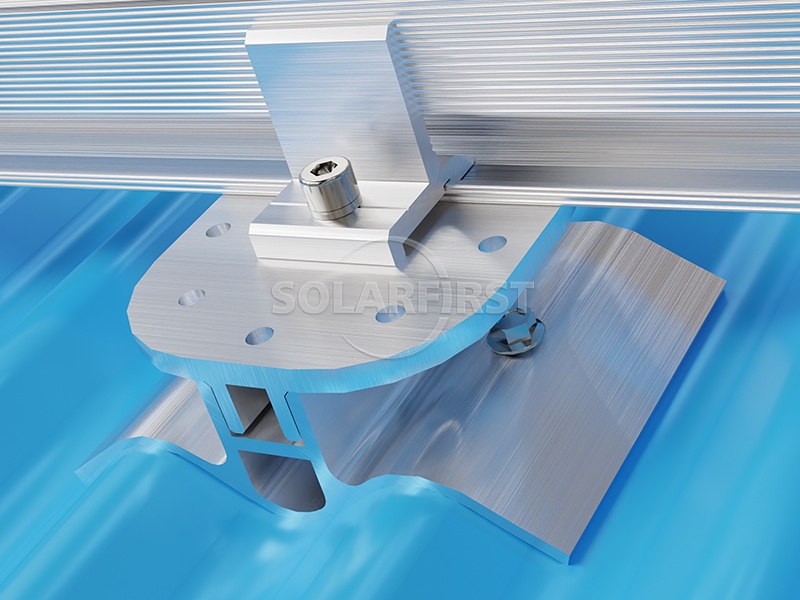

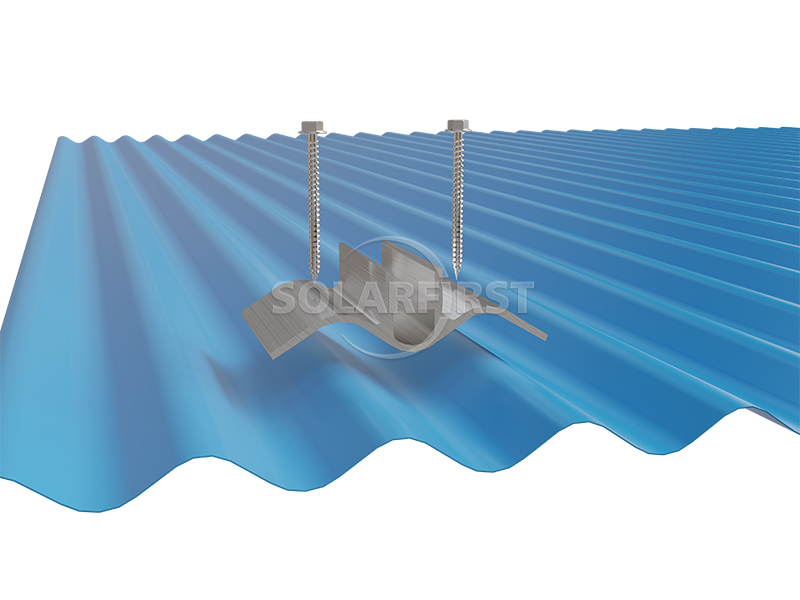

صُمم حامل مشابك السقف المتموج هذا لألواح الأسقف المعدنية المموجة، وهو مناسب للتطبيقات التجارية والصناعية والسكنية. هيكله البسيط وخفيف الوزن يُسهّل التركيب السريع بتكلفة منخفضة.
يُقلل النظام من الحمل الإضافي على هيكل السقف. مصنوع من الألومنيوم المؤكسد AL6005-T5 والفولاذ المقاوم للصدأ SUS304، مما يوفر مقاومة عالية للتآكل ومتانة فائقة. يمكن استخدام طقم تثبيت السقف الشمسي مع أقدام على شكل حرف L أو أرجل قابلة للتعديل لرفع الألواح أو تعديل زوايا ميلها حسب الحاجة.

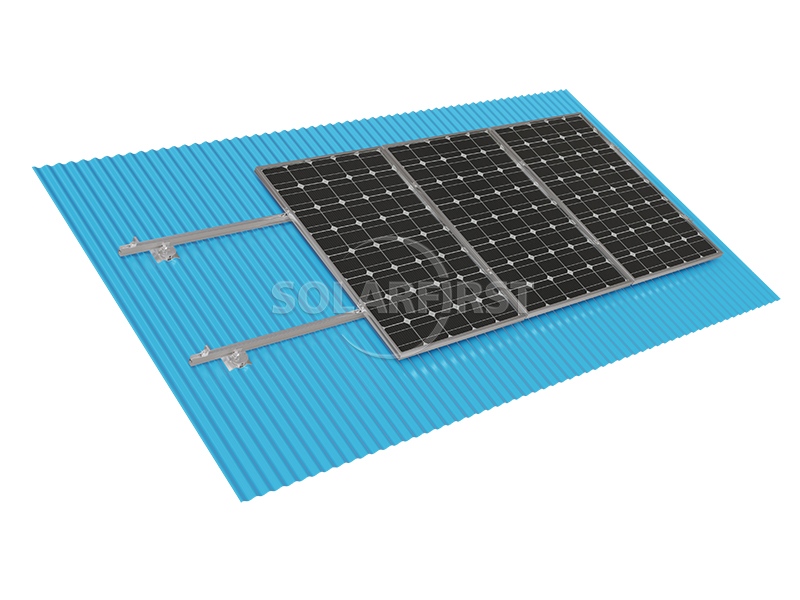

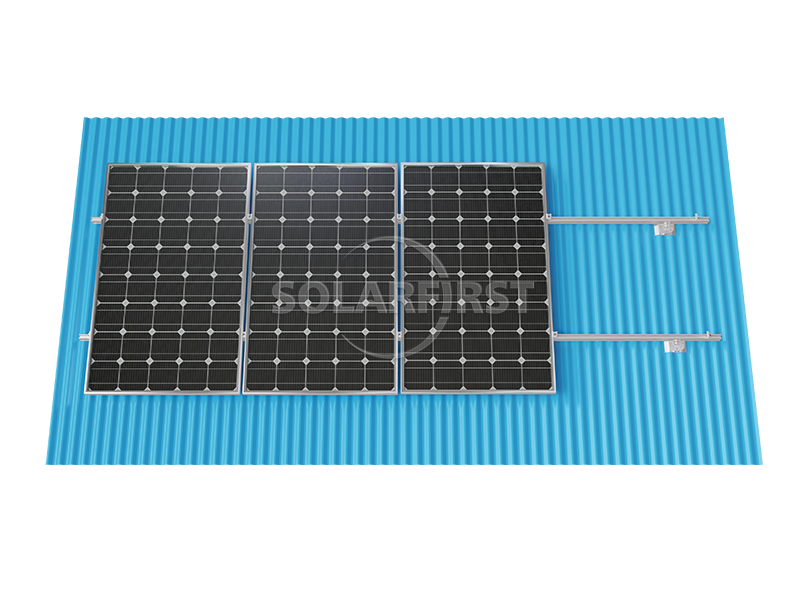

تتوافق هذه الحوامل المعدنية لتثبيت الأسقف مع كلٍّ من الوحدات الشمسية المؤطرة وغير المؤطرة، مما يسمح بتثبيتها بأمان دون الحاجة إلى تعديلات معقدة، مما يُسهم في خفض تكاليف المواد والعمالة. يمكن التركيب في الاتجاهين الأفقي والرأسي لتلبية مختلف متطلبات المشاريع.

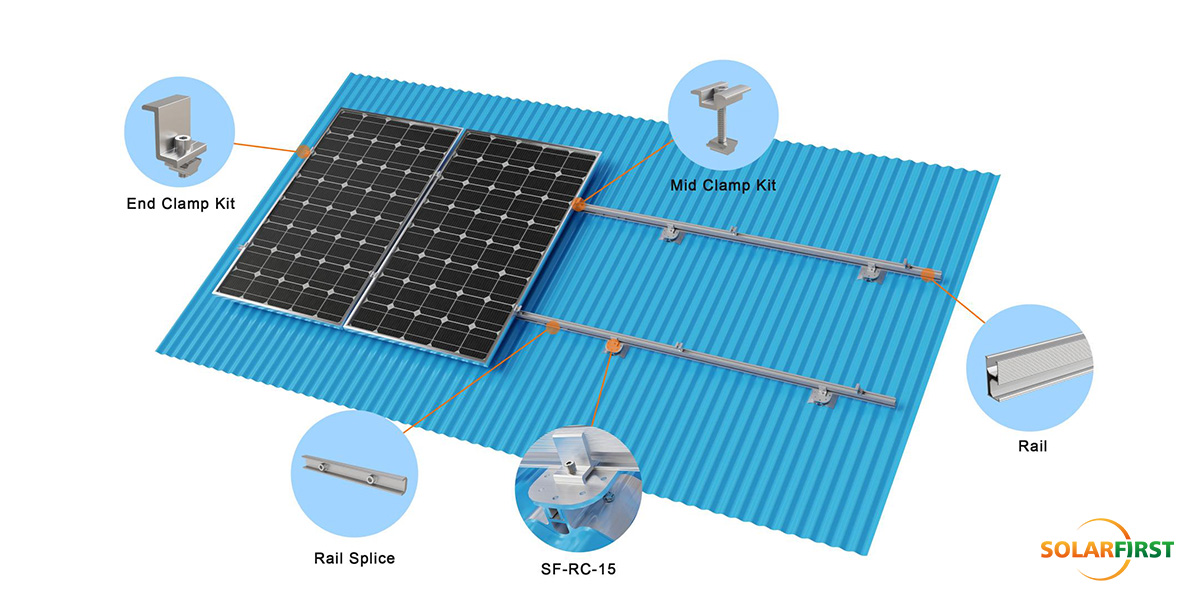

02 مخطط تخطيطي للملحقات

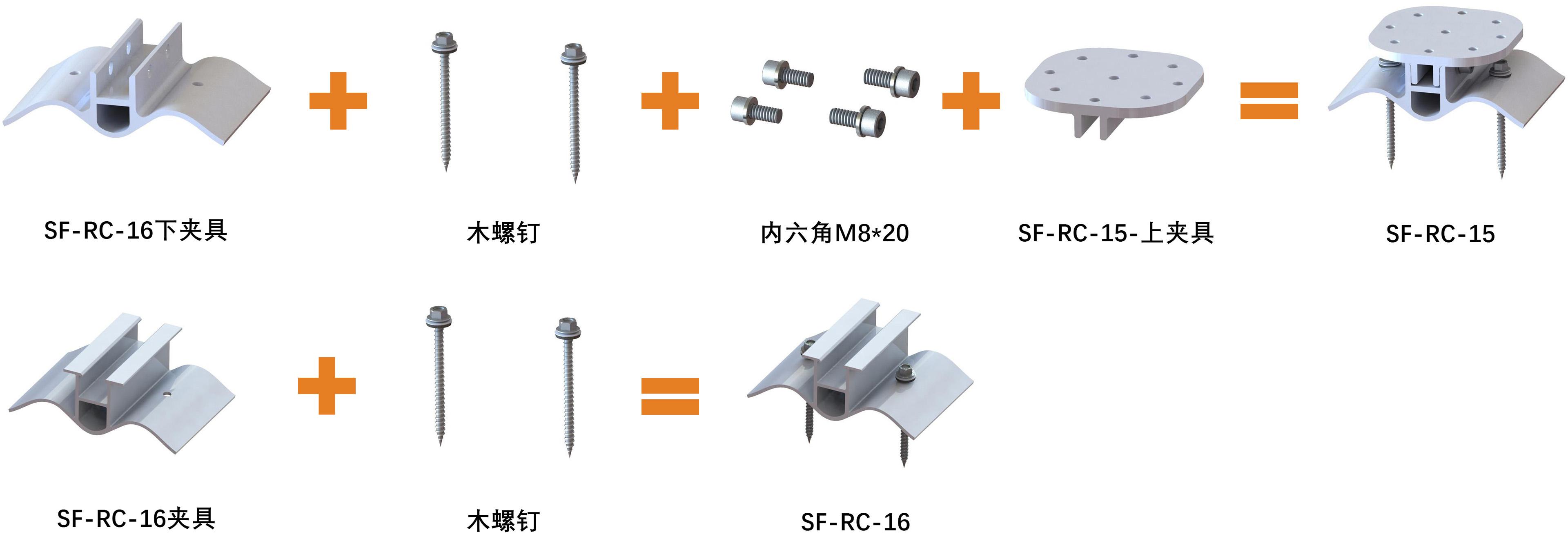

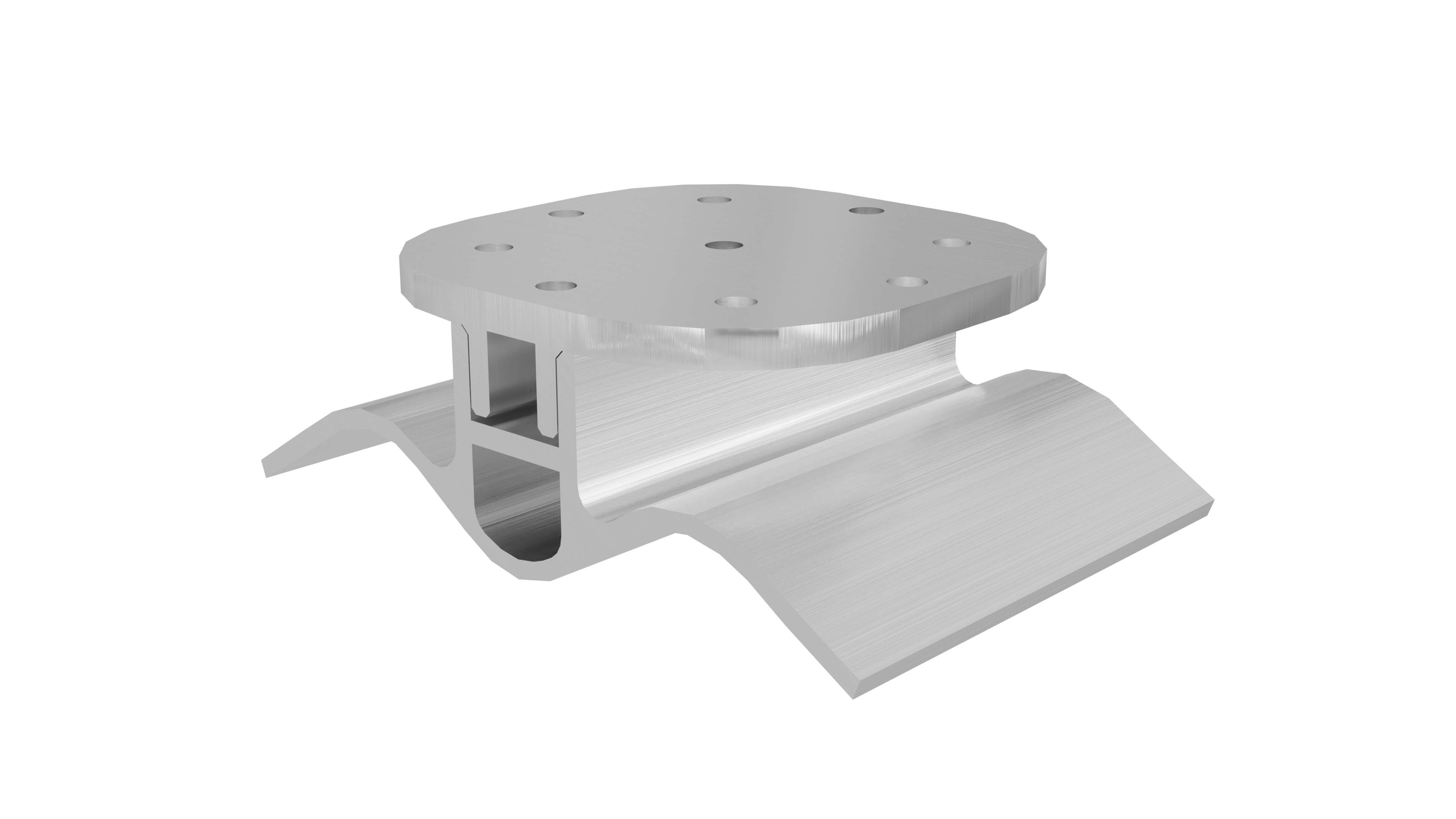

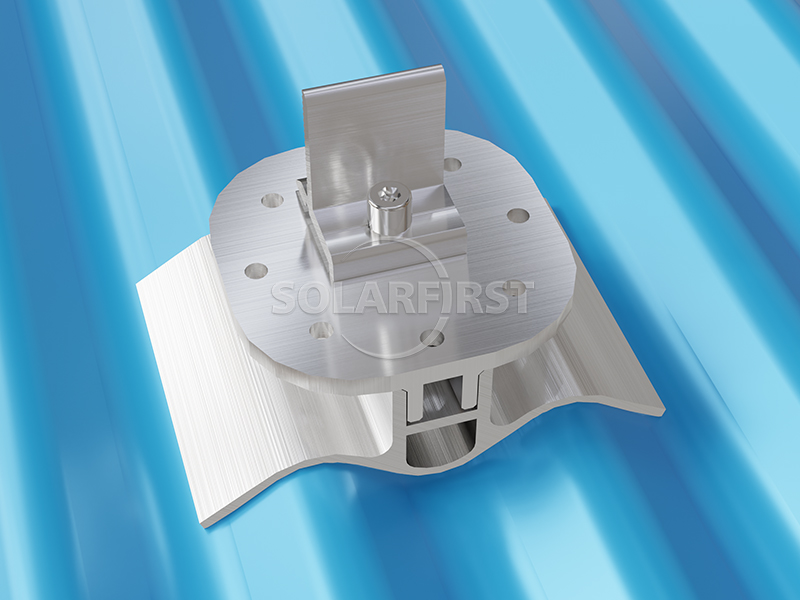

03 مكونات المنتج
| الأبعاد (مم) | A | b | درجة مئوية |
| SF-RC-15 | 76 | 21(ر) | 112 |
| SF-RC-16 | 76 | 21(ر) | 112 |
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف من البلاط المعدني المتموج |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | ألومنيوم مؤكسد AL 6005-T5، فولاذ مقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

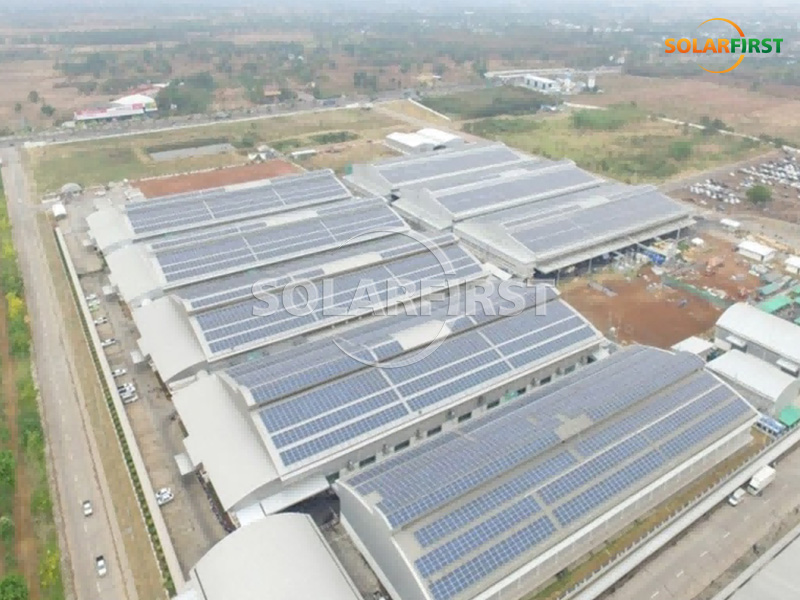

09 حالة المشروع
