شاشة عرض دقيقة تتجاوز الحدود
01 وصف المنتج
رف السقف المعدني الشمسي هذا على شكل حرف U مناسب للأسقف المعدنية شبه المنحرفة التجارية والصناعية والسكنية. عند استخدامه مع حشوات مقاومة للماء، يساعد على منع التسربات بعد الاختراق، بينما تضمن متانته الهندسية العالية سهولة التركيب وأمانه.
يدعم نظام مسار السكة الحديدية على شكل حرف U وحدات الطاقة الشمسية المؤطرة وغير المؤطرة. هيكله البسيط يسمح بالتركيب السريع والأداء المتين.

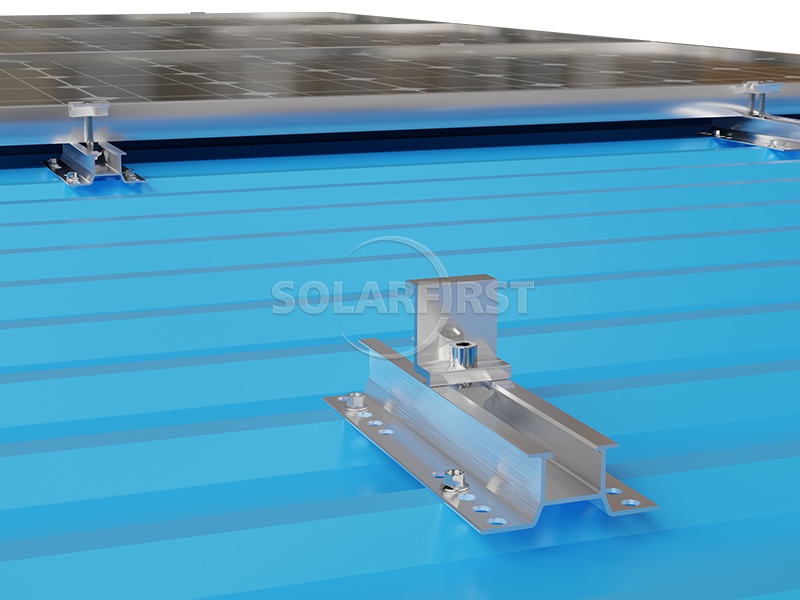

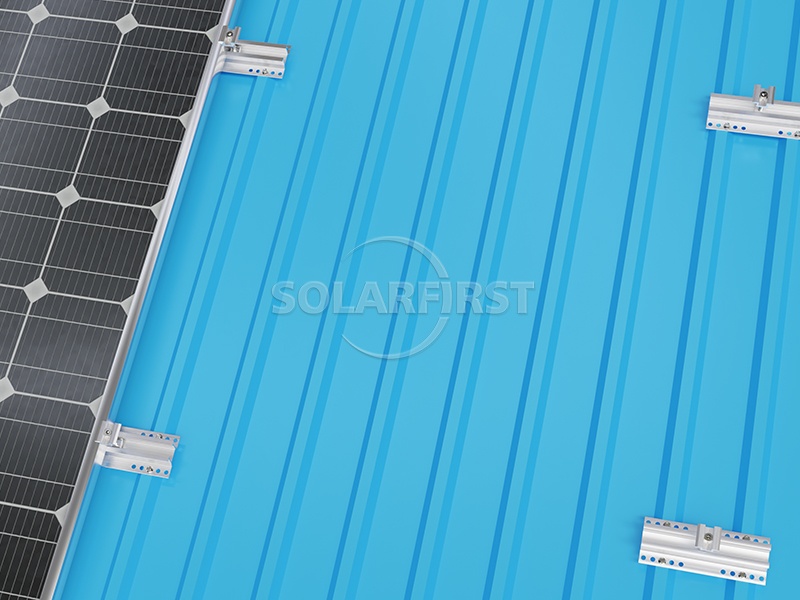

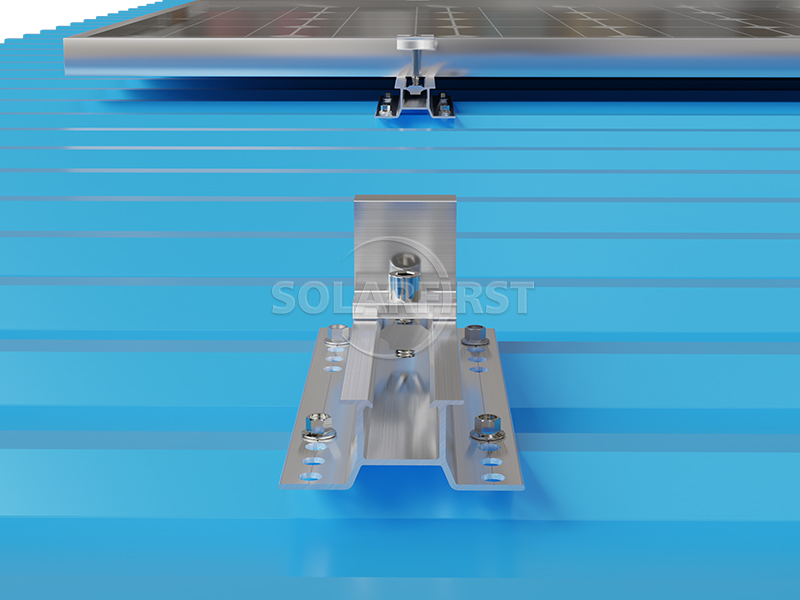

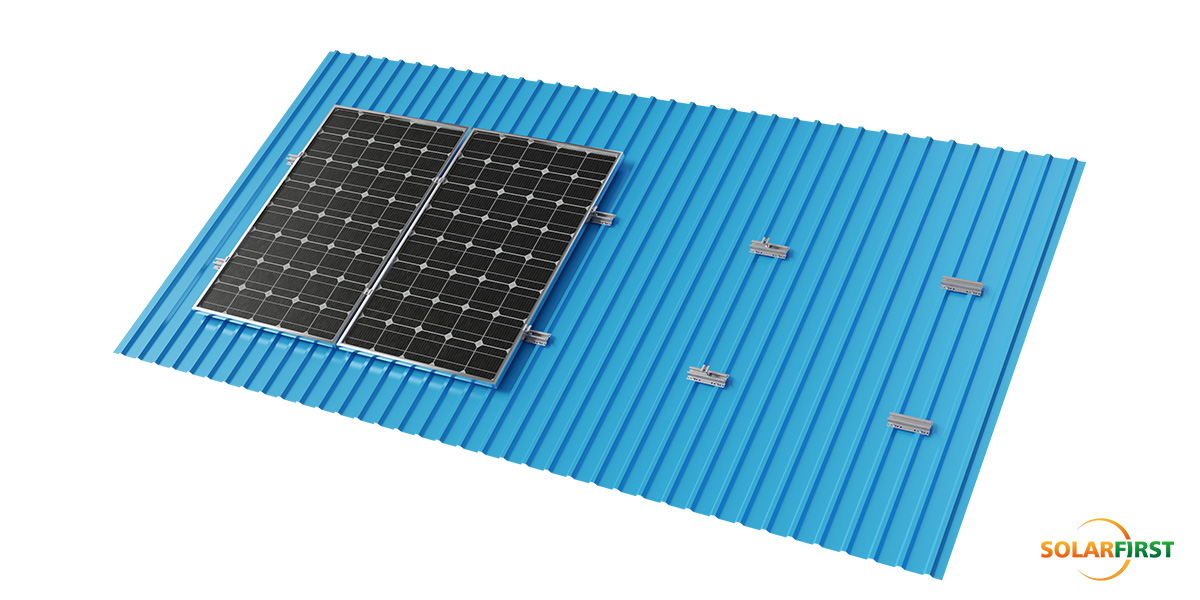

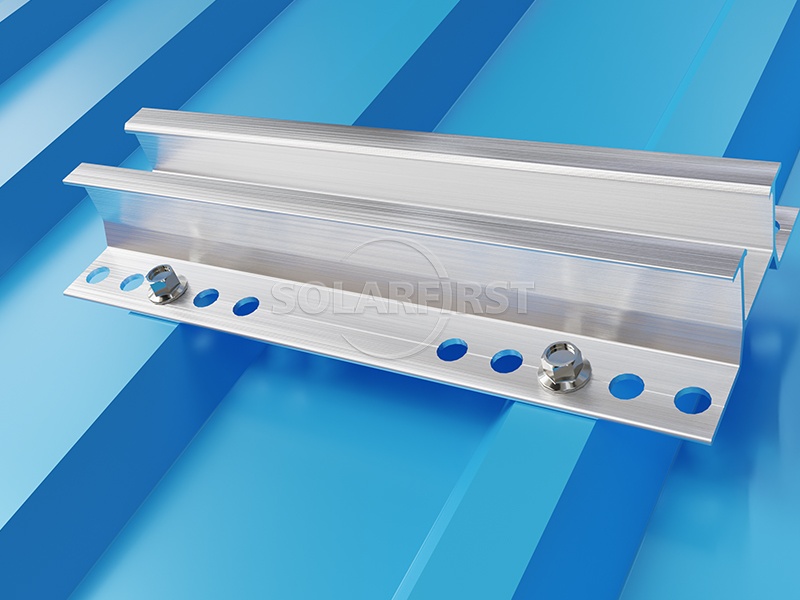

كنظام تركيب أسقف معدنية شمسية بدون قضبان، يُثبّت سكة Mini U مباشرةً على ألواح السقف المعدنية. تُثبّت الألواح الشمسية باستخدام مشابك متوسطة وطرفية، مما يُقلل عدد المكونات ويوفر تكاليف المواد ووقت التركيب. يُمكن تركيب نظام السقف المعدني الشمسي U-rail في وضع أفقي أو عمودي، وهو متوافق مع أنواع مختلفة من وحدات الطاقة الشمسية الكهروضوئية.

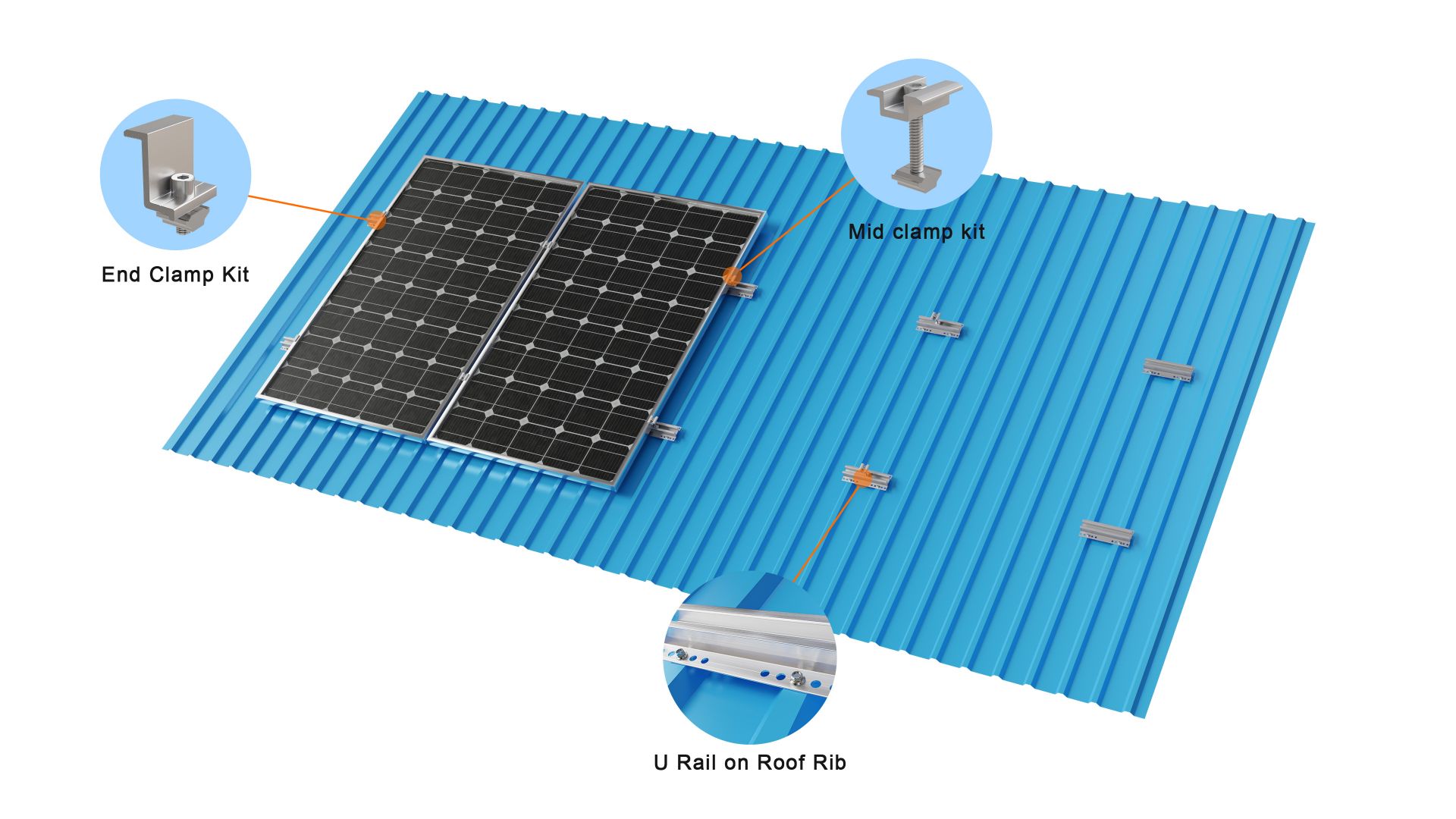

02 مخطط تخطيطي للملحقات

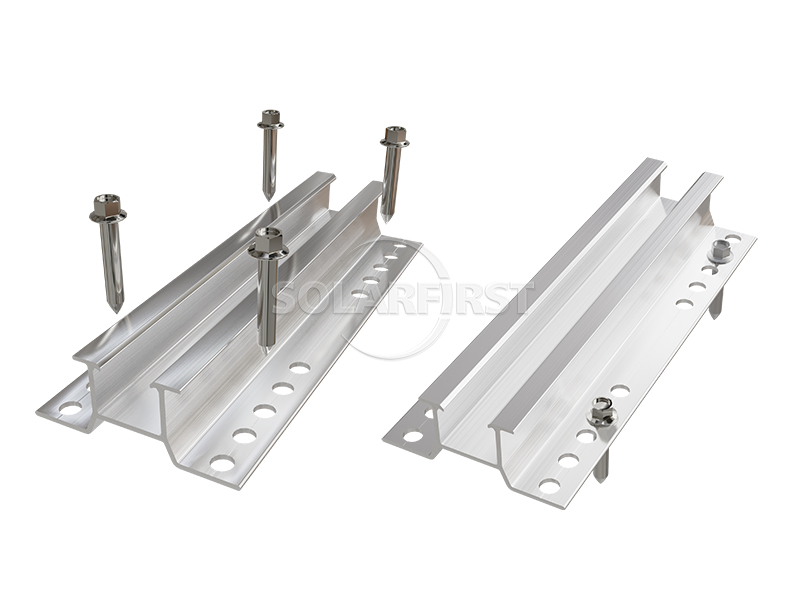

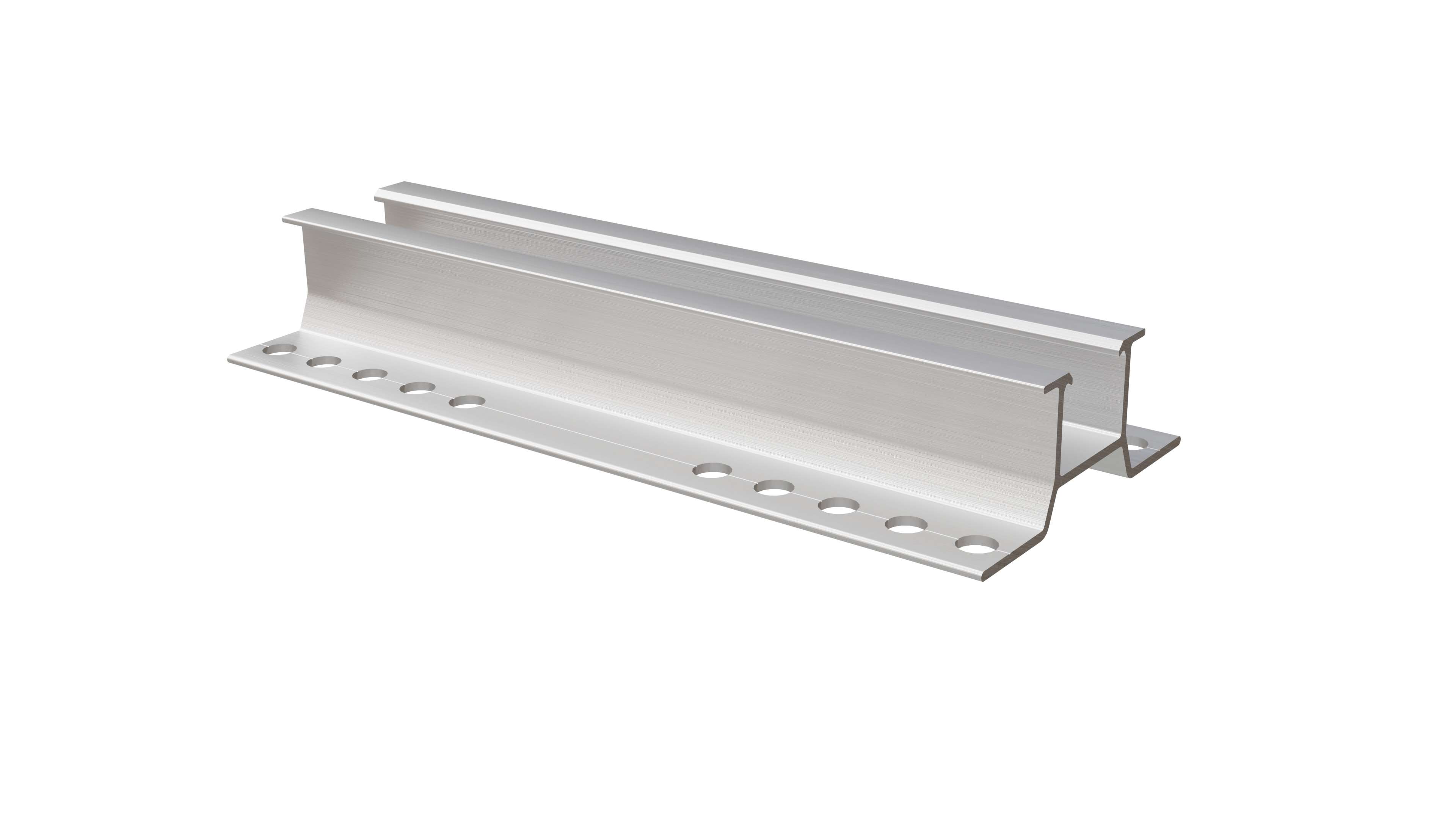

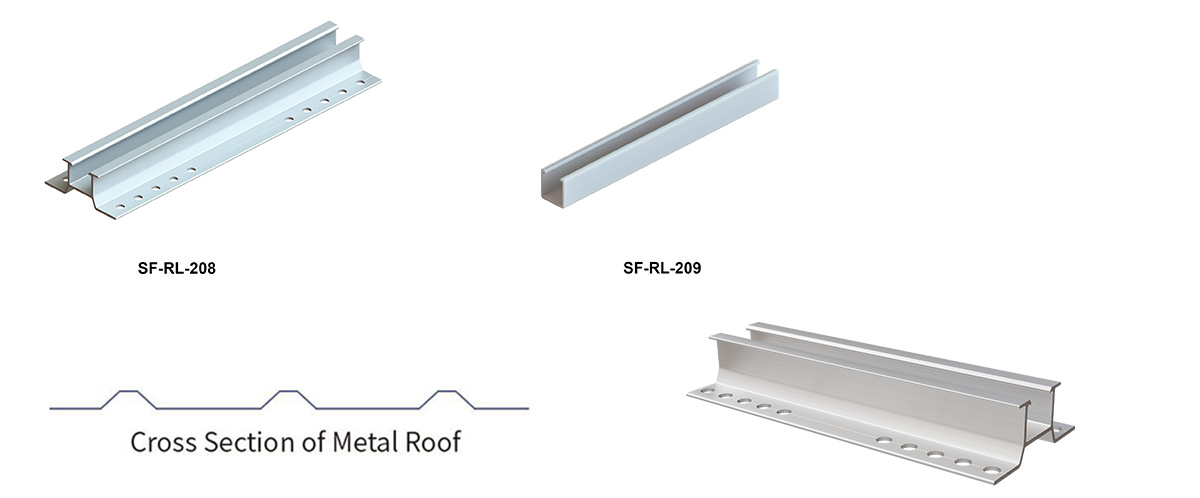

03 مكونات المنتج
04 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف من البلاط المعدني شبه المنحرف |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | موازية للسقف |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ مصنع التصنيع: سقف مباني مصانع السيارات/الإلكترونيات
✔ مركز لوجستي لسلسلة التبريد: سقف مستودع كبير
✔ ترقية الدفيئة الزراعية: دفيئة ذات إطار فولاذي خفيف
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

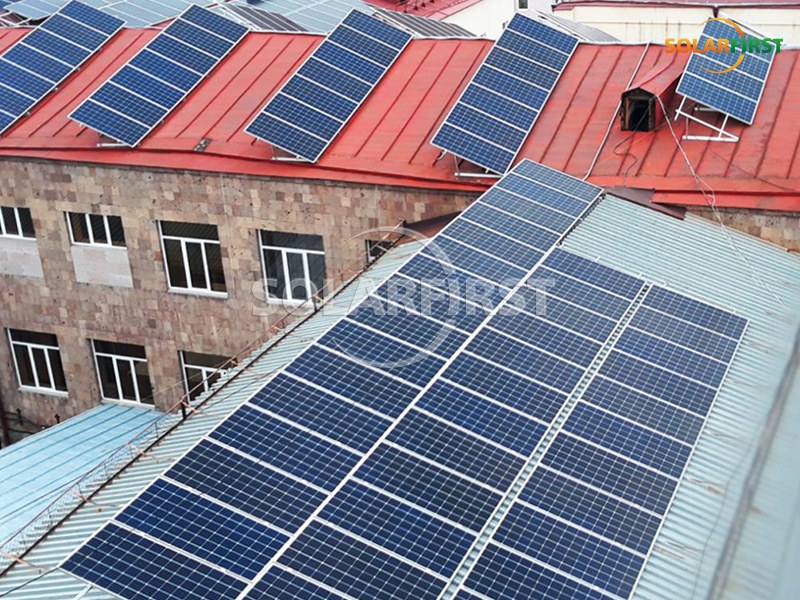

09 حالة المشروع
