01 وصف المنتج

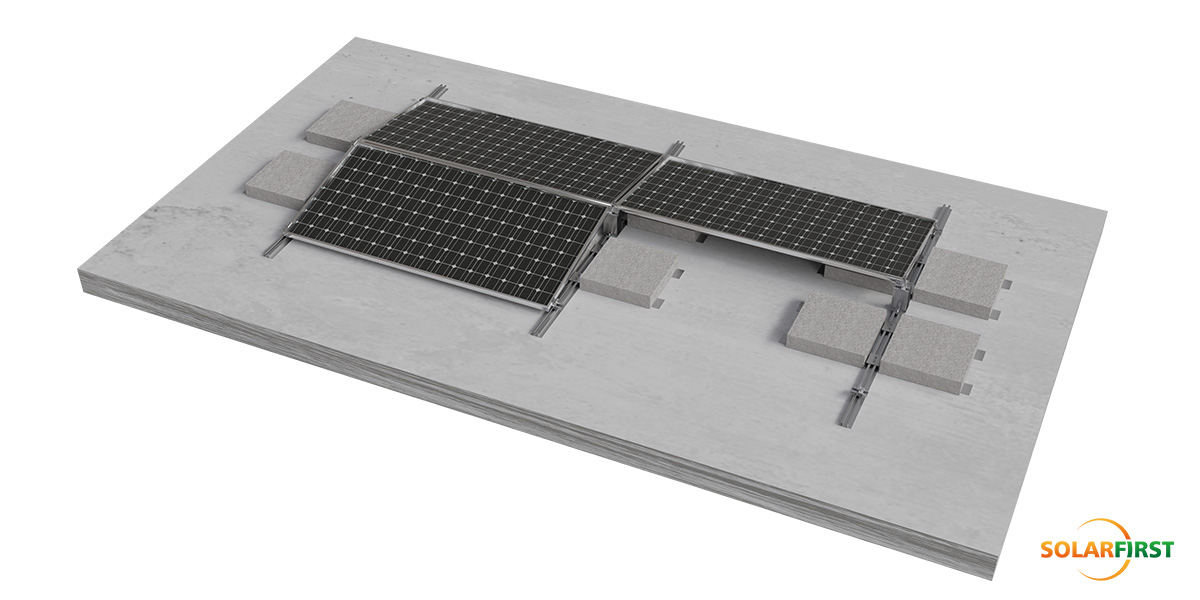

يوفر نظام SF Symmetrical Ballasted Roof Mount نظامًا مبتكرًا لتركيب الألواح الشمسية باستخدام الصابورة للأسطح المسطحة، مصممًا خصيصًا لتطبيقات الأسطح الخرسانية. يتميز هذا الحل المتطور بتصميم فريد يلغي الحاجة إلى عاكسات الرياح، مما يقلل بشكل كبير من تكاليف البناء ووزن الصابورة المطلوب.
يُعد هذا النظام غير القابل للاختراق حلاً مثاليًا لتركيب الألواح الشمسية على الأسطح الخرسانية، حيث يوفر مقاومة استثنائية للرياح بفضل تصميمه منخفض الارتفاع والمُثبَّت بالصابورة. يعزز هذا التكوين المتماثل قوة الهيكل مع زيادة سعة التركيب، ويدعم الاتجاهات الشرقية والغربية والشمالية والجنوبية بزوايا إمالة 5 درجات أو 10 درجات أو 15 درجة. يضمن التصميم البسيط والفعال سرعة التركيب ويحافظ على التوافق مع مختلف تكوينات الأسطح.
صُمم هذا النظام لتحمل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلجية تصل إلى 1.4 كيلو نيوتن/متر مربع، وهو يفي بالمعايير الدولية، بما في ذلك ASCE7-05 وJIS C8955:2017. مصنوع من الألومنيوم المؤكسد المقاوم للتآكل AL6005-T5 ومكونات من الفولاذ المقاوم للصدأ SUS304، ويتمتع هذا النظام المتين لتركيب الأسقف بضمان شامل لمدة 10 سنوات، مما يضمن موثوقية وأداءً طويلي الأمد لأنظمة الطاقة الشمسية على الأسطح الخرسانية.

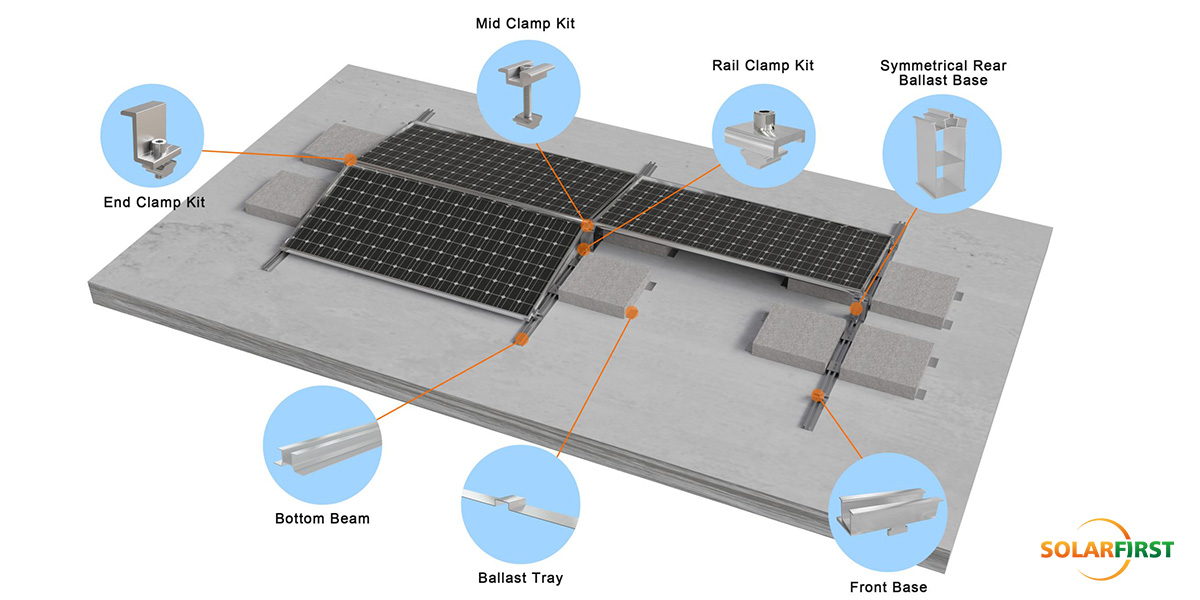

02 مخطط تخطيطي للملحقات

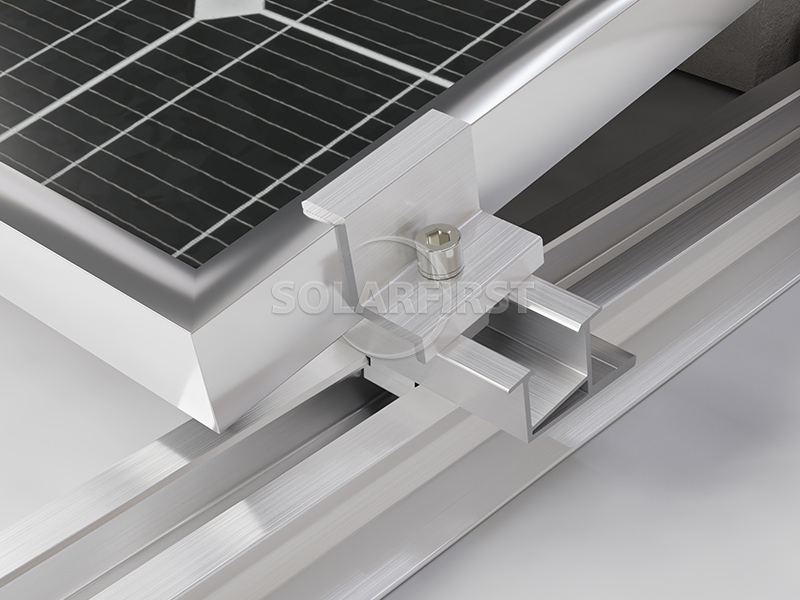

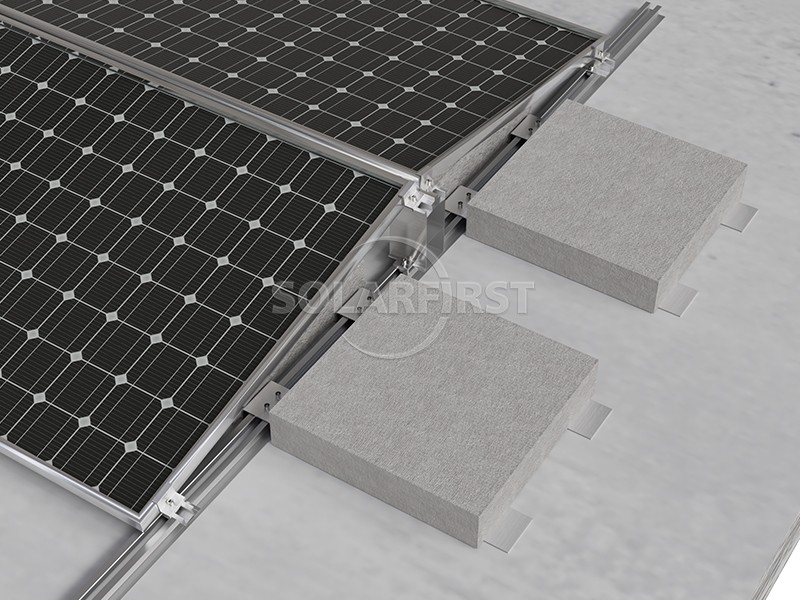

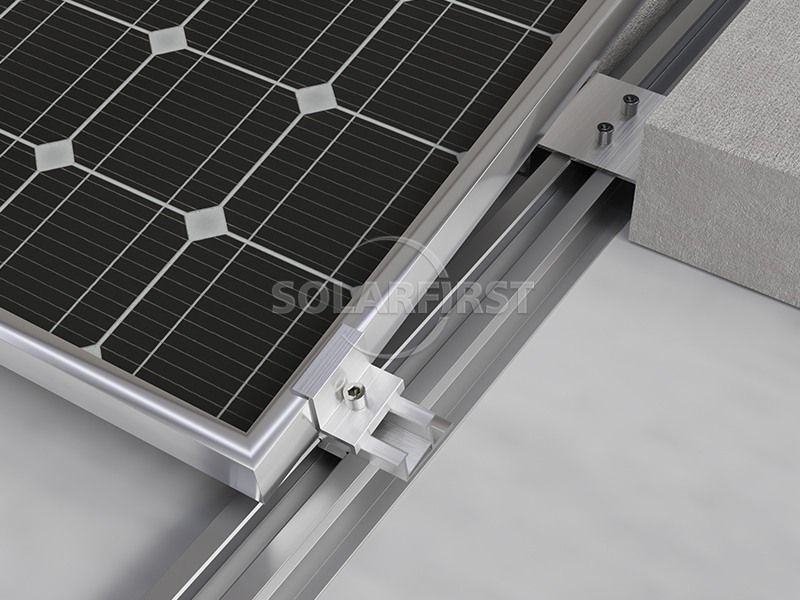

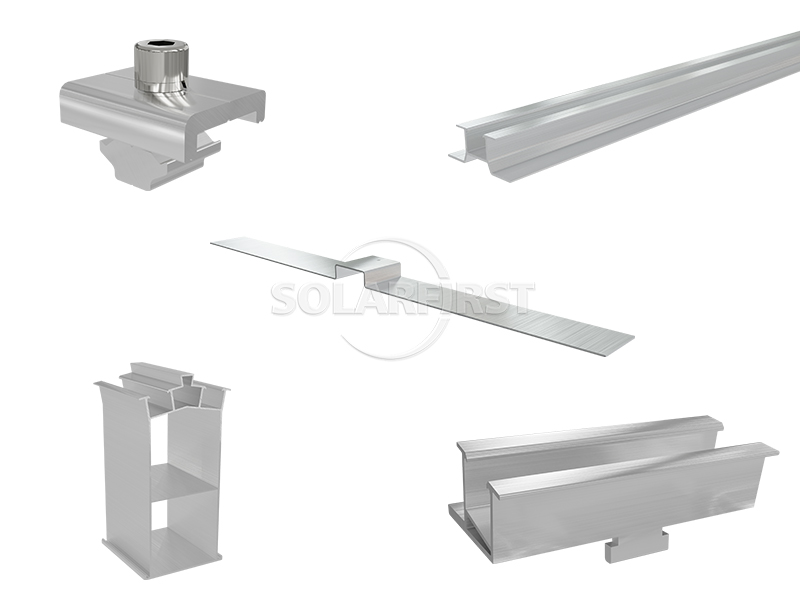

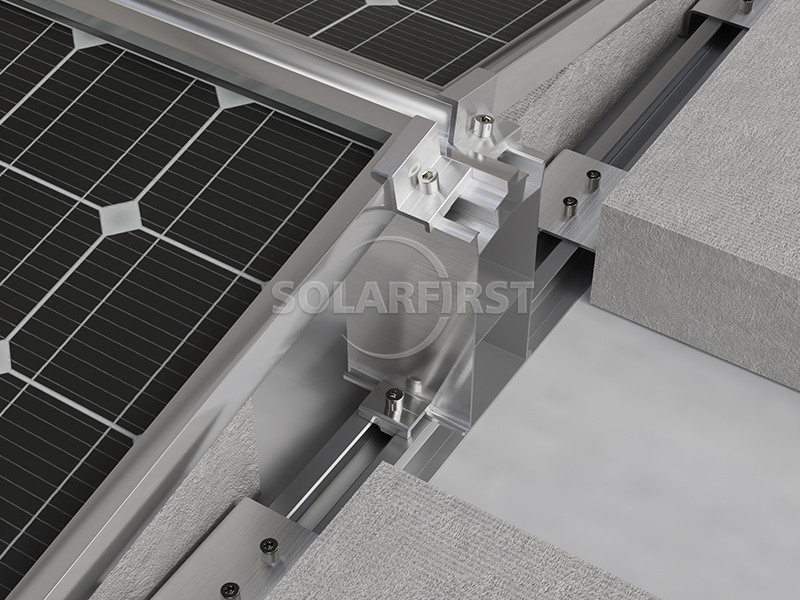

03 مكونات المنتج
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | سقف أرضي/خرساني |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| زاوية الميل | 5°، 10°، 15° |
| المادة الرئيسية | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304 |
| معيار | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50429-2007 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ سقف مسطح من الخرسانة للمباني التجارية
✔ سقف مسطح إسمنتي للمصنع الصناعي
✔ هيكل سقف مسطح للمرافق العامة
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير الأحمال الاحترافية ومحاكاة ترتيبات التثبيت وحلول تصور BIM.
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء مسوحات في الموقع لحالة السقف للتأكد من ظروف التركيب ونقاط الخطر.
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
