معلومات المشروع

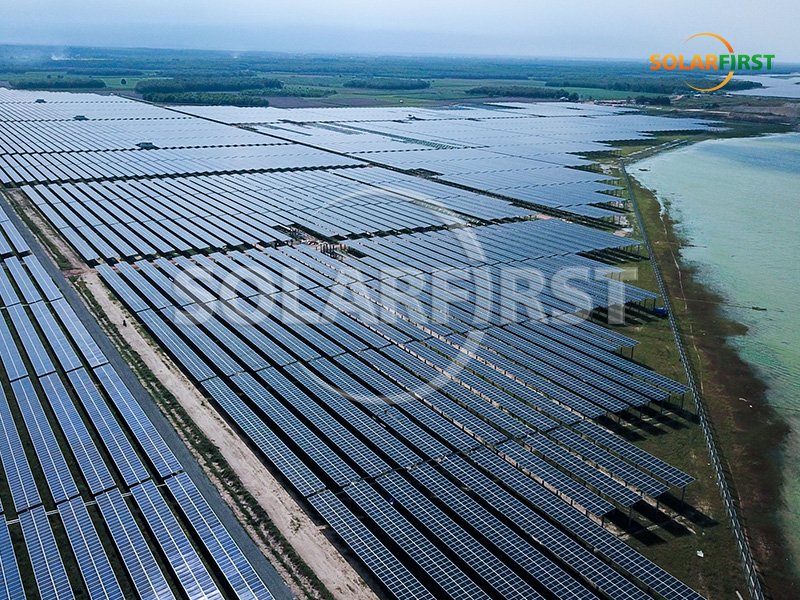

محطة الطاقة الأرضية في فيتنام
القدرة المركبة: 108 ميجاوات
نوع المنتج: دعامة تثبيت PHC
وقت البناء: 2020
الشركة الشريكة: GE Vietnam
شاشة عرض دقيقة تتجاوز الحدود

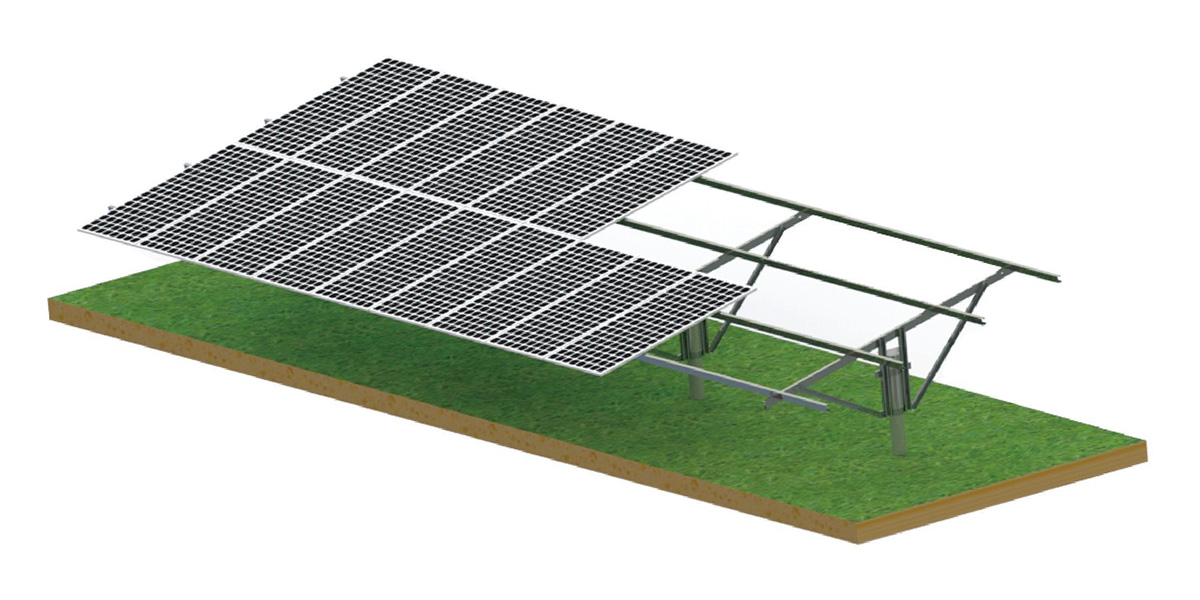

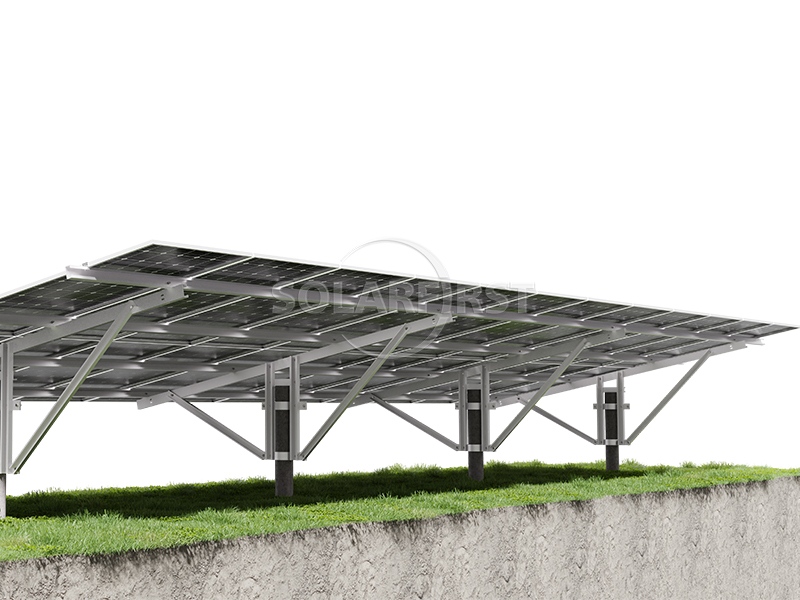

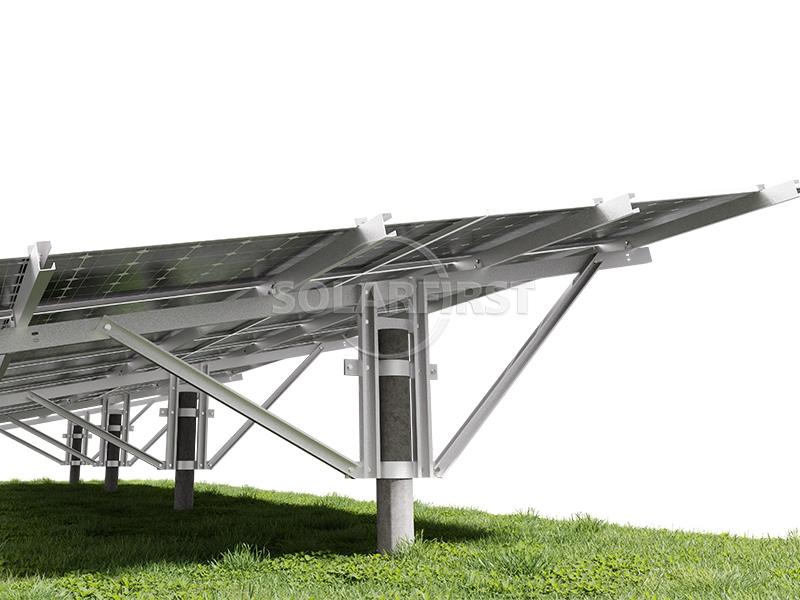

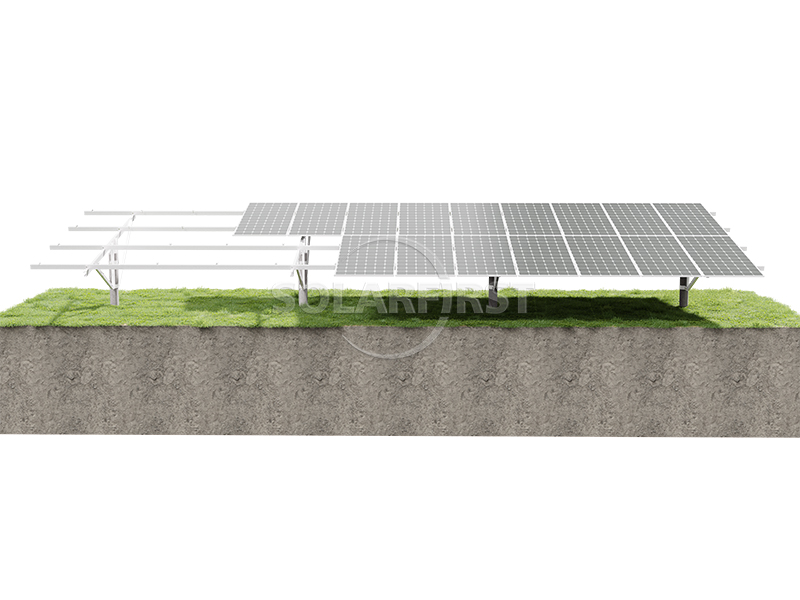

نظام تركيب الطاقة الشمسية الأرضي من أكوام فولاذية PHC
01 وصف المنتج
يوفر نظام SF PHC Pile Ground Mount-Steel حلاً مرنًا وصديقًا للبيئة لتركيب الألواح الشمسية، مناسبًا لمشاريع الطاقة الشمسية الكهروضوئية واسعة النطاق والمتكاملة مع مصايد الأسماك. يستخدم هذا النظام أكوامًا خرسانية مسبقة الإجهاد عالية القوة (PHC) كأساسات، ولا يتطلب حفرًا أرضيًا، مما يقلل من التأثير البيئي ويوفر ثباتًا استثنائيًا في مختلف التضاريس، بما في ذلك أحواض الأسماك والمنحدرات والمسطحات الطينية والمناطق بين المد والجزر.
صُمم هذا الهيكل ليؤدي وظائفه بكفاءة تعجز عنها الأساسات التقليدية، حيث يستخدم فولاذًا مجلفنًا بالغمس الساخن أو فولاذًا مطليًا بالزنك والألمنيوم والمغنيسيوم، مصممًا خصيصًا لظروف الموقع، مما يضمن مقاومة طويلة الأمد للتآكل وموثوقية هيكلية. بفضل قدرته على تحمل أحمال الرياح التي تصل إلى 60 مترًا في الثانية، ومقاومته لأحمال الثلوج التي تبلغ 1.4 كيلو نيوتن/متر مربع، يلبي هذا النظام المعايير الدولية الصارمة، بما في ذلك GB وEN وASCE.
تتميز SF PHC Pile Ground Mount بسهولة التركيب وبدعم من ضمان لمدة 10 سنوات، كما تجمع بين كفاءة التكلفة والصيانة البسيطة والقدرة الفائقة على التكيف البيئي - مما يجعلها خيارًا مثاليًا للمنشآت الشمسية المتخصصة والتجارية وعلى نطاق المرافق.

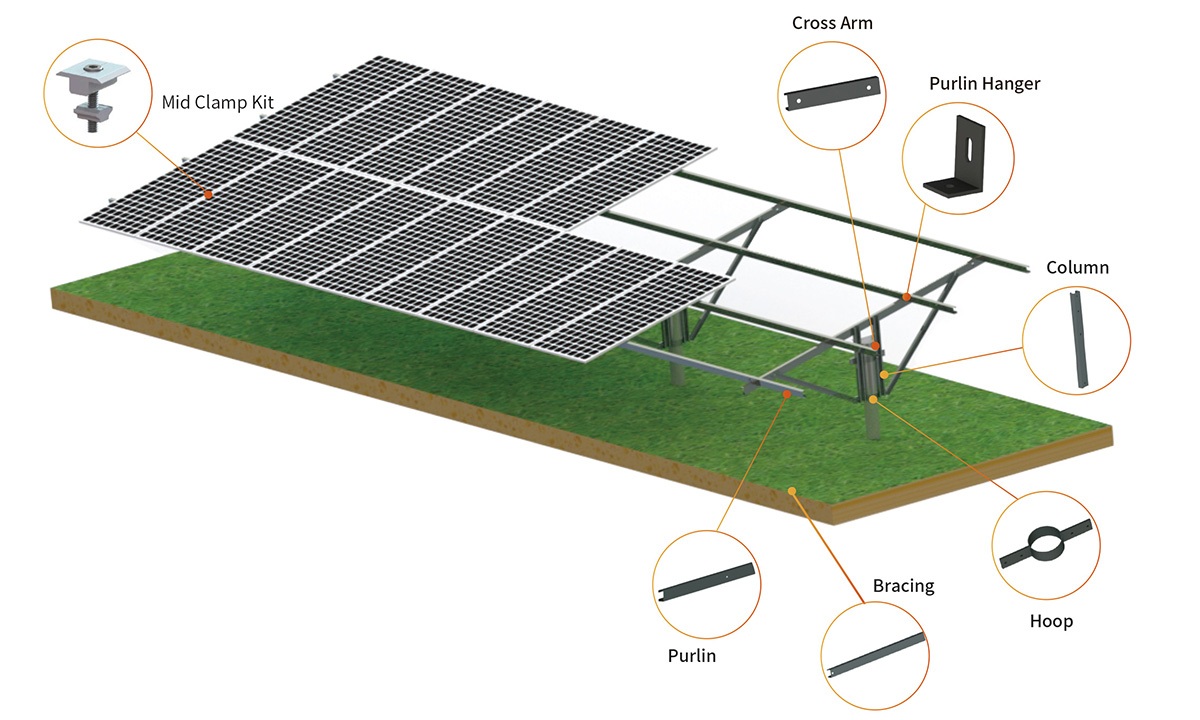

02 مخطط تخطيطي للملحقات

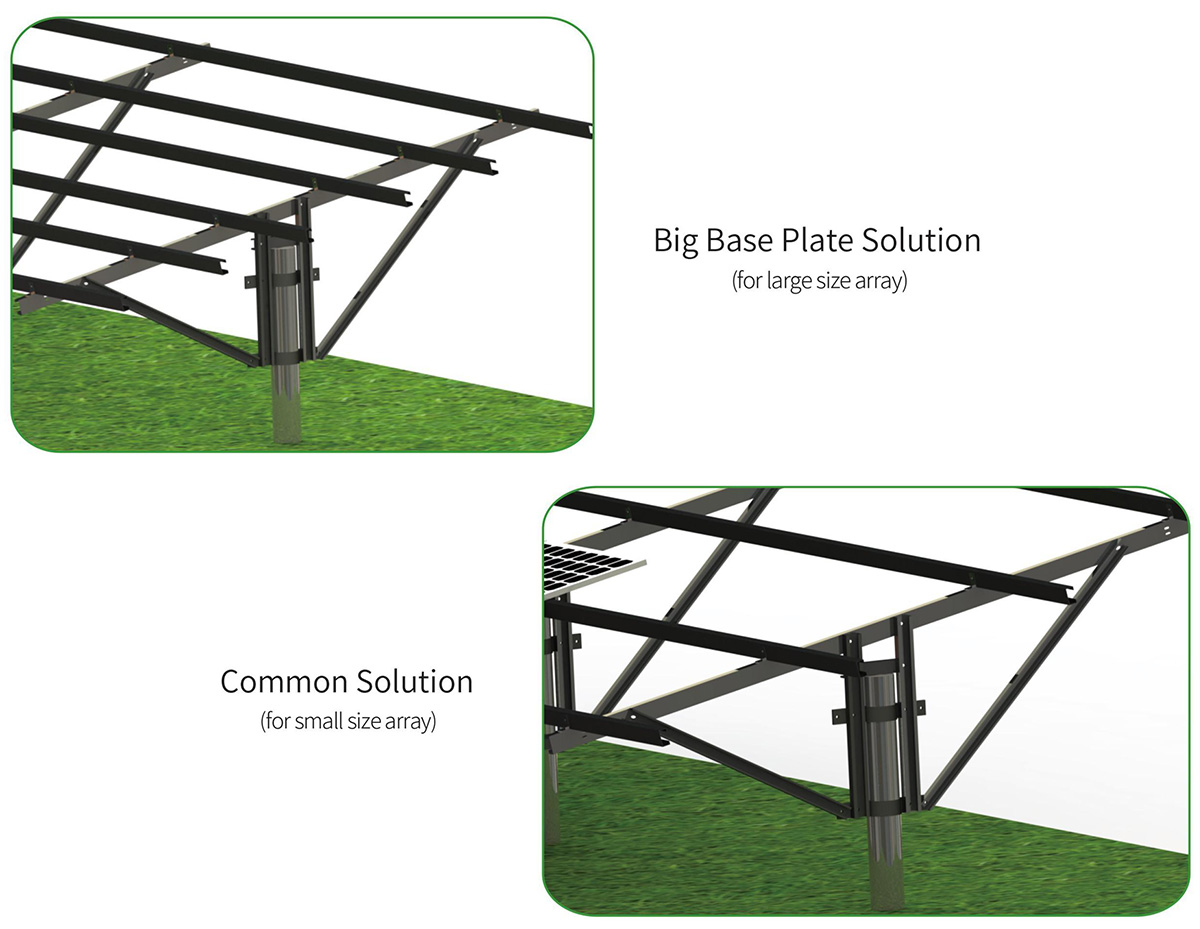

03 أنواع الأعمدة المتوفرة
05 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | أرضي |
| مؤسسة | تثبيت على ركيزة / ركيزة خرسانية عالية (ارتفاع ≥ 600 مم) |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المادة الرئيسية | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| معيار | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
06 سيناريوهات تطبيق الصناعة
✔ محطة توليد الطاقة الكهروضوئية على سطح بركة السمك (مكملة لمصايد الأسماك والطاقة الكهروضوئية)
✔ مشاريع الطاقة الشمسية في المناطق المسطحة/المد والجزر
✔ محطة توليد الطاقة الجبلية
✔ المناطق الجيولوجية الناعمة مثل المسطحات الطينية
07 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
08 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
09 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
