معلومات المشروع

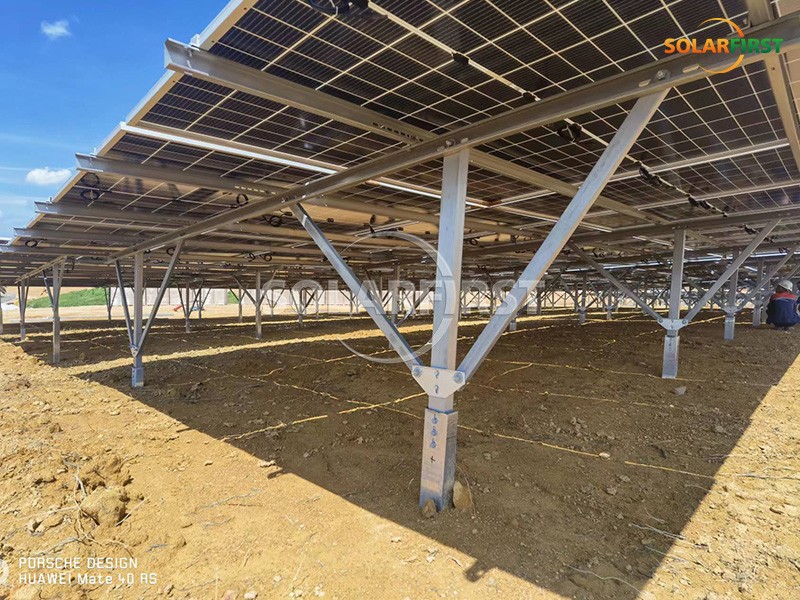

المشروع: مشروع محطة الطاقة الشمسية الكهروضوئية الأرضية بقدرة 79 ميجاوات في ماليزيا
وقت إنجاز المشروع: 2023
موقع المشروع: الفلبين
قدرة التركيب: 79 ميجاوات
شاشة عرض دقيقة تتجاوز الحدود
01 وصف المنتج

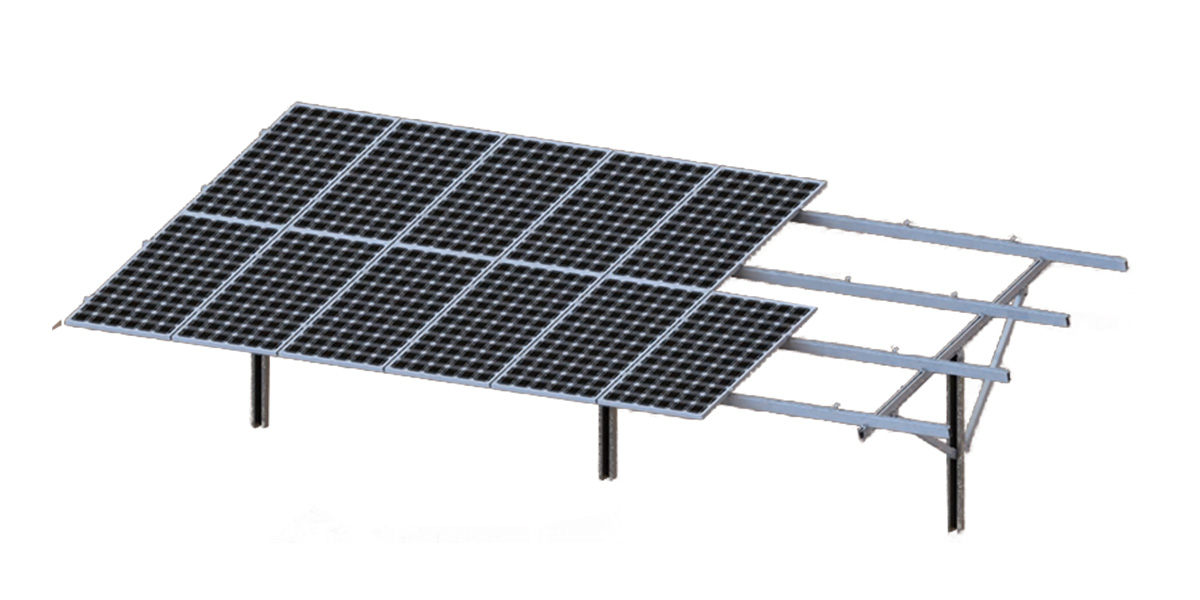

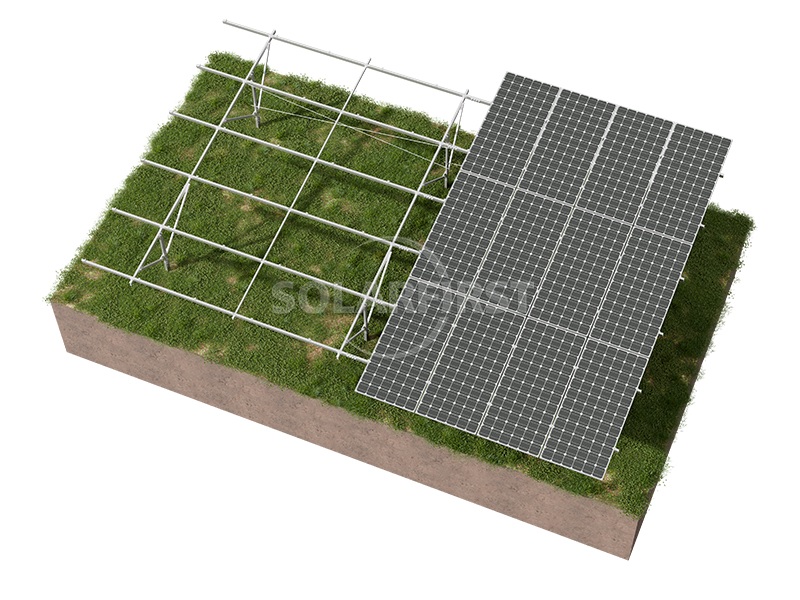

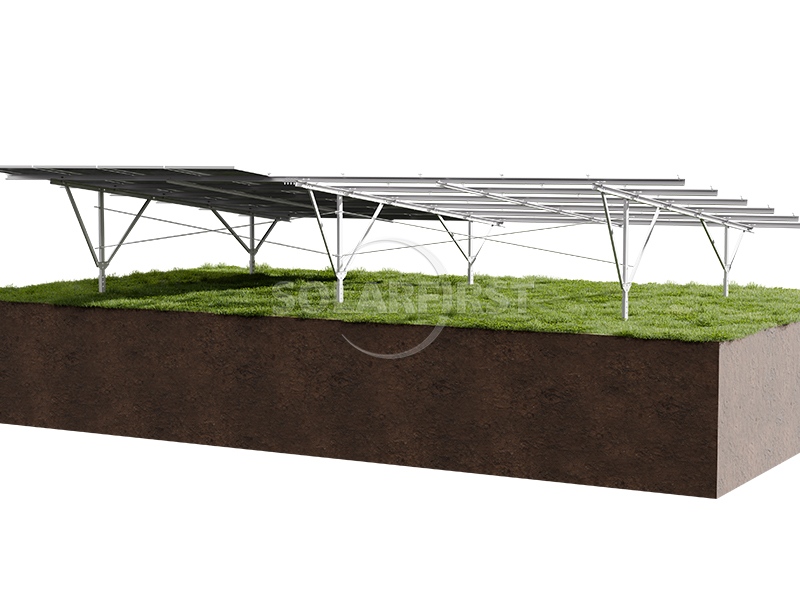

يوفر نظام التثبيت الأرضي للألواح الشمسية باستخدام ركائز مدكّة حلاً اقتصاديًا وفعالًا لمشاريع محطات الطاقة الشمسية التجارية الكبيرة ومشاريع المرافق العامة، وهو مناسب بشكل خاص للتضاريس غير المستوية. باستخدام أساس ركائز مدكّة، يُغني هذا النظام عن الحفر المكثف، مما يُقلل بشكل كبير من وقت التركيب وتكاليف العمالة.
مزود بآلة دقّ ركائز، يسمح النظام بتركيب كل ركيزة بسرعة ودقة، مما يجعله مثاليًا للتطبيقات واسعة النطاق. تتوفر خيارات تكوين متعددة - بما في ذلك ركائز مفردة أو مزدوجة، وأذرع مفردة أو مزدوجة - مما يتيح مرونة في التكيف مع مختلف ظروف الموقع ومتطلبات المشروع. الهيكل الرئيسي مصنوع من الفولاذ المجلفن بالغمس الساخن أو سبائك الألومنيوم المؤكسد، مما يضمن مقاومة التآكل والمتانة طويلة الأمد في ظل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع.
توفر مجموعة الطاقة الشمسية المثبتة على الأرض هذه حلاً أساسيًا فعالاً من حيث التكلفة ومتعدد الاستخدامات وموثوقًا به للمنشآت الشمسية في الحقول المفتوحة، مما يساعد على تحقيق تحول أسرع للمشروع وخفض التكاليف الإجمالية.

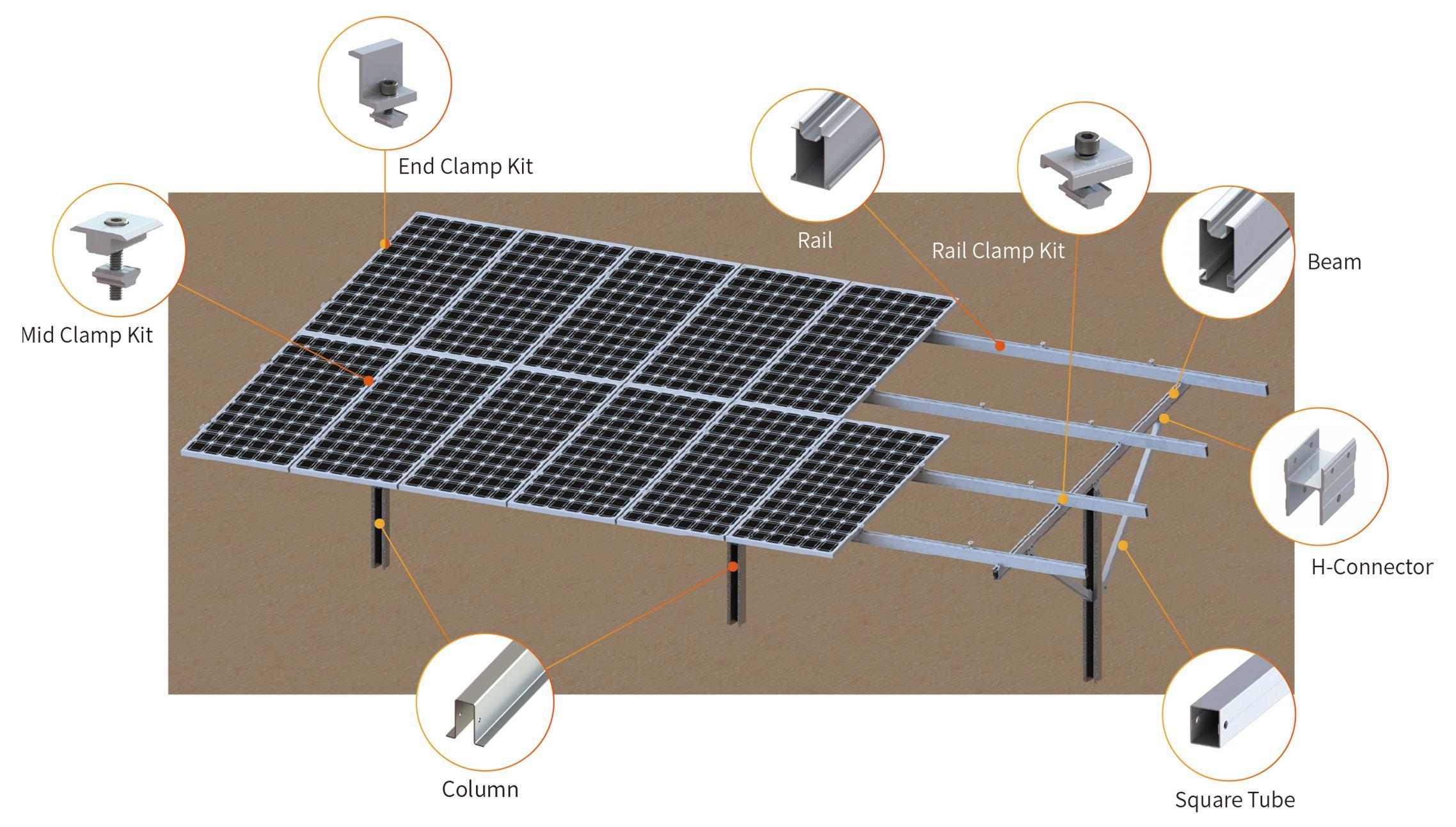

02 مخطط تخطيطي للملحقات

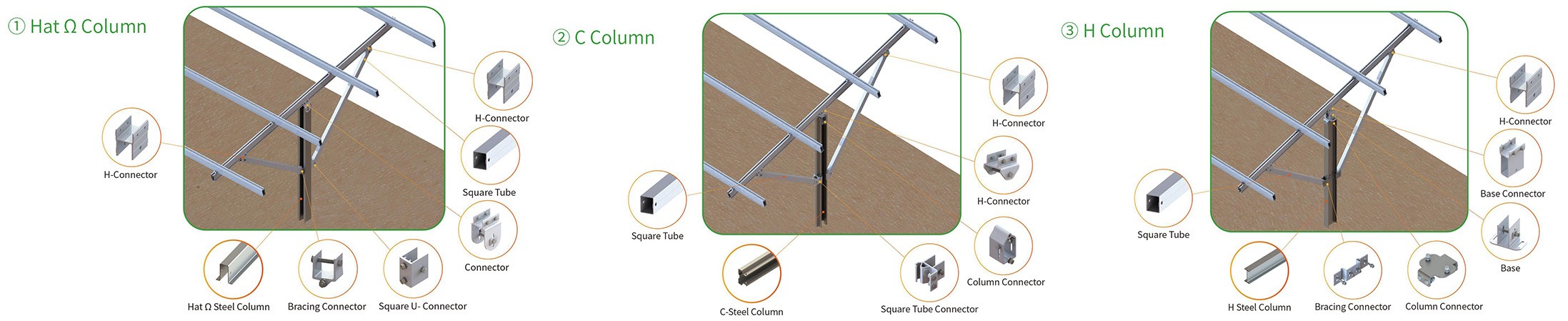

03 أنواع الأعمدة المتوفرة
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | أرضي |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المادة الرئيسية | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| معيار | الألومنيوم المؤكسد AL6005-T5، الفولاذ المجلفن بالغمس الساخن، فولاذ المغنيسيوم والألومنيوم المجلفن، الفولاذ المقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ محطات الطاقة الكهروضوئية الجبلية/التلالية
✔ محطة توليد الطاقة على أرض صحراوية غير مستوية
✔ حدائق الطاقة الشمسية الكهروضوئية واسعة النطاق
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
09 حالة المشروع
