The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
خيارات اللون/المظهر :
Natural silver（Colored according to customer requirements）شهادة :
Anodized Aluminum AL6005-T5, Hot Dip Galvanized Steel, Zn-Al-Mg pre-coated steel, Stainless Steel SUS304معالجة المواد والسطح :
CE, ISO 9001, SGS01 وصف المنتج

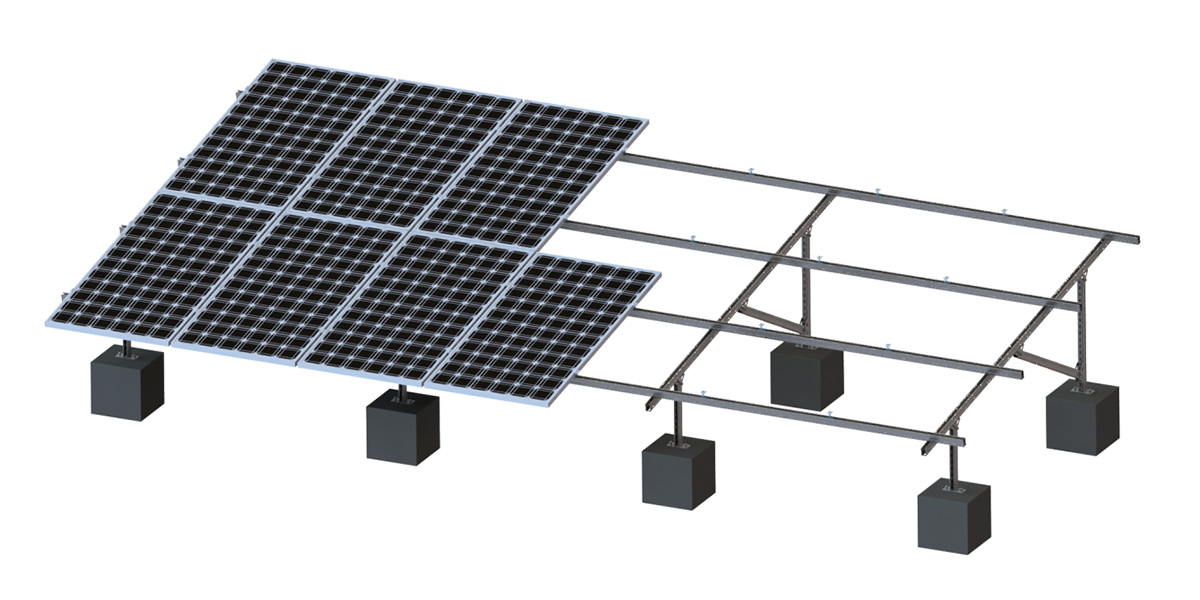

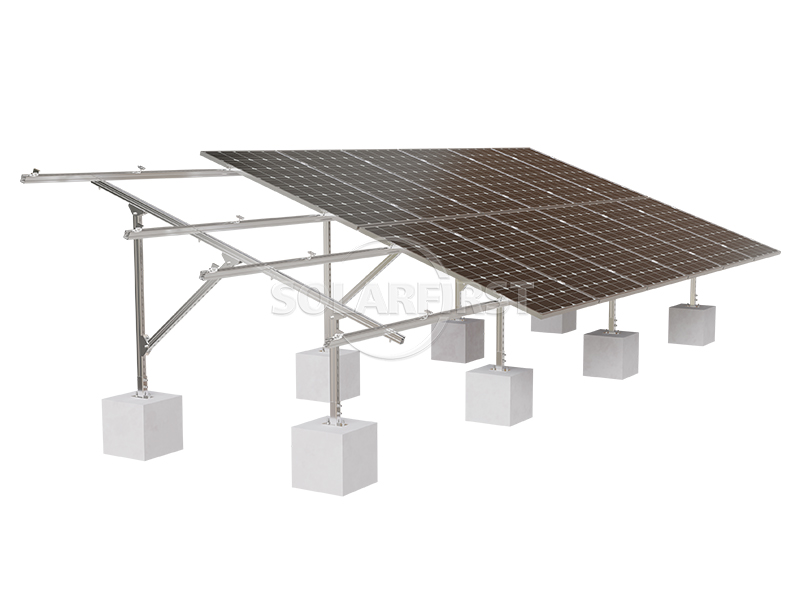

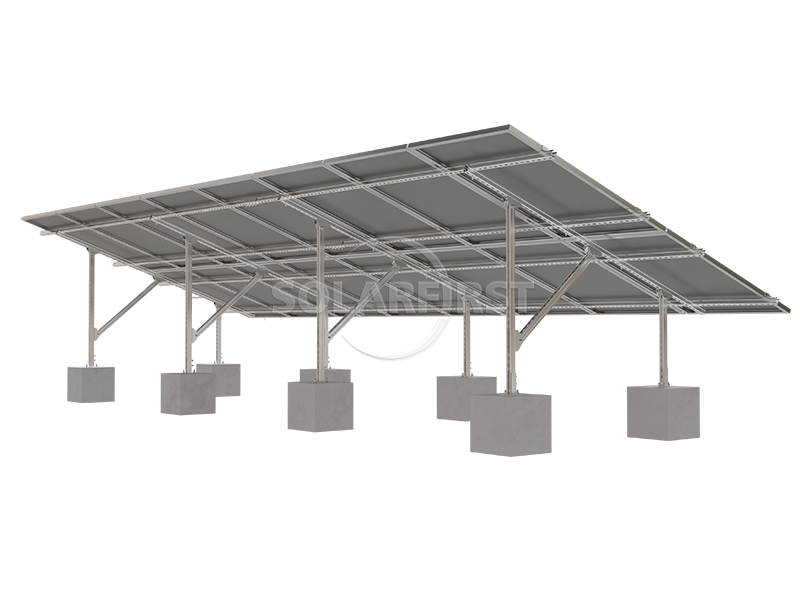

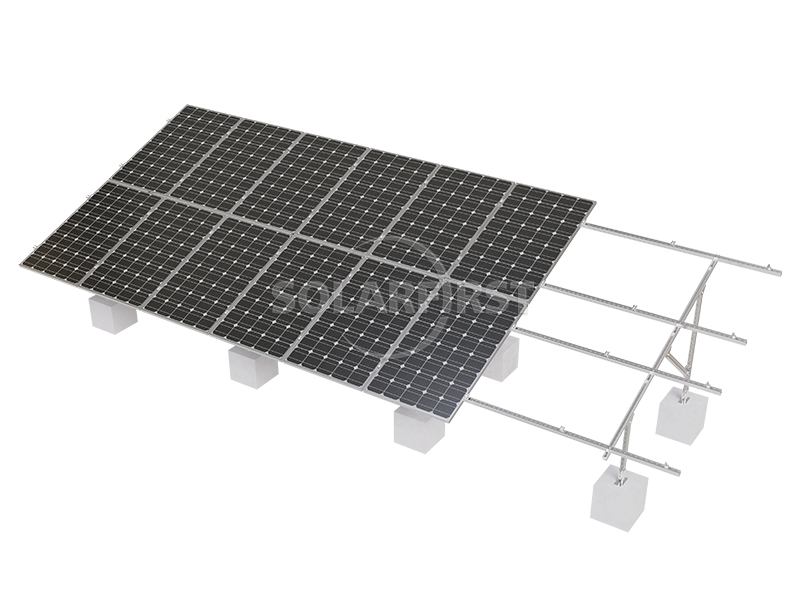

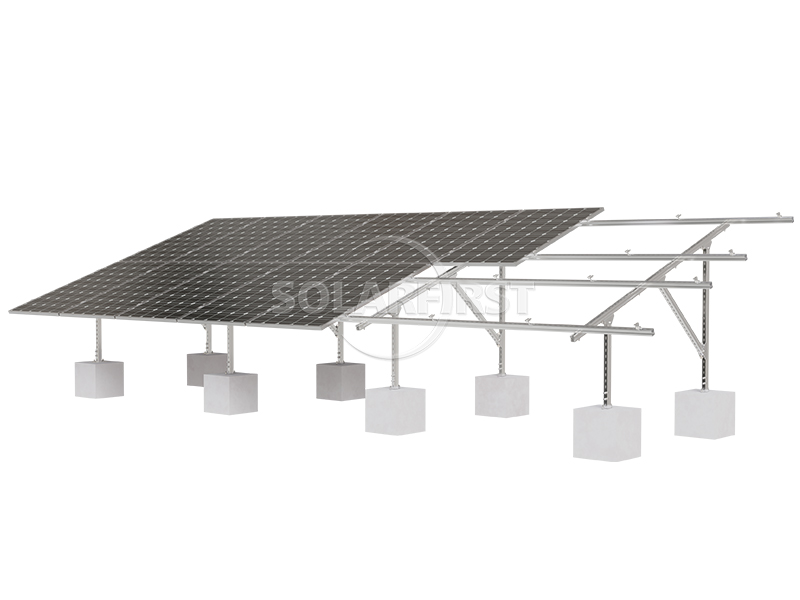

صُمم نظام التثبيت الأرضي المصنوع من الألومنيوم هذا خصيصًا لتركيبات الطاقة الشمسية عالية المقاومة للتآكل في الأراضي المفتوحة. مصنوع من سبيكة الألومنيوم 6005 والفولاذ المقاوم للصدأ SUS304، ويوفر هيكله متانة فائقة وعمرًا افتراضيًا طويلًا، وهو مثالي لمجموعة واسعة من ظروف التربة عند استخدامه مع الأساسات الخرسانية.

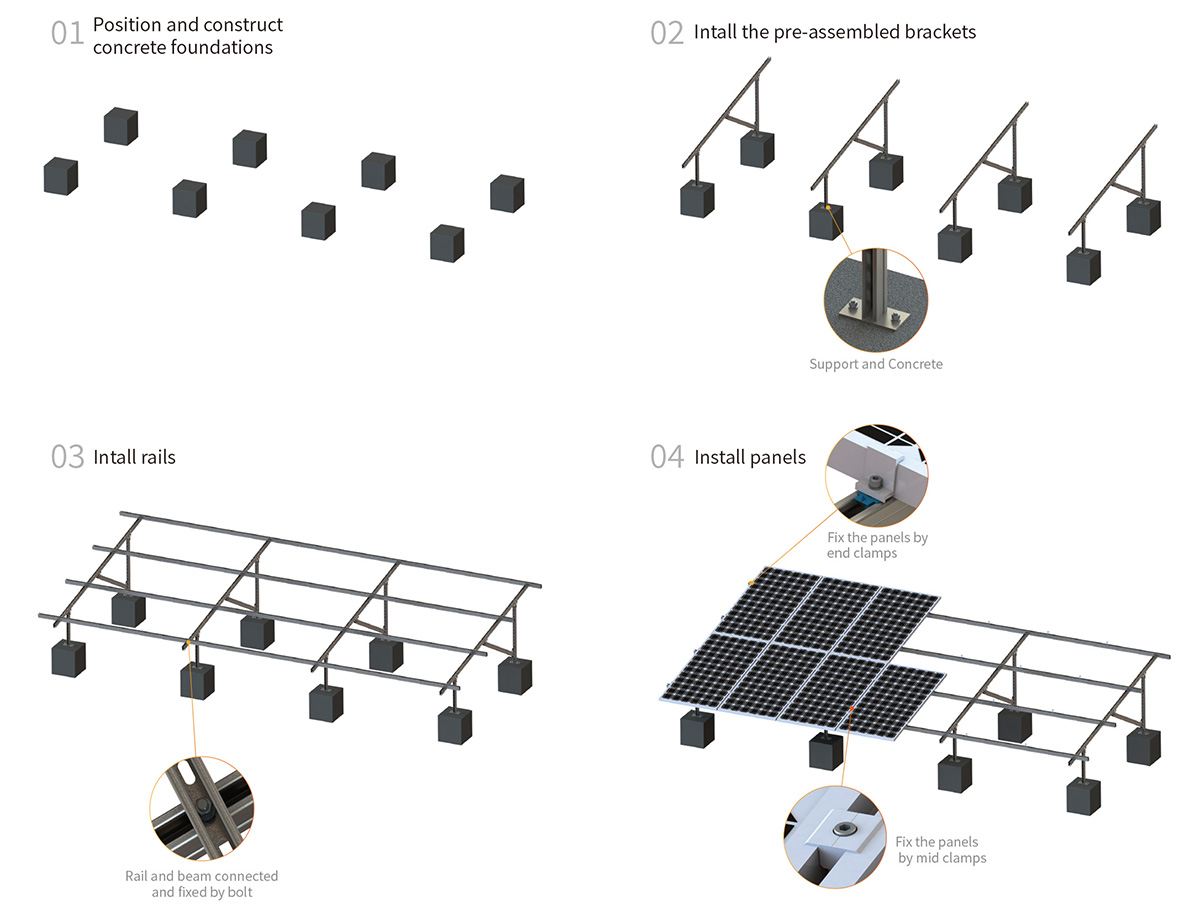

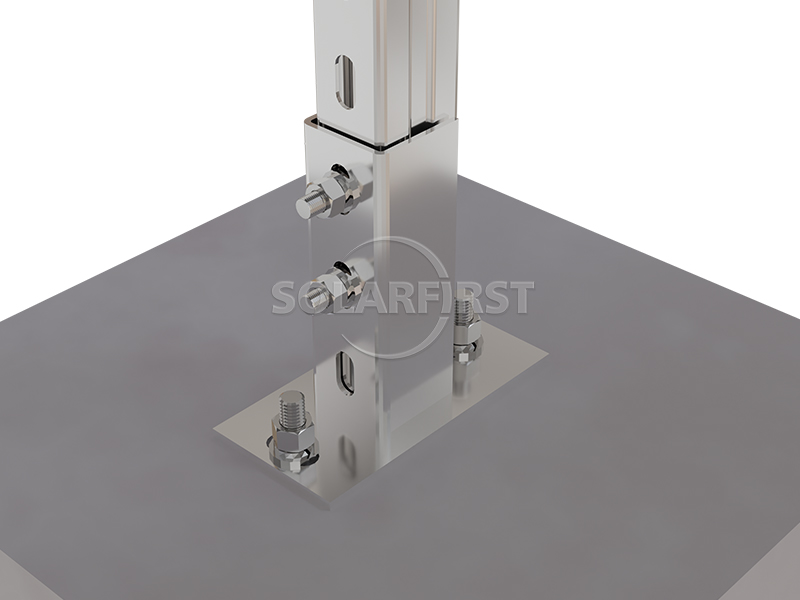

يتم تجميع العوارض والدعامات الرئيسية مسبقًا في المصنع لتقليل العمالة في الموقع وتسريع عملية التركيب. تتيح لوحة القاعدة ذات التصميم الفريد إمكانية تعديل الارتفاع والوضع الأمامي والخلفي، مما يوفر مرونةً للتكيف مع مختلف التضاريس ومتطلبات تصميم الوحدات.
يتناسب هذا الهيكل الشمسي المثبت على الأرض مع ظروف الموقع المتنوعة ومتطلبات الأحمال، ويضمن التركيب الفعال والفعال من حيث التكلفة مع الحفاظ على أداء ممتاز مضاد للتآكل دون الحاجة إلى معالجات لاحقة.

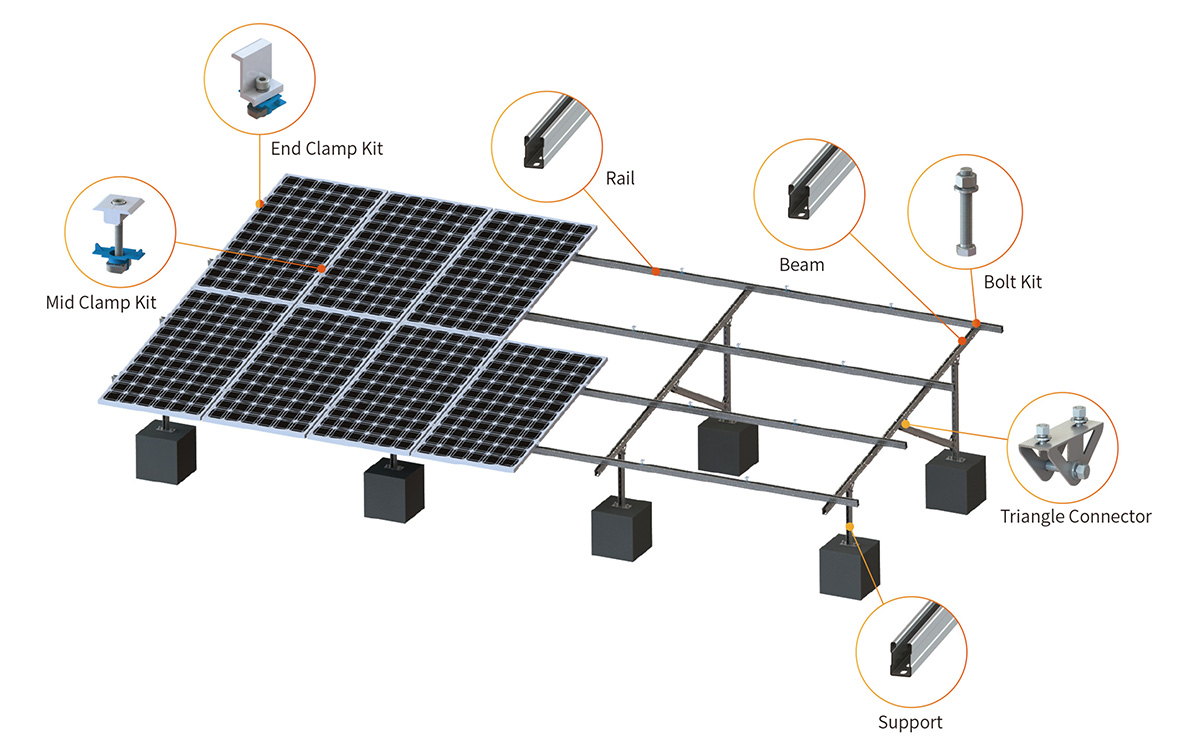

02 مخطط تخطيطي للملحقات

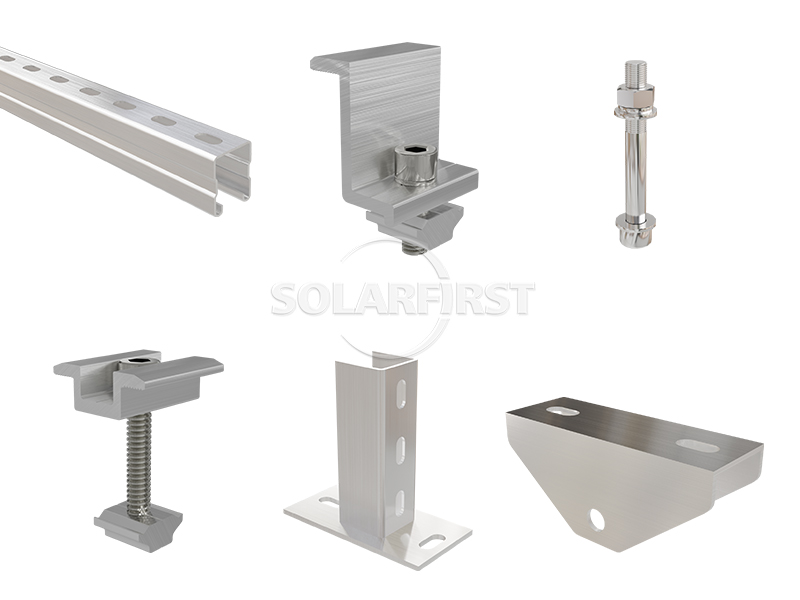

03 مكونات المنتج
04 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | أرضي |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| مؤسسة | وبر لولبي / خرساني |
| المادة الرئيسية | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| معيار | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ محطات الطاقة الكهروضوئية المثبتة على الأرض في السهول/التلال
✔ مزرعة كهروضوئية مسطحة صحراوية/مدية
✔ حديقة الطاقة الشمسية الكهروضوئية على نطاق المرافق
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

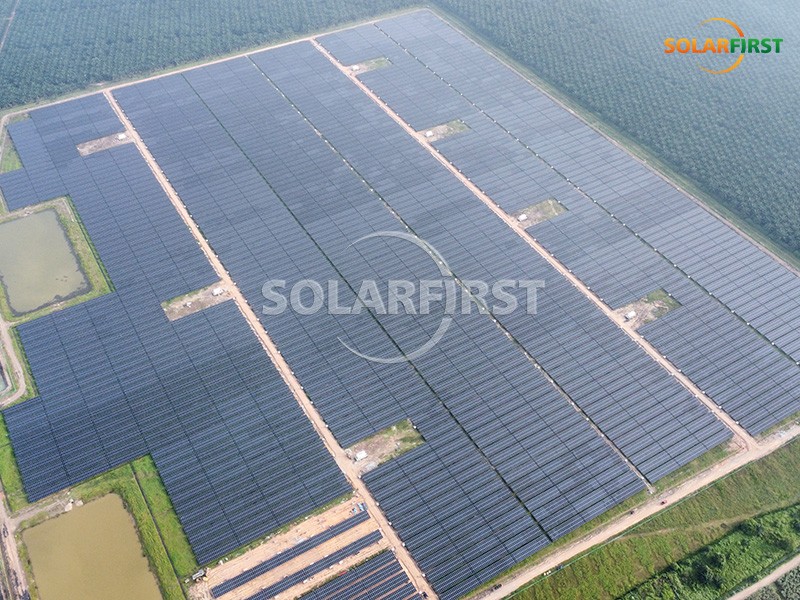

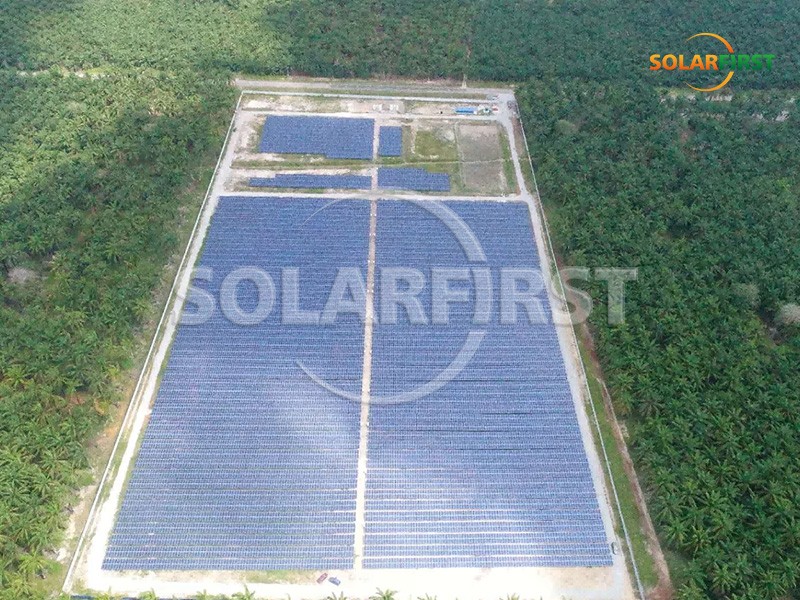

09 حالة المشروع
Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
