01 وصف المنتج

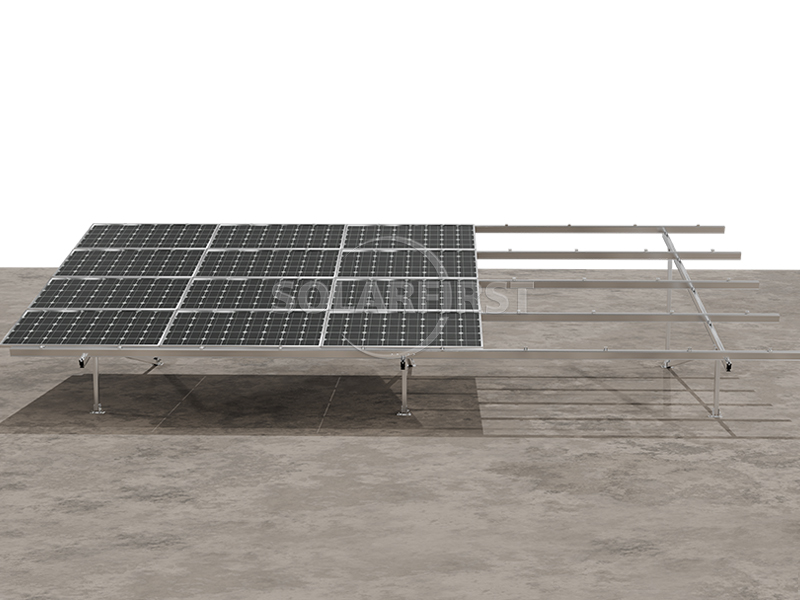

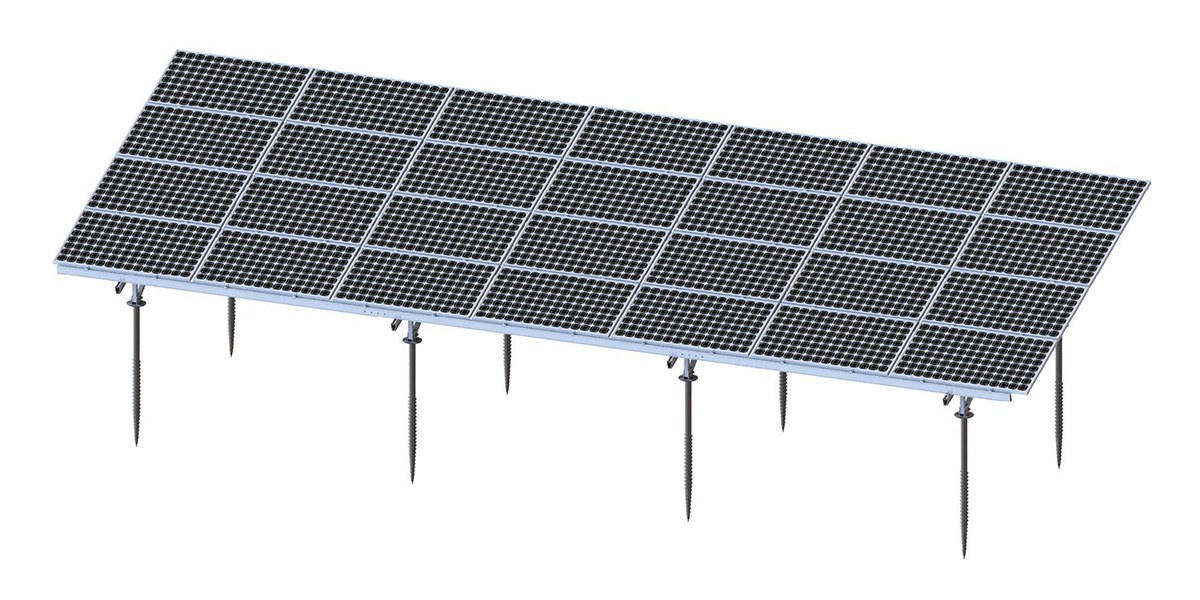

يُعد نظام تركيب الألواح الشمسية هذا هيكلاً عالي المقاومة للتآكل لمشاريع الطاقة الشمسية الأرضية، وهو مصنوع من سبائك الألومنيوم 6005 والفولاذ المقاوم للصدأ 304.

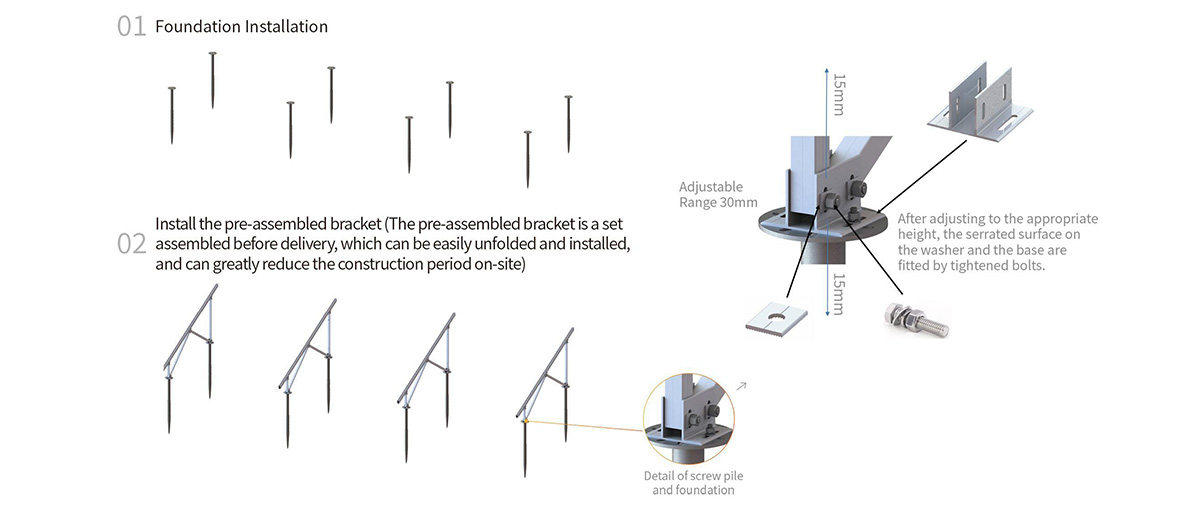

سيتم تجميع العوارض والدعامات مسبقًا في المصنع قبل التسليم، لتوفير وقت العمل في الموقع. يضمن تصميم القاعدة الخاص نطاقًا قابلًا للتعديل في الارتفاع والاتجاه الأمامي والخلفي، ليتناسب مع موقع التركيب.
سيتم اختيار أنواع الهياكل المختلفة وفقًا لظروف الموقع ومتطلبات الأحمال.

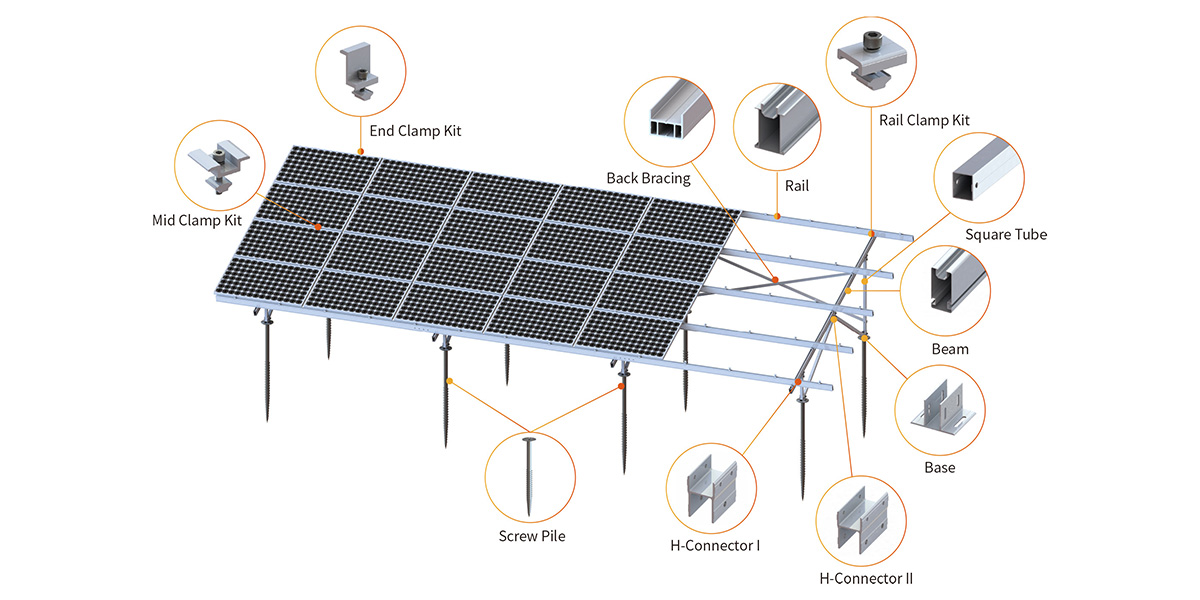

02 مخطط تخطيطي للملحقات

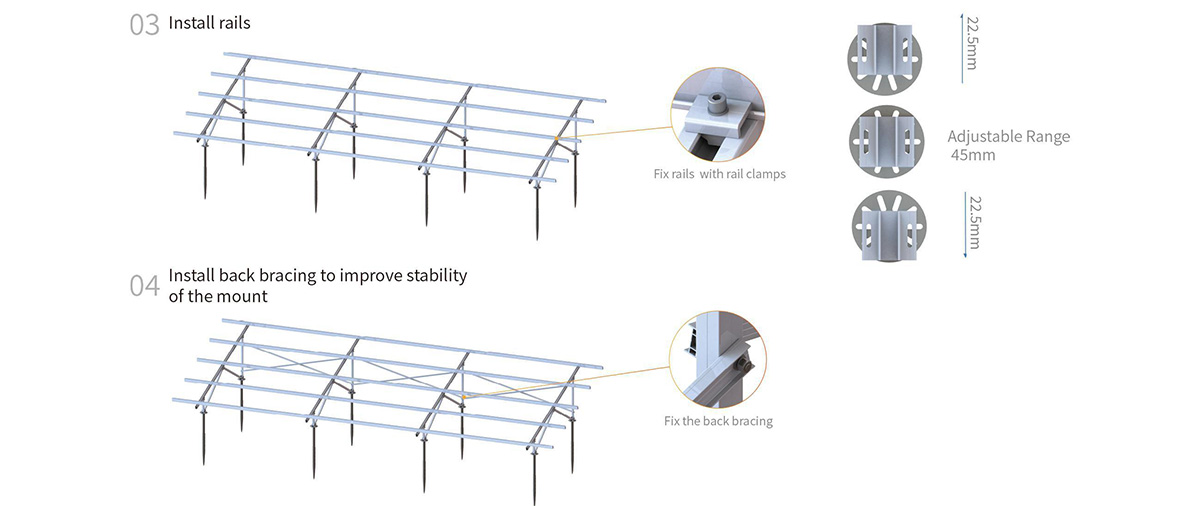

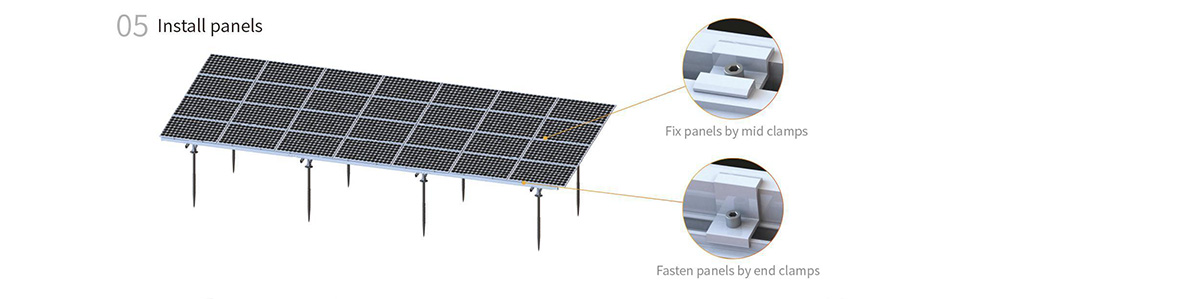

03 الهيكل
5 معايير هندسية أساسية
| المؤشرات الرئيسية | تفاصيل المعلمات |
| السقف المناسب | أرضي |
| أحمال الرياح | 60 م/ث |
| حمولة ثلجية | 1.4 كيلو نيوتن/م² |
| مؤسسة | ركائز لولبية / خرسانية |
| المادة الرئيسية | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| معيار | ألومنيوم مؤكسد AL6005-T5، فولاذ مجلفن بالغمس الساخن، فولاذ مطلي مسبقًا بالزنك والألومنيوم والمغنيسيوم، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
6 سيناريوهات تطبيقية صناعية
✔ محطات الطاقة الكهروضوئية الأرضية في السهول/التلال
✔ مزرعة كهروضوئية صحراوية/مسطحة مدية
✔ حديقة كهروضوئية على نطاق المرافق
7 خدمات فنية احترافية
▶ تصميم الحلول والتحليل الهيكلي:
تقديم رسومات حلول مخصصة، وتقارير حساب الأحمال (بما في ذلك تحليل أحمال الرياح/أحمال الثلوج/القوى الزلزالية) أو رسومات التجميع.
▶المسح الميداني:
يقوم المهندسون بإجراء تحقيقات ميدانية حول ظروف التربة بالتعاون مع متخصصين محليين في مجال دراسة التربة.
▶التدريب والإرشادات المتعلقة بالتركيب:
قم بتوفير مقاطع فيديو للتثبيت، وكتيبات التثبيت، وإرشادات التثبيت في الموقع لضمان التثبيت الآمن والكامل.
08 نظام التحقق الفني
توفير فيديوهات تركيب موحدة، وأدلة تشغيل، وإرشادات فنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ اختبارات بيئية قاسية
• اجتاز اختبار الصدمة عند درجة حرارة منخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (أكثر من 3000 ساعة)
• اختبارات قاسية مثل محاكاة إعصار بسرعة 60 متر/ثانية.
▶ شهادة جهة خارجية
• نحن نحمل شهادات اعتماد ضغط الرياح، وضغط الثلوج، ومقاومة الزلازل، والمواد الصادرة عن TUV وSGS وغيرها من المؤسسات لضمان امتثال المشاريع العالمية.
9. الطرود والشحن
التعبئة والتغليف وفقًا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
دراسة حالة المشروع 10
Solar First's ground-mounted solar system is an east-west adjustable, pre-assembled bracket solution designed for large commercial and utility ground-mounted solar installations. It utilizes a durable helical pile foundation, ensuring rapid deployment, robust structural support, and long-term corrosion resistance.
تفاصيل
The Solar First Inward-Curved C-Shaped Steel Ground Mounting System is a high-performance solution designed for large-scale ground-mounted plants and projects on complex terrain.
تفاصيل
