معلومات المشروع
محطة الطاقة الأرضية في فيتنام
القدرة المركبة: 108 ميجاوات
نوع المنتج: دعامة تثبيت PHC
وقت البناء: 2020
الشركة الشريكة: GE Vietnam
شاشة عرض دقيقة تتجاوز الحدود
منتجات

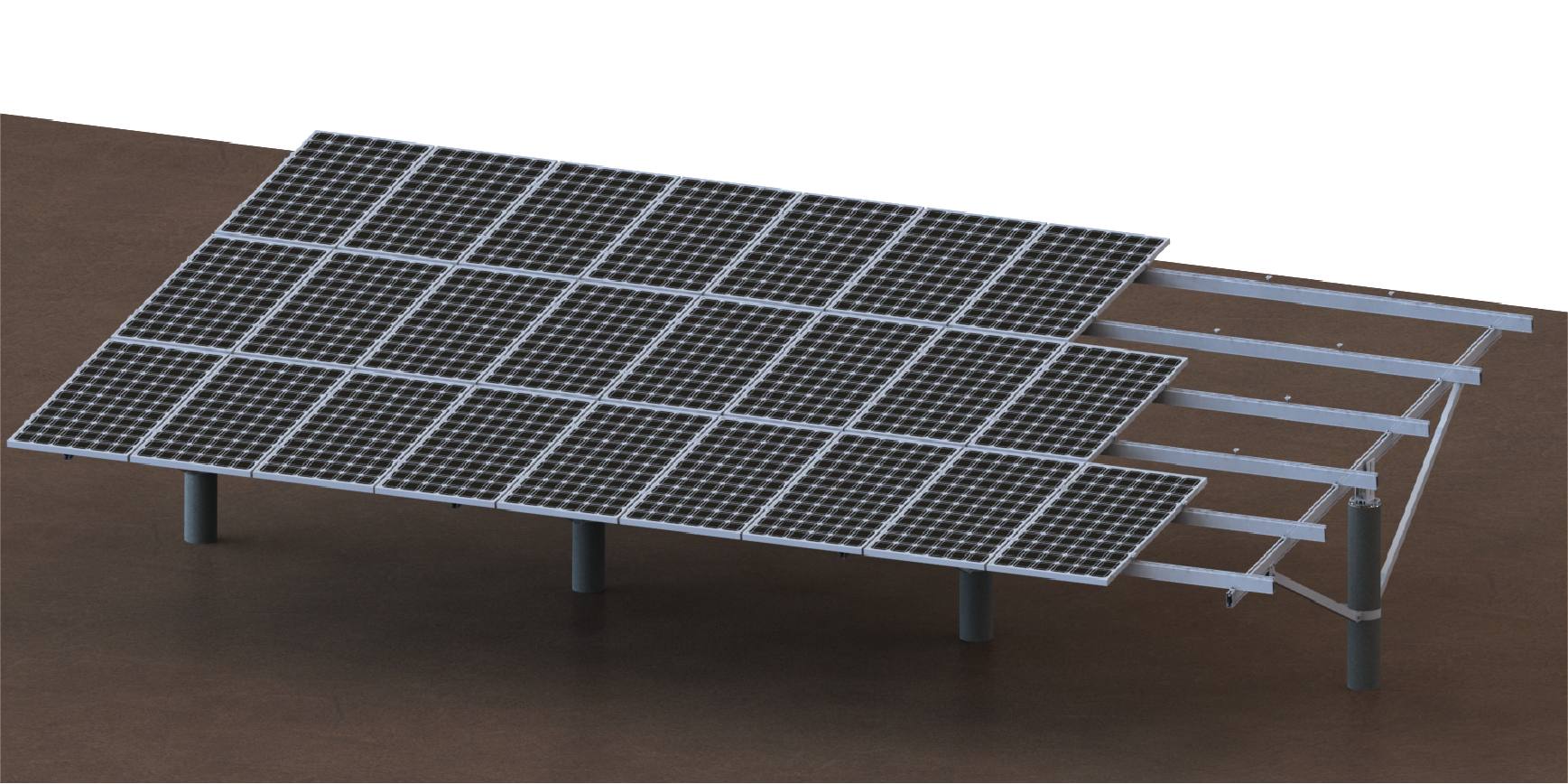

تركيب شمسي أرضي تركيب أرضي لركائز PHCنظام التثبيت الأرضي للطاقة الشمسية PHC المصنوع من الألومنيوم
01 وصف المنتج
نظام PHC للألمنيوم للتركيب الأرضي هو حل مبتكر لتركيب ألواح الطاقة الشمسية على الرفوف، مصمم لمحطات الطاقة الشمسية التجارية ومشاريع المرافق، بما في ذلك مشاريع الطاقة الشمسية الكهروضوئية في مصايد الأسماك. يستخدم هذا النظام أكوامًا خرسانية مسبقة الإجهاد عالية القوة كأساسات، ولا يتطلب حفرًا أرضيًا، مما يقلل بشكل كبير من التأثير البيئي ويُبسط التركيب في مختلف التضاريس، مثل أحواض الأسماك، والمسطحات الطينية، والمنحدرات، ومناطق المد والجزر.
صُمم هذا الهيكل من الألومنيوم المؤكسد عالي القوة AL6005-T5 ومواد مقاومة للتآكل، مما يوفر متانة وموثوقية استثنائيتين في ظل الظروف الصعبة، ويتحمل أحمال رياح تصل إلى 60 مترًا في الثانية وأحمال ثلوج تصل إلى 1.4 كيلو نيوتن/متر مربع. تتيح أكوام PHC الجاهزة التركيب السريع، وتقليل الصيانة، وتوفير القدرة على التكيف مع المناطق ذات الخلوص العالي أو المناطق المعرضة للفيضانات.
تجمع مجموعة التركيب الأرضي للطاقة الشمسية هذه بين التصميم الفعال والتوافق البيئي والفعالية من حيث التكلفة، مما يجعلها خيارًا مثاليًا للمشاريع واسعة النطاق حيث لا تكون الأساسات التقليدية مجدية.

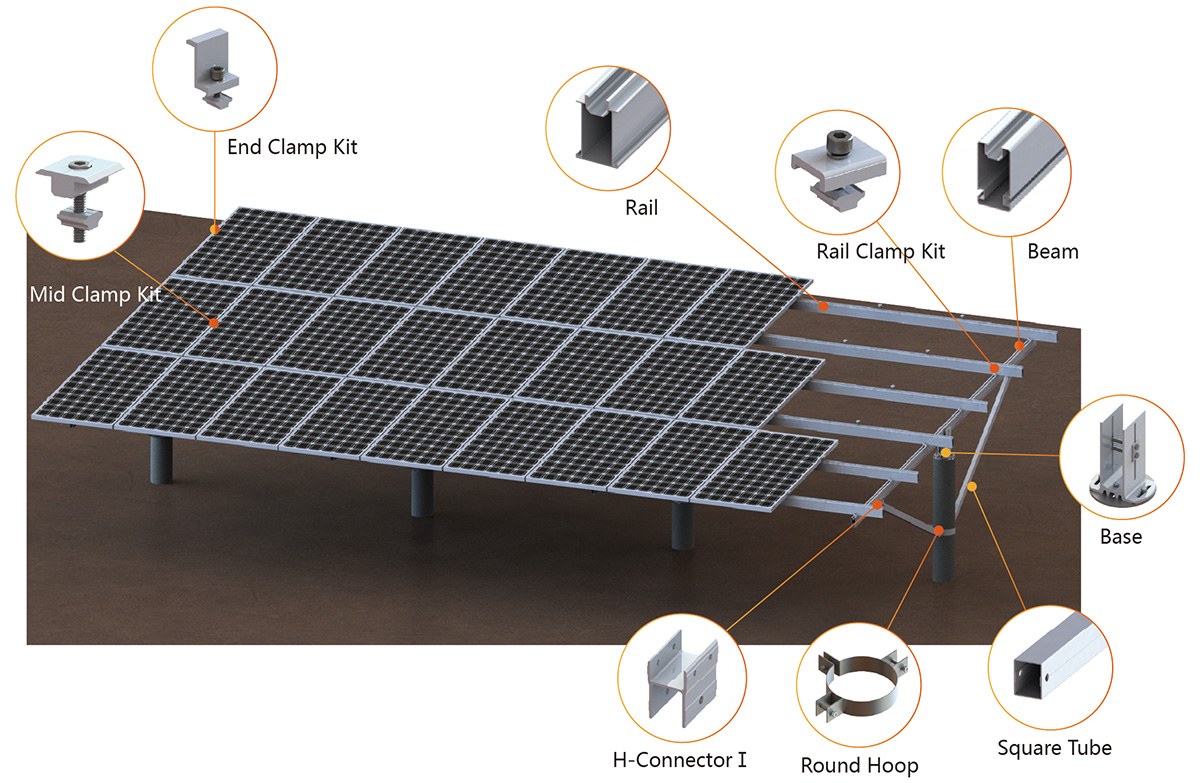

02 مخطط تخطيطي للملحقات

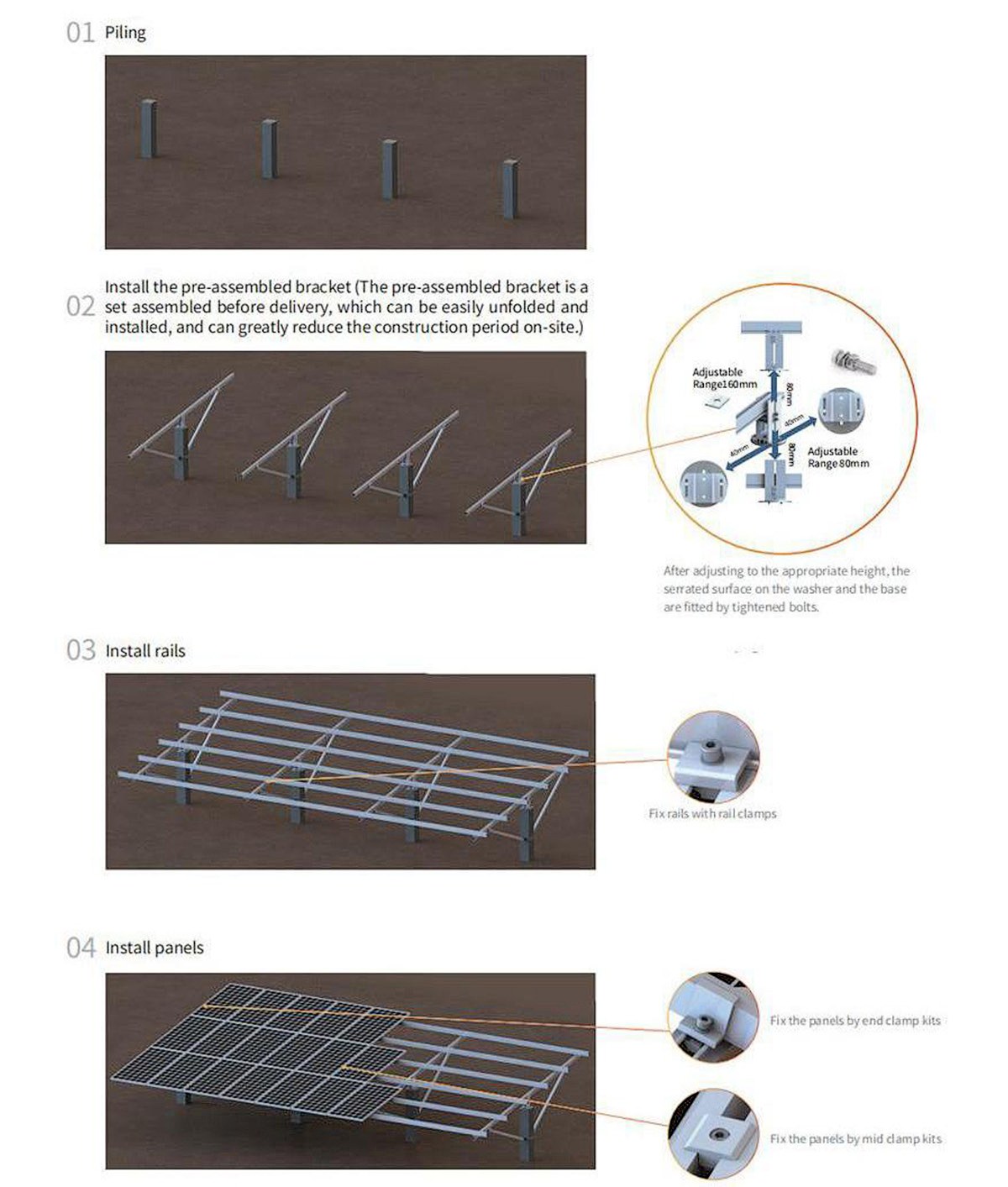

03 خطوات التثبيت
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| السقف المطبق | أرضي |
| مؤسسة | أكوام خرسانية مغزولة / أكوام خرسانية عالية (ارتفاع ≥ 600 مم) |
| حمل الرياح | 60 م/ث |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المادة الرئيسية | AS/NZS1170، JIS C8955:2017، GB50009-2012، DIN 1055، IBC 2006 |
| معيار | فولاذ مؤكسد AL6005-T5، فولاذ مطلي بالغمس الساخن، فولاذ مقاوم للصدأ SUS304 |
| ضمان | ضمان لمدة 10 سنوات |
05 سيناريوهات تطبيق الصناعة
✔ محطة توليد الطاقة الكهروضوئية على سطح بركة السمك (مكملة لمصايد الأسماك والطاقة الكهروضوئية)
✔ مشاريع الطاقة الشمسية في المناطق المسطحة/المد والجزر
✔ محطة توليد الطاقة الجبلية
✔ المناطق الجيولوجية الناعمة مثل المسطحات الطينية
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
