معلومات المشروع

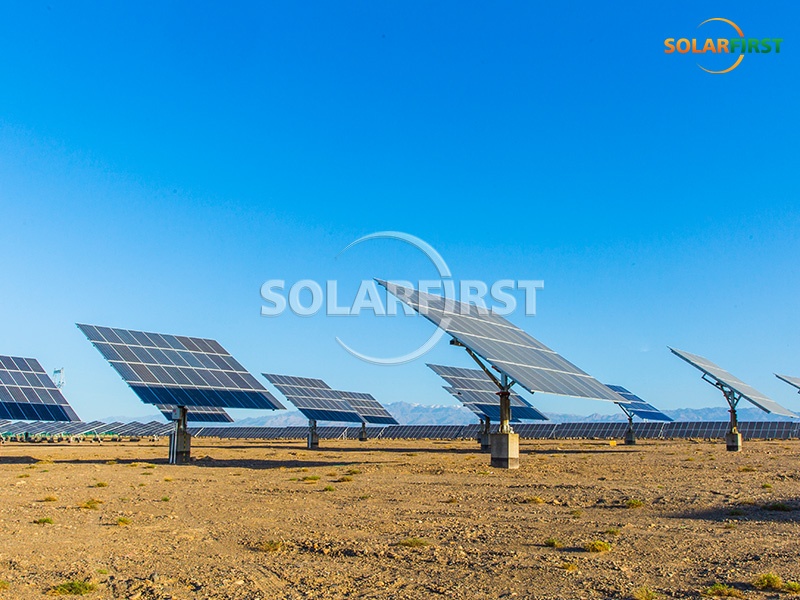

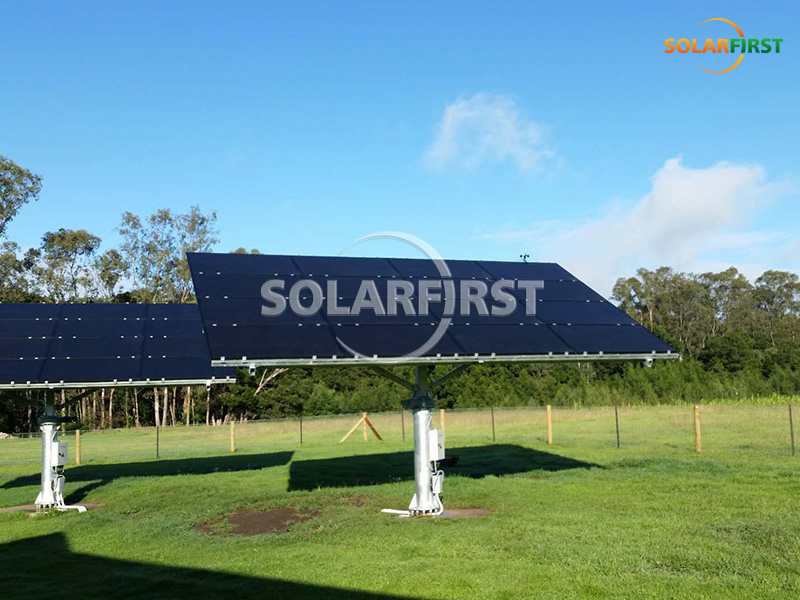

جنوب أفريقيا 120 كيلو واط تتبع ثنائي المحور
قدرة التركيب: 120 كيلو وات
نوع نظام التتبع: ثنائي المحور
موقع المشروع: جنوب أفريقيا
وقت البناء: يونيو 2018
شاشة عرض دقيقة تتجاوز الحدود

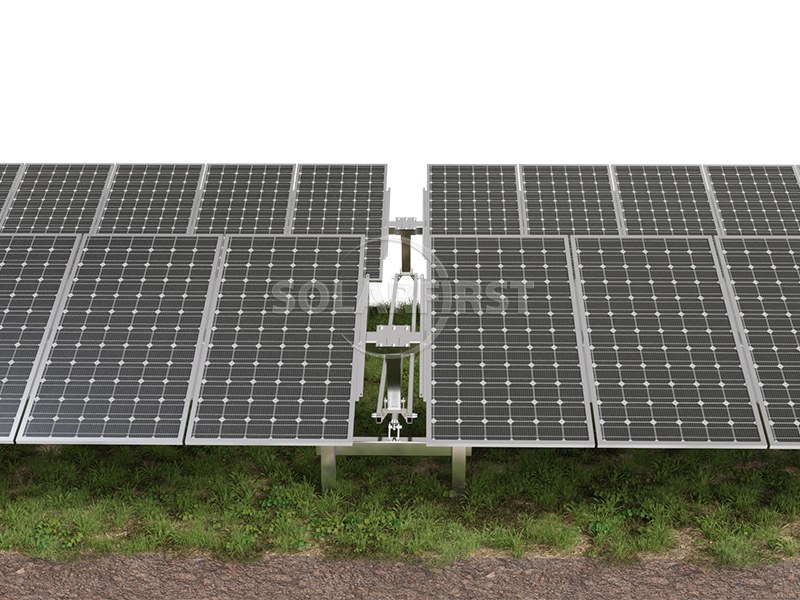

نظام تعقب الطاقة الشمسية أحادي المحور المرتبط بسلسلة Horizon S
01 وصف المنتج
صُمم نظام التتبع الشمسي أحادي المحور المترابط من سلسلة Horizon S لزيادة إنتاج الطاقة إلى أقصى حد من خلال مواءمة الألواح الشمسية باستمرار مع مسار الشمس طوال اليوم. صُمم هذا النظام لمحطات الطاقة الشمسية واسعة النطاق والمنشآت التجارية، ويجمع بين السعة العالية والتتبع الذكي والبنية المتينة لتقديم أداء فائق في مختلف التضاريس والظروف الجوية.
يتميز جهازا التتبع بتصميم مترابط مبتكر، حيث يدعم كل جهازي تتبع ما يصل إلى 120 وحدة (أربع سلاسل)، مما يُحسّن استغلال المساحة ويُقلل تكاليف توازن النظام. يتوافق جهاز التتبع مع وحدات الطاقة الشمسية الخلوية بقياس 182 مم/210 مم، ويعمل بكفاءة عالية ضمن إعدادات نظام 1000 فولت/1500 فولت. تُضبط تقنية التتبع الذكية زاوية الميل ضمن نطاق ±50 درجة بناءً على بيانات التضاريس والطقس الفورية، مما يضمن الحصول على الطاقة الأمثل.
صُمم النظام لتحمل البيئات القاسية، ويتضمن مخمدات لتقليل الرنين وتعزيز الاستقرار، بينما يسمح تصميمه الهيكلي الحصري واختباراته الدقيقة في نفق الرياح بتحمل سرعات رياح تصل إلى 45 مترًا في الثانية. صُنع من فولاذ مجلفن بالغمس الساخن أو مطلي بالزنك والألمنيوم والمغنيسيوم (متوسط سمك الطلاء ≥ 65 ميكرومتر)، مما يوفر مقاومة فائقة للتآكل ومتانة طويلة الأمد. يدعم النظام أنواعًا متعددة من الأساسات، بما في ذلك أساسات الخرسانة مسبقة الصب، والأساسات المصبوبة في الموقع، والأساسات الفولاذية، مما يوفر مرونةً لمواقع المشاريع المتنوعة.

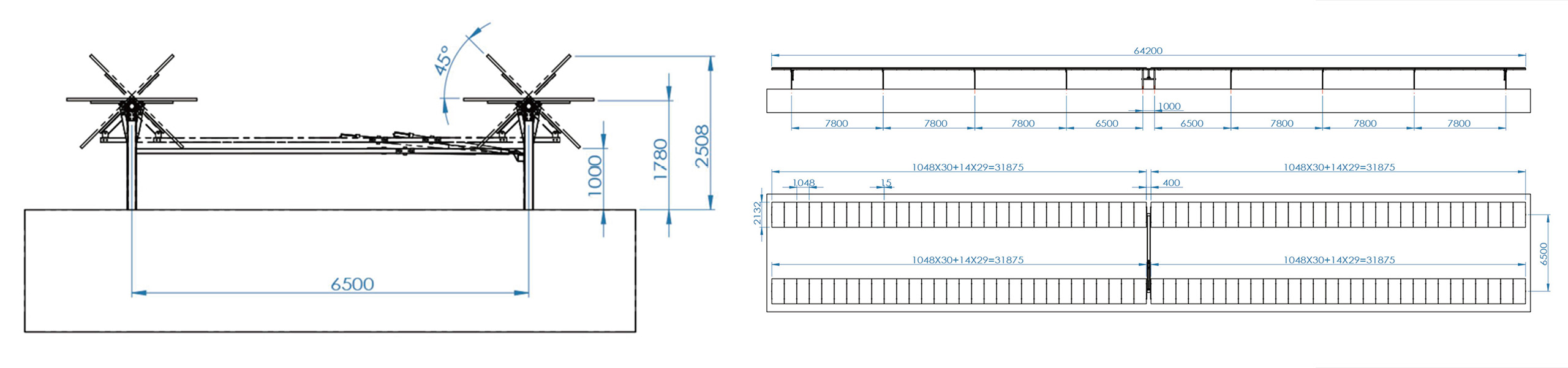

02 مخطط تخطيطي للملحقات

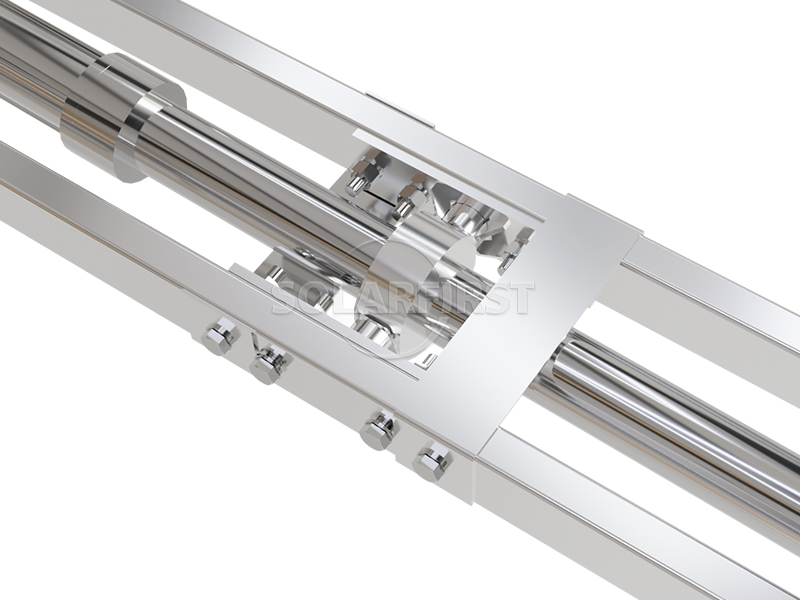

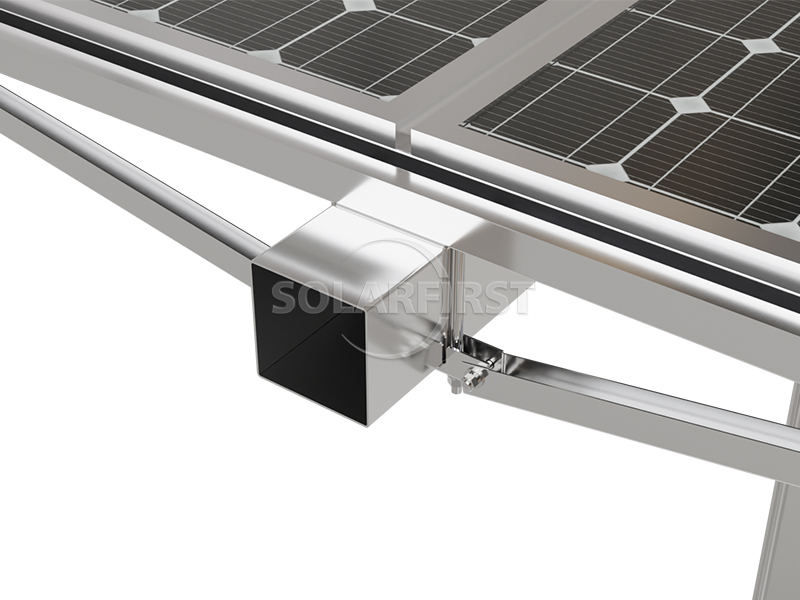

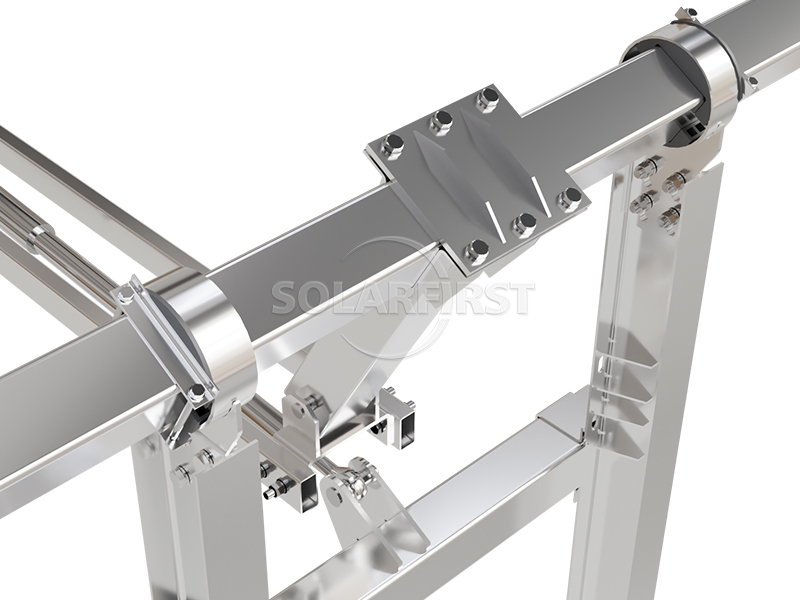

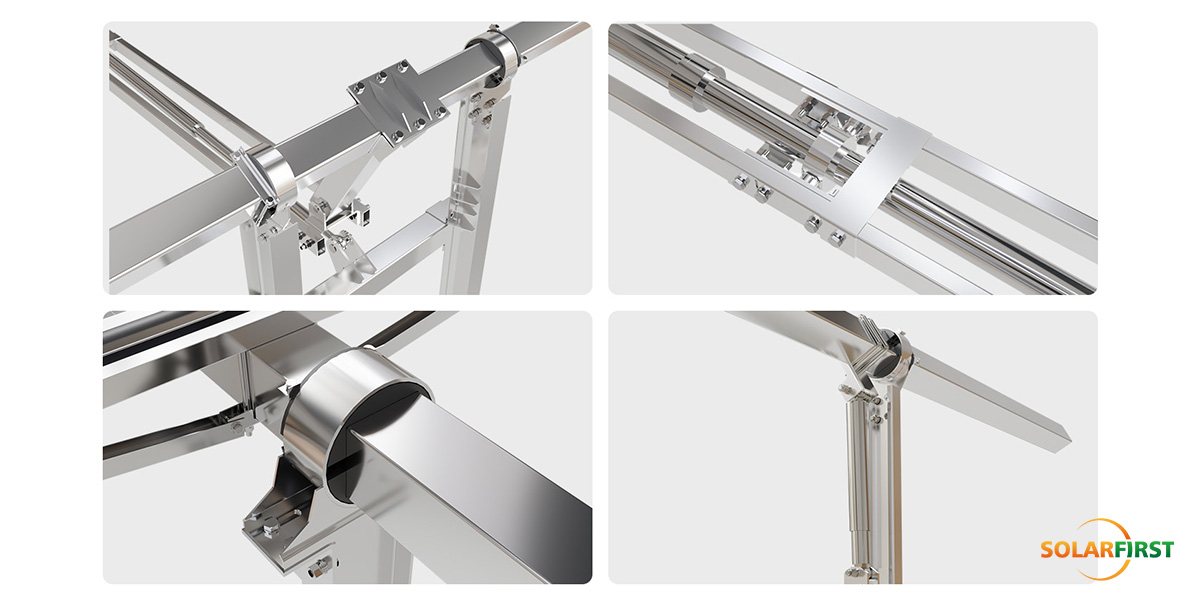

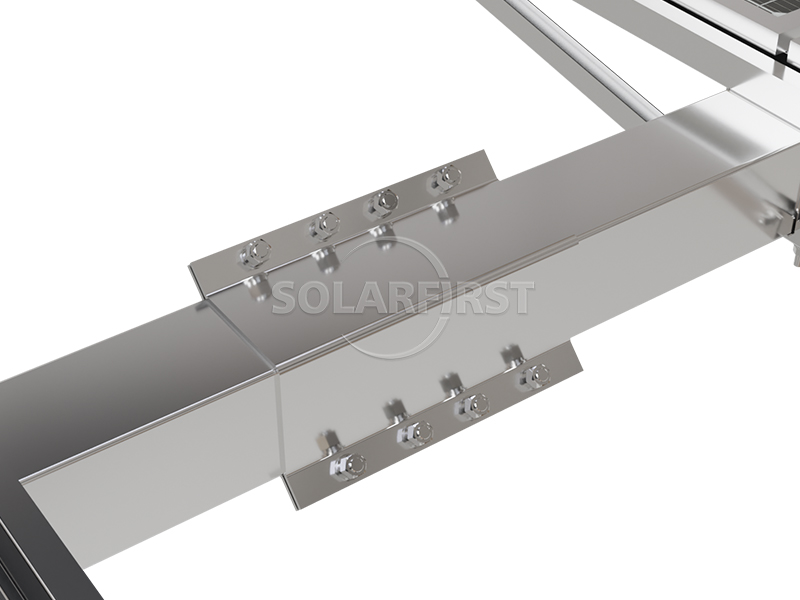

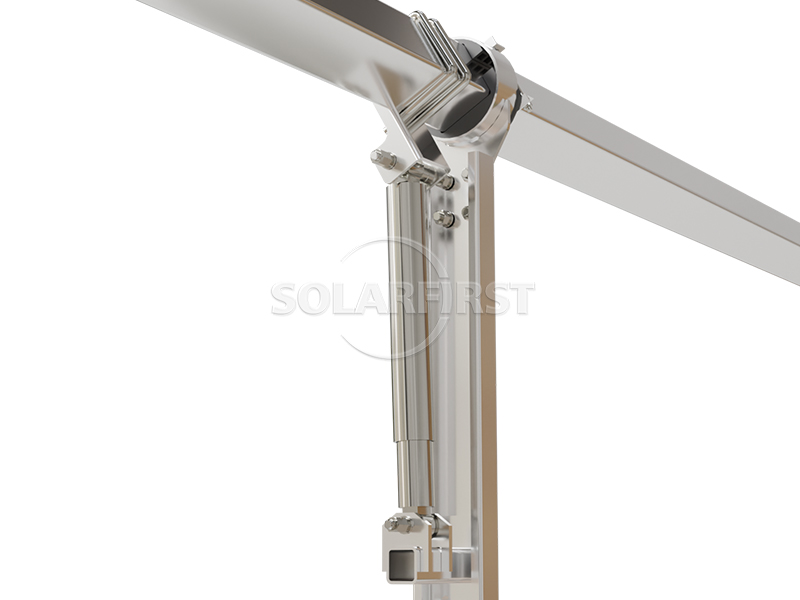

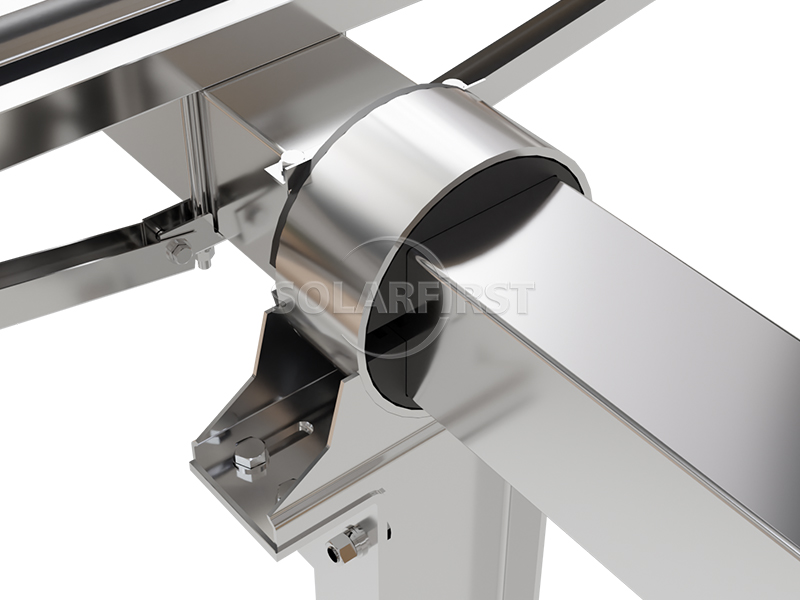

03 مكونات المنتج
04 معلمات الهندسة الأساسية
| تفاصيل المعلمة | |
| تقنية التتبع | تقنية التتبع |
| جهد النظام | 1000 فولت/1500 فولت |
| نطاق التتبع | ±50 درجة |
| سرعة الرياح العاملة | 18 م/ث (قابلة للتخصيص) |
| أقصى سرعة للرياح | 45 م/ث (ASCE7-10) |
| أقصى سرعة للرياح | <120 وحدة (قابلة للتخصيص) |
| المواد الرئيسية | فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك والألومنيوم والمغنيسيوم |
| متوسط سمك الطلاء | ≥65 ميكرون |
| نظام القيادة | المحرك الخطي |
| نوع الأساس | PHC / أكوام مصبوبة في الموقع / أكوام فولاذية |
05 سيناريوهات تطبيق الصناعة

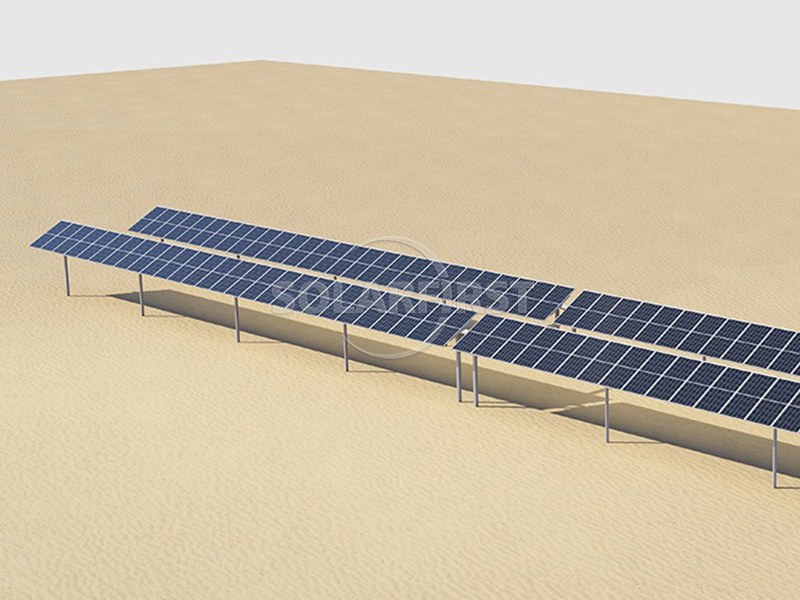

✔ الصحاري والأراضي الهامشية: الأنظمة المطبقة: أنظمة التتبع أحادية المحور وثنائية المحور
✔ المنحدرات والتضاريس المتموجة: الأنظمة القابلة للتطبيق: أنظمة المحور الواحد المائل/أنظمة المحور المزدوج التكيفية
✔ الطاقة الشمسية على الأسطح وإمدادات الطاقة المجتمعية: الأنظمة المطبقة: أنظمة المحور الواحد المسطحة خفيفة الوزن/أنظمة المحور المزدوج صغيرة الحجم
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
09 حالة المشروع
