معلومات المشروع
مشروع تتبع أحادي المحور مسطح بقدرة 20 ميجاوات في هانكسي، الصين
التثبيت: 20 ميجاوات
نوع نظام التتبع: محور واحد مسطح
موقع المشروع: شنشي
وقت البناء: مايو 2020
شاشة عرض دقيقة تتجاوز الحدود

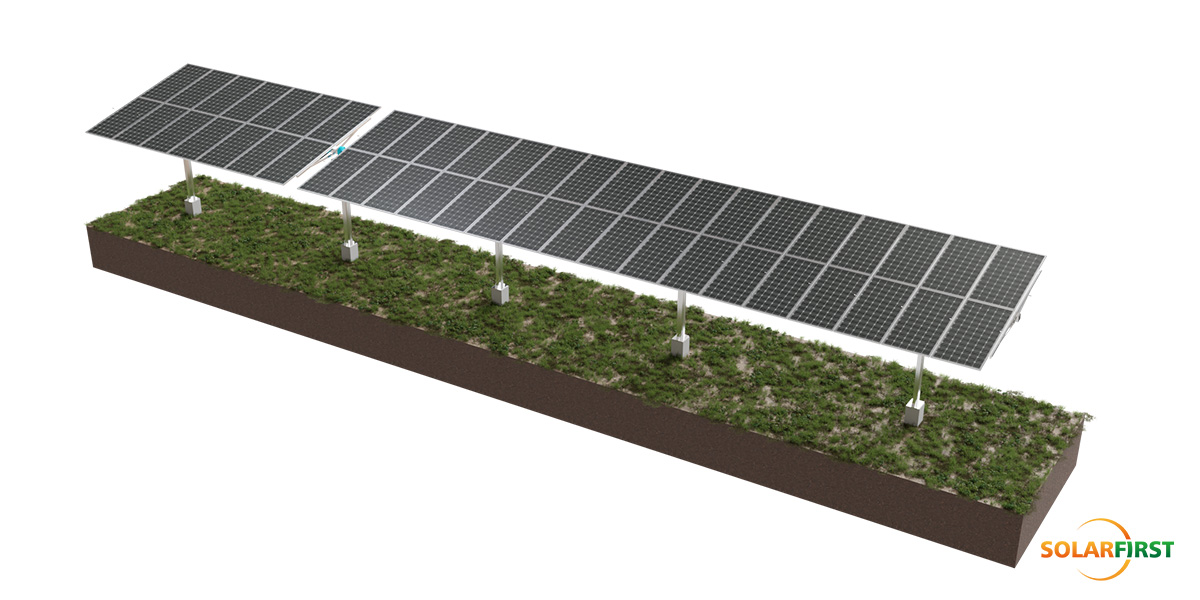

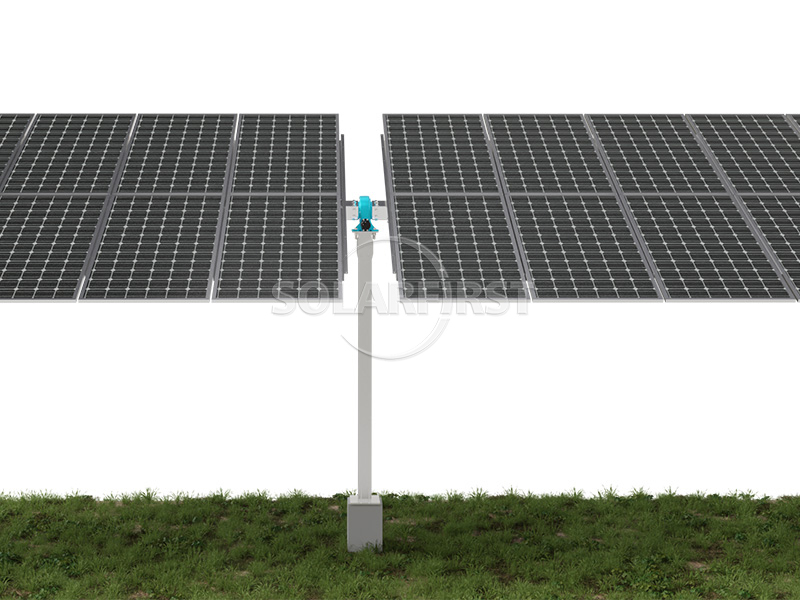

نظام تعقب الطاقة الشمسية أحادي المحور بمحرك متعدد النقاط من سلسلة Horizon D+
01 وصف المنتج
صُمم هذا الجهاز الأفقي أحادي المحور لتعزيز إنتاج الطاقة بشكل ملحوظ من خلال محاذاة الألواح الشمسية باستمرار مع الشمس طوال اليوم. صُمم هذا النظام لمشاريع الطاقة الشمسية التجارية الكبيرة ومشاريع المرافق العامة، ويجمع بين قدرة عالية على التكيف، واستقرار هيكلي، وتحكم ذكي، لتحقيق أقصى قدر من توليد الطاقة في مختلف التضاريس والظروف الجوية.
يتميز جهاز التتبع بقدرة تكيف تصل إلى 15% في اتجاه الشمال والجنوب، ويعمل بكفاءة عالية على التضاريس غير المستوية. يُحسّن نظام التشغيل متعدد النقاط مقاومة التواء الرياح بشكل كبير، ويرفع من تحمل سرعة الرياح الحرجة، مما يدعم التشغيل المستقر في رياح تصل سرعتها إلى 45 مترًا في الثانية. متوافق مع وحدات الطاقة الشمسية الخلوية بقطري 182 مم و210 مم، ويتسع كل جهاز لما يصل إلى 120 وحدة، ويمكن تهيئته لجهد نظام 1000 فولت أو 1500 فولت.
يضبط نظام التتبع الذكي زاوية الميل (حتى ±45 درجة) آنيًا باستخدام بيانات التضاريس والطقس، بينما يضمن نظام مراقبة مستقل موثوقية التشغيل وسرعة اكتشاف الأعطال. صُنع جهاز التتبع من فولاذ مجلفن بالغمس الساخن ومطلي بالزنك والألمنيوم والمغنيسيوم (بسمك طلاء ≥65 ميكرومتر)، مما يوفر مقاومة طويلة الأمد للتآكل، وهو متوفر مع أساسات الخرسانة المسلحة (PHC) أو المصبوبة في الموقع أو أساسات الأكوام الفولاذية.
سواء تم نشره في محطات الطاقة الشمسية أو المنشآت التجارية الكبيرة، يوفر هذا النظام توازنًا مثاليًا بين الأداء والمتانة وسهولة الصيانة.

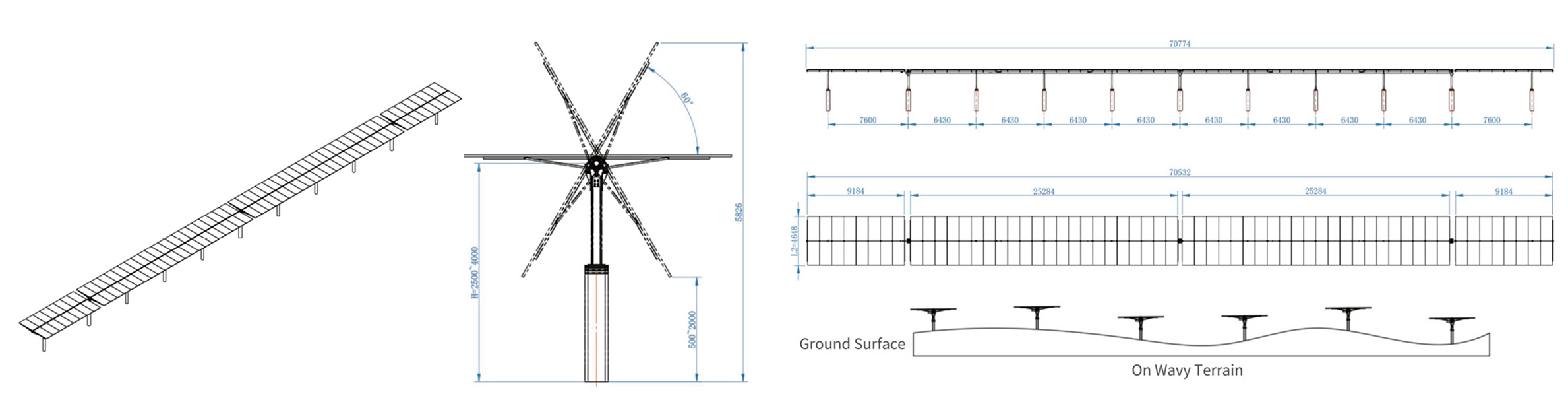

02 مخطط تخطيطي للملحقات

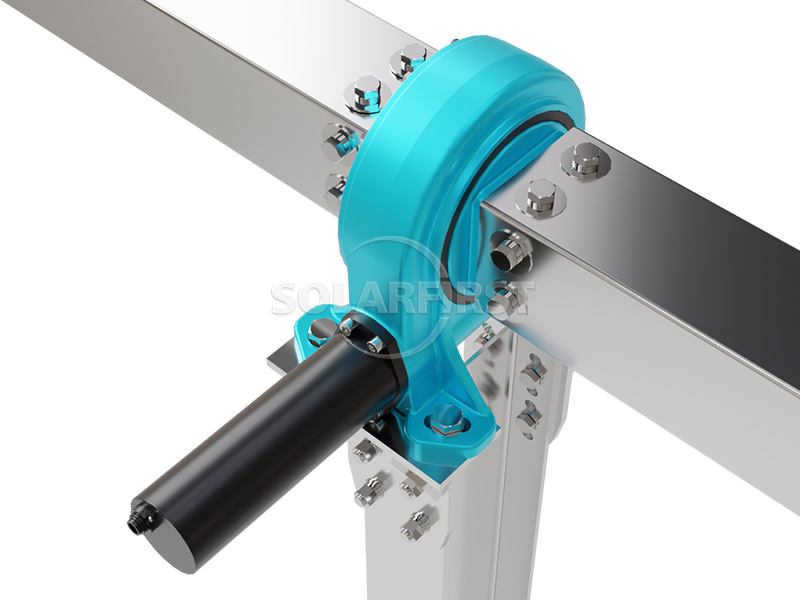

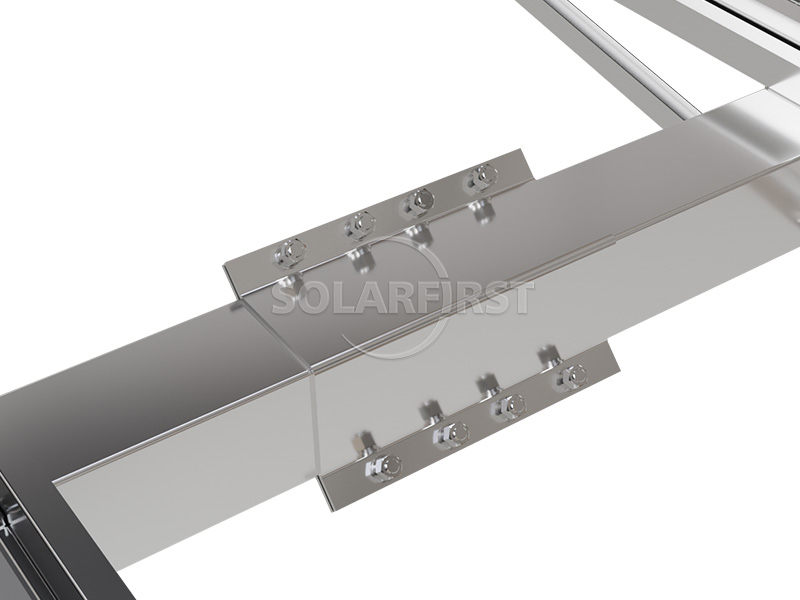

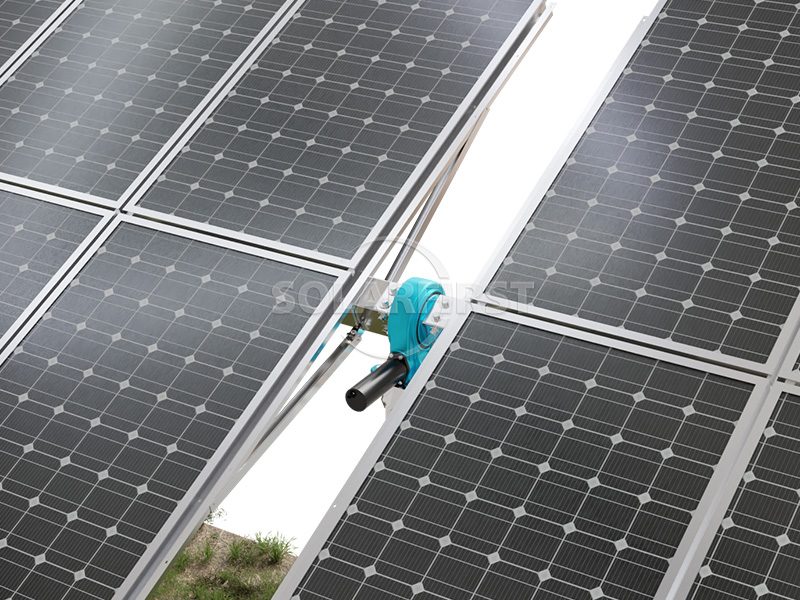

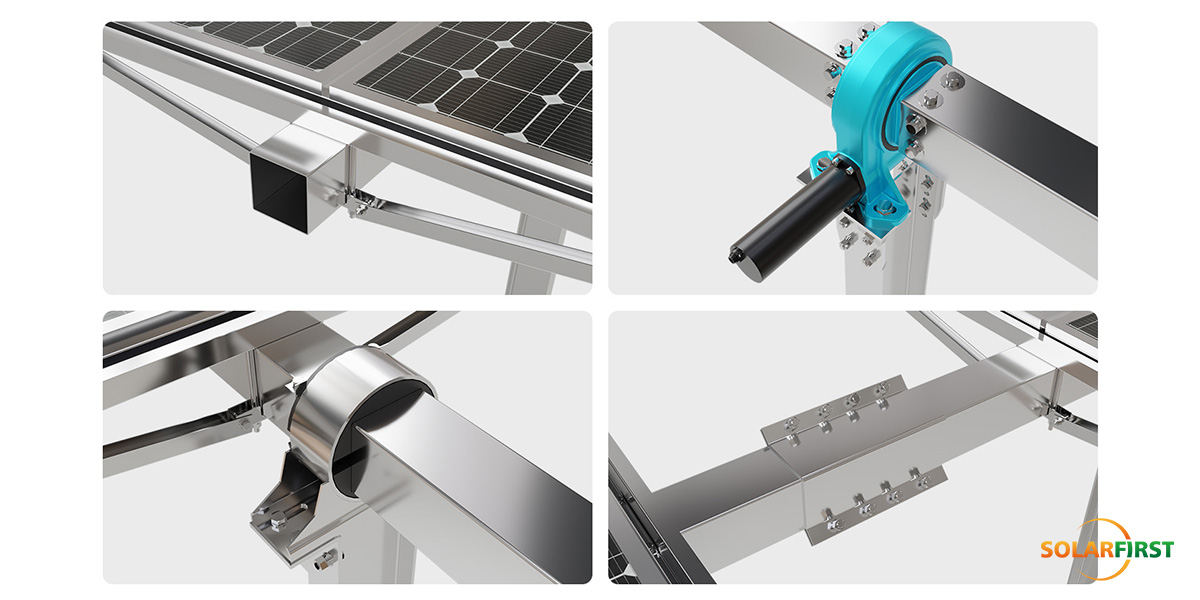

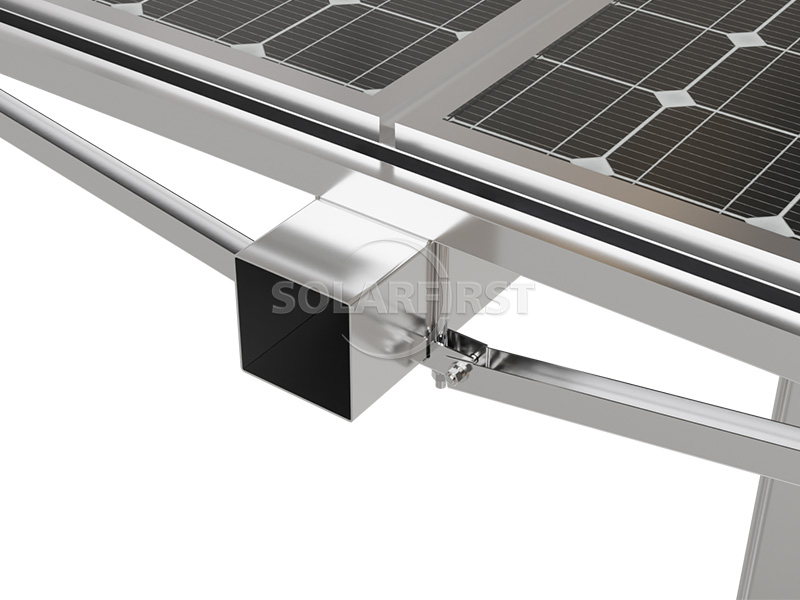

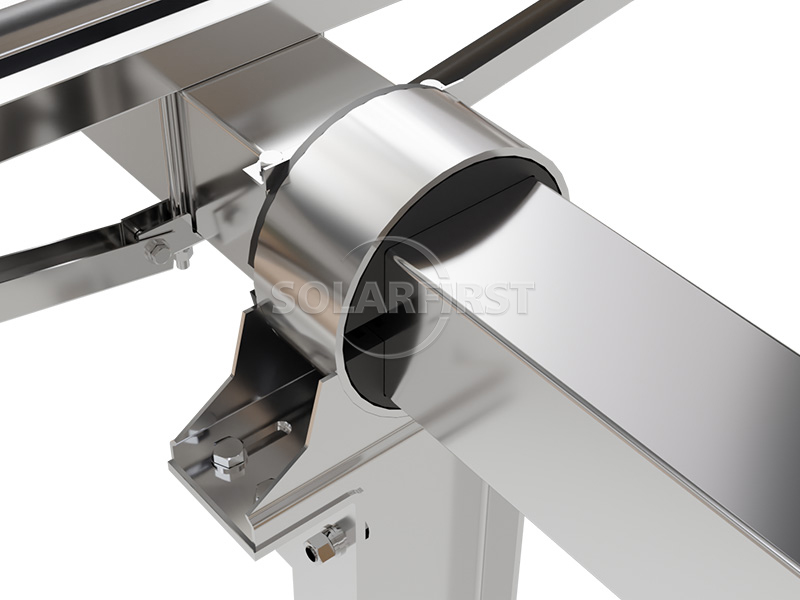

03 مكونات المنتج
04 معلمات الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| تقنية التتبع | متتبع المحور الأفقي الأحادي |
| جهد النظام | 1000 فولت/1500 فولت |
| نطاق التتبع | ±45 درجة |
| سرعة الرياح العاملة | 18 م/ث (قابلة للتخصيص) |
| أقصى سرعة للرياح | 45 م/ث ASCE 7-10 (قابلة للتخصيص) |
| وحدات لكل متتبع | ≤120 وحدة (قابلة للتخصيص) |
| المواد الرئيسية | فولاذ مجلفن بالغمس الساخن Q235B/Q355B، مطلي بالزنك-AI-Mg |
| متوسط سمك الطلاء | ≥65 ميكرومتر |
| نظام القيادة | محرك الدوران / المحرك الخطي |
| نوع الأساس | PHC / أكوام مصبوبة في الموقع / أكوام فولاذية |
05 سيناريوهات تطبيق الصناعة

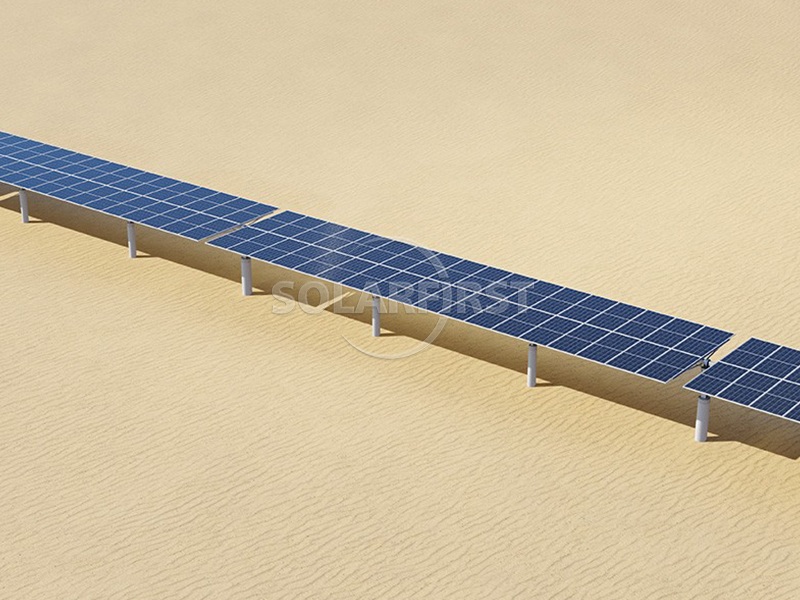

✔ الصحاري والأراضي الهامشية: الأنظمة المطبقة: أنظمة التتبع أحادية المحور وثنائية المحور
✔ المنحدرات والتضاريس المتموجة: الأنظمة القابلة للتطبيق: أنظمة المحور الواحد المائل/أنظمة المحور المزدوج التكيفية
✔ الطاقة الشمسية على الأسطح وإمدادات الطاقة المجتمعية: الأنظمة المطبقة: أنظمة المحور الواحد المسطحة خفيفة الوزن/أنظمة المحور المزدوج صغيرة الحجم
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

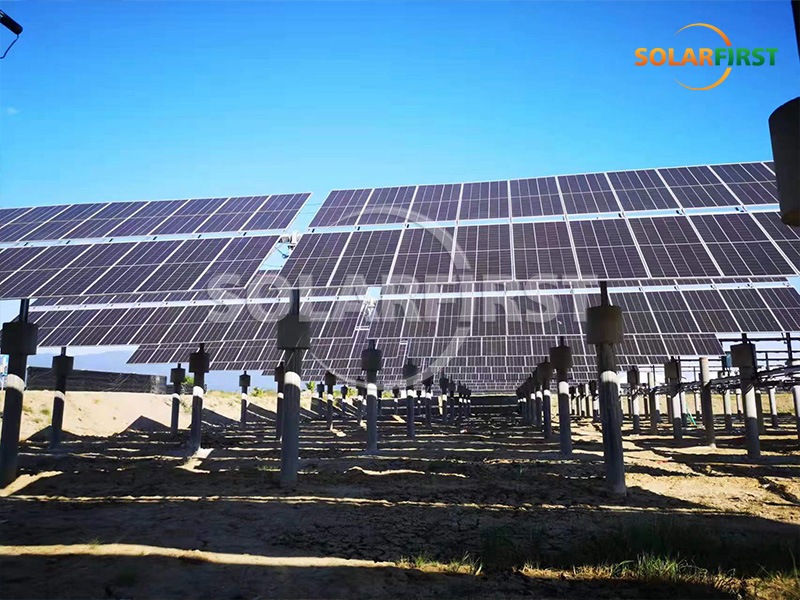

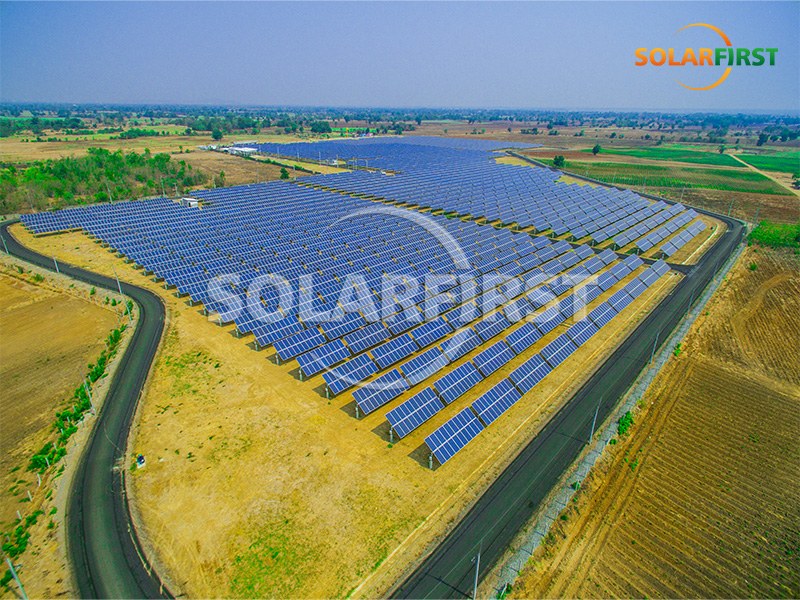

09 حالة المشروع
