معلومات المشروع
جنوب أفريقيا 120 كيلو واط تتبع ثنائي المحور
قدرة التركيب: 120 كيلو وات
نوع نظام التتبع: ثنائي المحور
موقع المشروع: جنوب أفريقيا
وقت البناء: يونيو 2018
شاشة عرض دقيقة تتجاوز الحدود
01 وصف المنتج

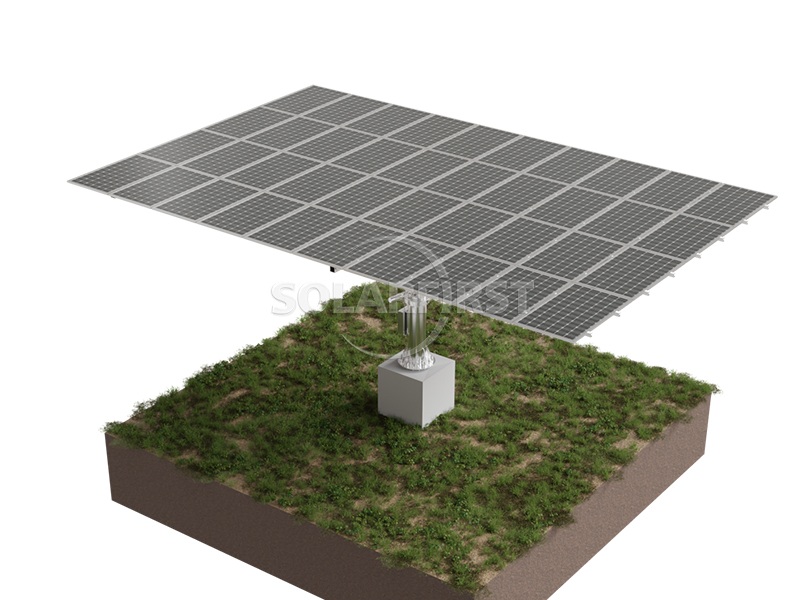

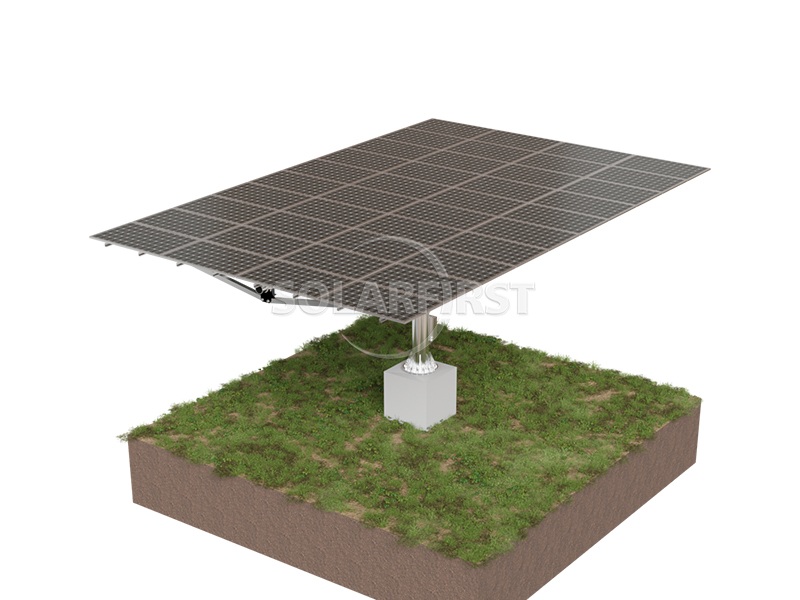

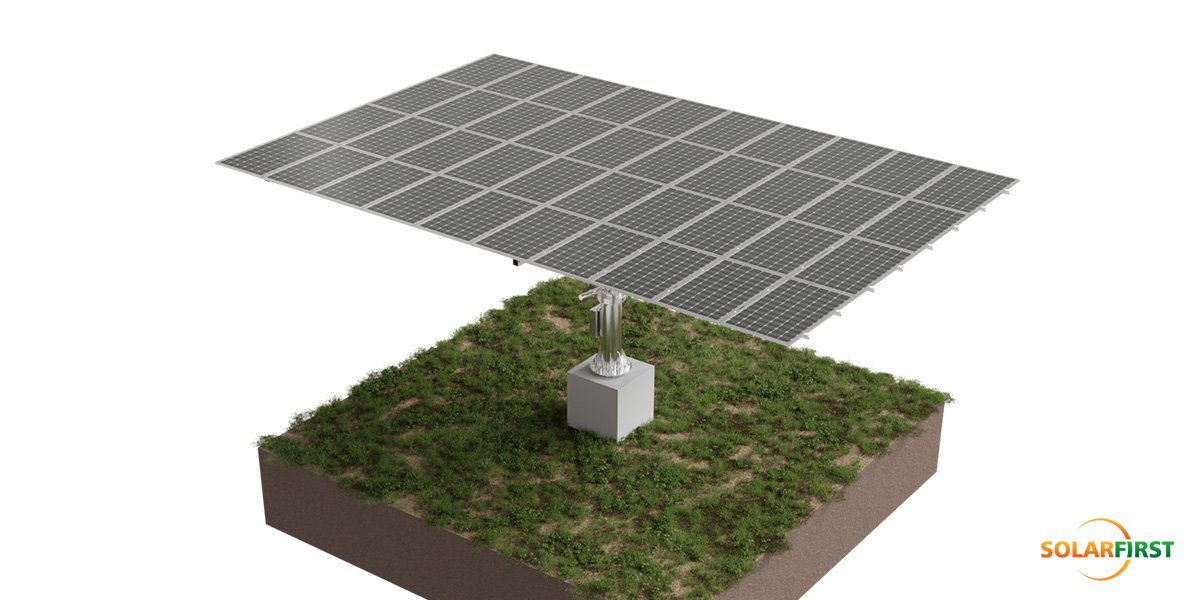

نظام التتبع الشمسي ثنائي المحور من سلسلة Duo هو حل متطور لتتبع الطاقة الشمسية، مصمم لزيادة إنتاج الطاقة إلى أقصى حد من خلال تتبع مسار الشمس بدقة طوال اليوم. بالمقارنة مع أنظمة التتبع الثابتة، يمكن لهذا النظام زيادة إنتاج الطاقة السنوي بنسبة تصل إلى 40%، مما يجعله مثاليًا لمشاريع الطاقة الشمسية التجارية والصناعية والخدمية واسعة النطاق.
صُمم جهاز التتبع ليتمتع بقدرة عالية على التكيف، فهو يتكيف بسهولة مع مختلف التضاريس بفضل هيكله المتين على شكل عظم السمكة ونظام دعم متعدد النقاط. يعزز تصميم الشبكة المربعة ثبات الجهاز، بينما يتيح التصميم المفتوح بين الوحدات المستقلة سهولة الوصول للتركيب والصيانة. يضبط كل جهاز بذكاء زاوية السمت (±120 درجة) والارتفاع (0 درجة - 60 درجة) بشكل آني بناءً على التضاريس وظروف الطقس لتحسين التقاط الطاقة.
صُنع النظام من فولاذ مجلفن بالغمس الساخن ومطلي بالزنك والألمنيوم والمغنيسيوم، بسمك طلاء متوسط ≥ 65 ميكرون، مما يوفر مقاومة فائقة للتآكل ومتانة طويلة الأمد. يدعم النظام جهدي نظام 1000 فولت و1500 فولت، ويمكن تهيئته باستخدام أساسات PHC أو صب في الموقع أو أساسات أكوام فولاذية. بفضل تصميمه القابل للتخصيص الذي يستوعب ما يصل إلى 40 وحدة لكل جهاز تتبع، ويتحمل سرعات رياح تصل إلى 35 مترًا في الثانية، توفر سلسلة Duo الموثوقية والأداء في ظل الظروف الصعبة.

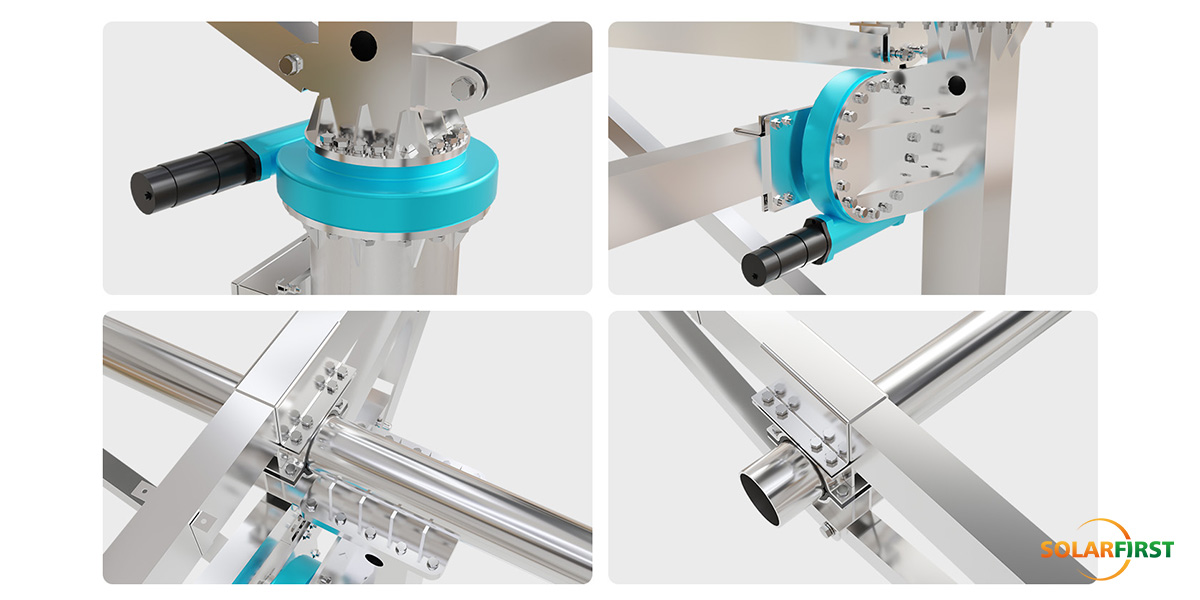

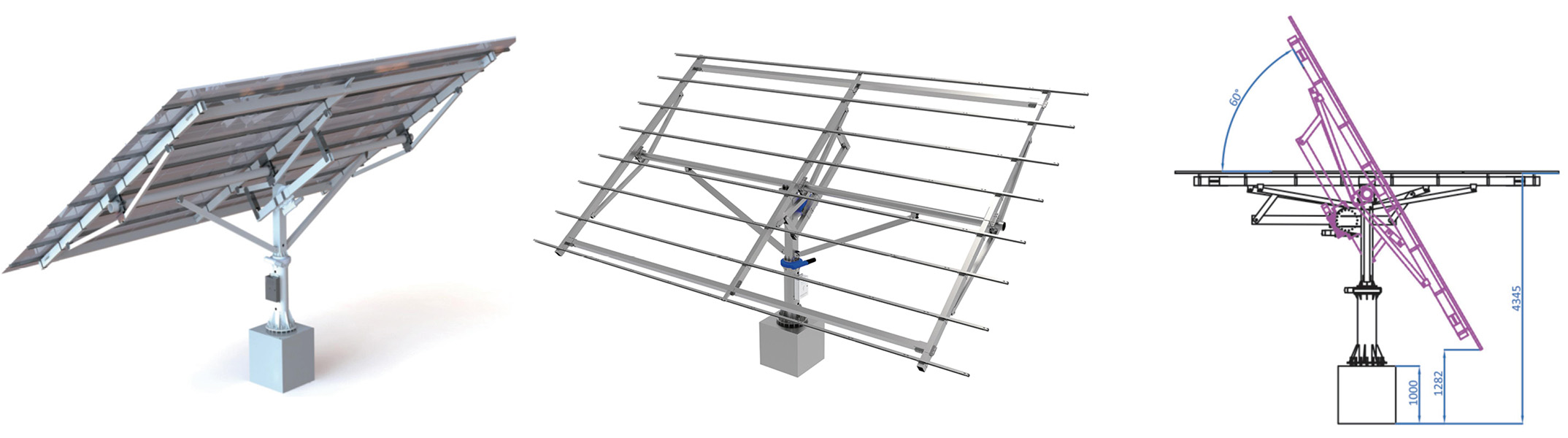

02 مخطط تخطيطي للملحقات

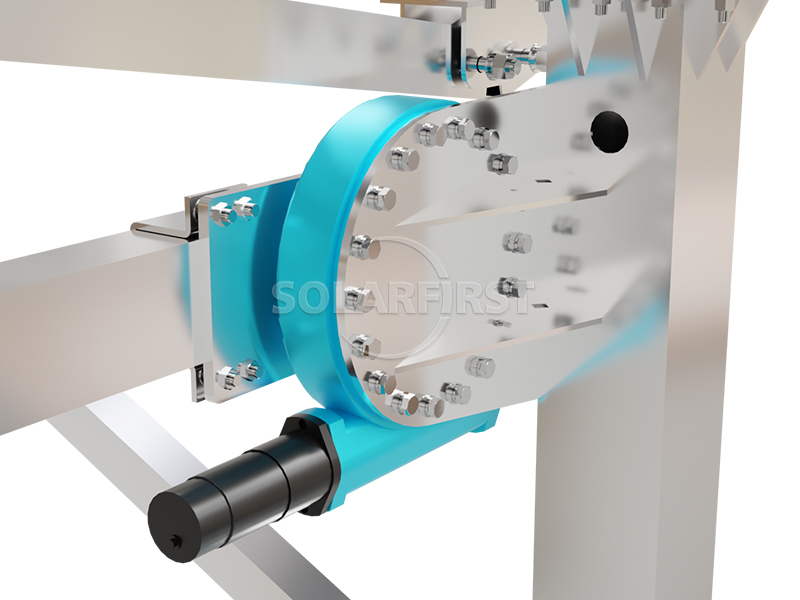

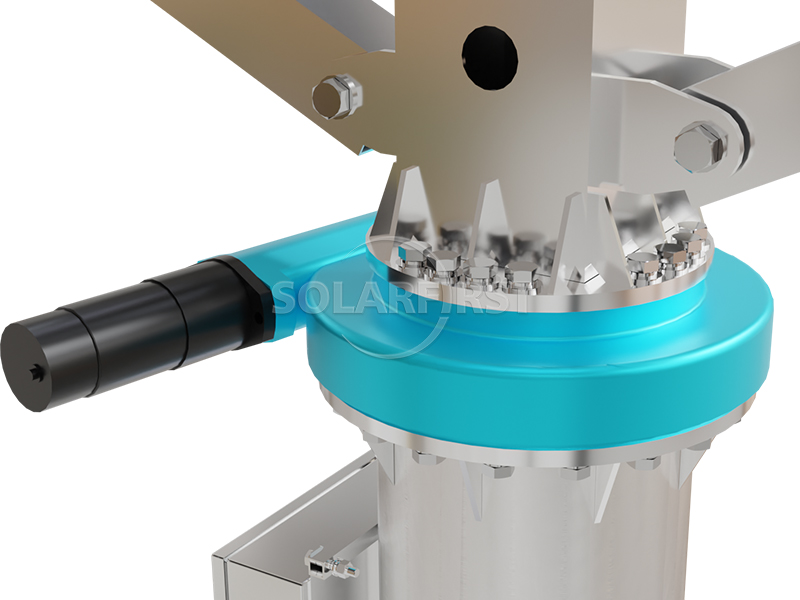

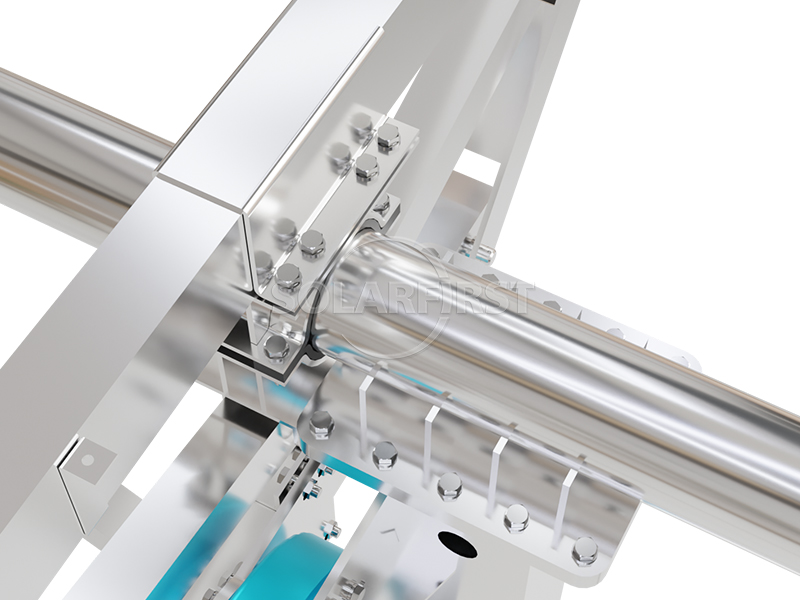

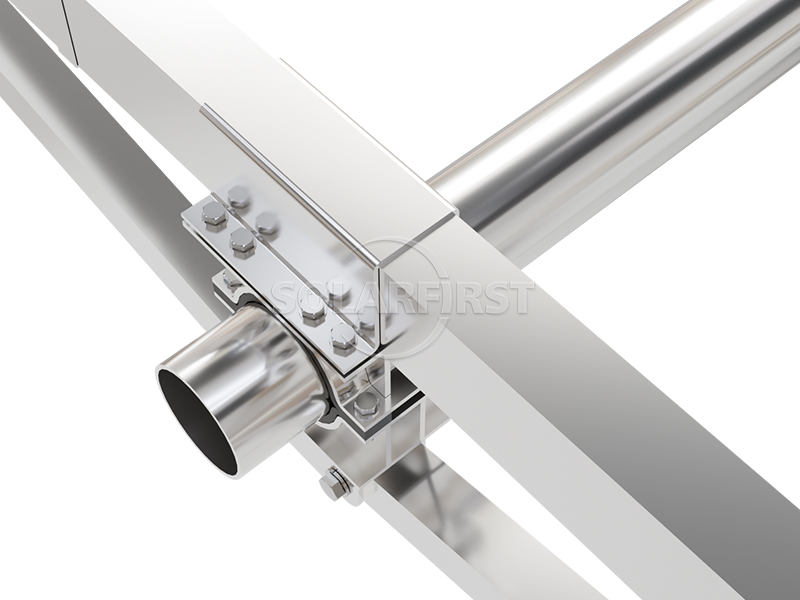

03 مكونات المنتج
04 معايير الهندسة الأساسية
| تفاصيل المعلمة | |
| نظام التحكم | وحدة تحكم دقيقة |
| وضع التتبع | التحكم في الوقت بحلقة مغلقة + نظام تحديد المواقع العالمي (GPS) |
| دقة التتبع | <2° |
| تواصل | لاسلكي (ZigBee، LoRa)؛ سلكي (RS485) |
| الحصول على المسحوق | مصدر طاقة خارجي / مصدر طاقة سلسلة / طاقة ذاتية |
| التخزين التلقائي في الليل | نعم |
| التخزين التلقائي أثناء الرياح العاتية | نعم |
| التتبع المحسن | نعم |
| درجة الحماية | IP65 |
| درجة حرارة العمل | -30 درجة مئوية-65 درجة مئوية |
| مقياس شدة الريح | نعم |
| استهلاك الطاقة | 0.5 كيلوواط ساعة في اليوم |
05 سيناريوهات تطبيق الصناعة

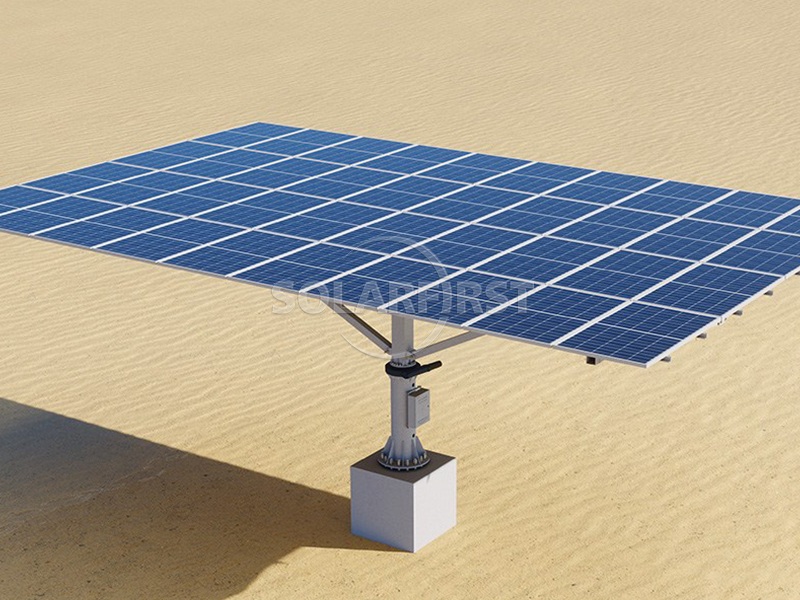

✔ الصحاري والأراضي الهامشية: الأنظمة المطبقة: أنظمة التتبع أحادية المحور وثنائية المحور
✔ المنحدرات والتضاريس المتموجة: الأنظمة القابلة للتطبيق: أنظمة المحور الواحد المائل/أنظمة المحور المزدوج التكيفية
✔ الطاقة الشمسية على الأسطح وإمدادات الطاقة المجتمعية: الأنظمة المطبقة: أنظمة المحور الواحد المسطحة خفيفة الوزن/أنظمة المحور المزدوج صغيرة الحجم
06 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
08 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
