01 وصف المنتج

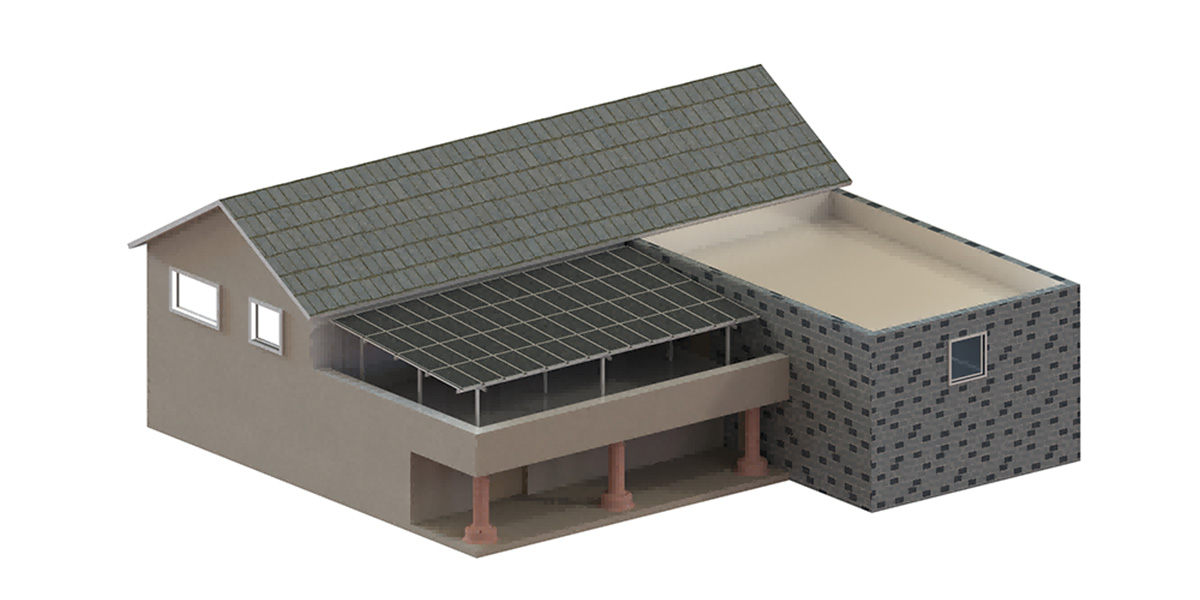

سقيفة SF-PVROOF02 BIPV المقاومة للماء (الألومنيوم) تتكامل بسلاسة مع هيكل المبنى وتوليد الطاقة الشمسية، مقدمةً بديلاً مبتكرًا وصديقًا للبيئة للسقائف التقليدية المقاومة للماء. صُمم هذا النظام ليقدم أداءً موثوقًا به في مختلف الظروف، ويجمع بين خصائص مقاومة الرياح والثلج والماء ونقل الضوء، بالإضافة إلى توليد الطاقة النظيفة.
تتميز هذه السقيفة بهيكل مدمج وأنيق، وهي قابلة للتكيف بسهولة مع مختلف المواقع، بما في ذلك الأسطح المعدنية والمنشآت المستقلة. مع 5 سلاسل و48 خيارًا للمقطع العرضي، توفر إمكانية تخصيص واسعة النطاق لتلبية المتطلبات الفنية والديكورية المحددة.
تم تصنيع هذا السقيفة من الألومنيوم المؤكسد لمقاومة التآكل بشكل أفضل والاستقرار على المدى الطويل، وهي تتحمل الظروف الجوية القاسية، وتدعم أحمال الثلوج حتى 35 سم وسرعات الرياح 42 م/ث، وهي متوافقة مع معايير EN13830.
سواء تم استخدامه كمنطقة مقاومة للماء للمنازل أو الفيلات أو أسطح المنازل أو كهيكل مستقل تمامًا، يجمع SF-PVROOF02 بين التنوع والمتانة والاستدامة في حل BIPV متقدم واحد.

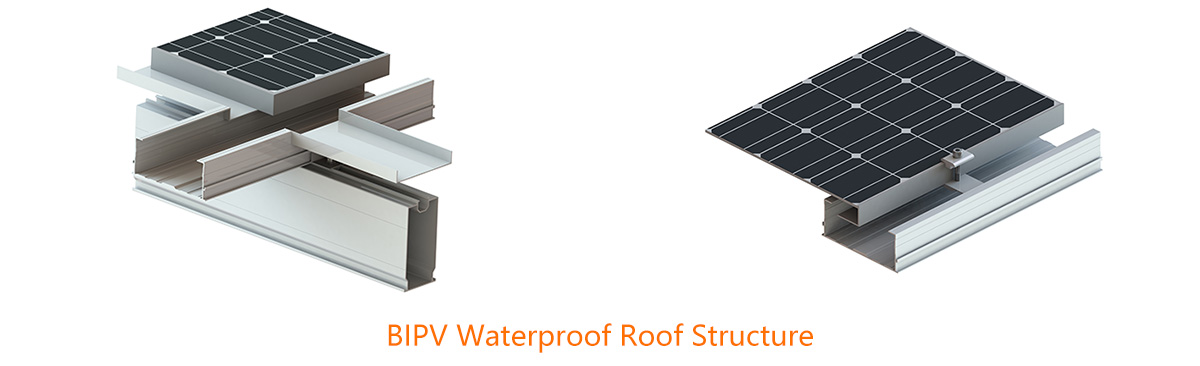

02 مخطط تخطيطي للملحقات
03 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| تثبيت | سقف BIPV |
| حمل الرياح | حتى 60 م/ث |
| زاوية الميل | ≥3° |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| مادة | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304، الفولاذ المجلفن بالغمس الساخن |
| ضمان | ضمان لمدة 10 سنوات |
04 سيناريوهات تطبيق الصناعة
✔ مظلة مقاومة للماء لتراس الفيلا
✔ سقيفة تمديد سقف المصنع
✔ سقيفة شمسية مستقلة في الفناء
05 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
06 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
07 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
08 حالة المشروع
يُحدث نظام الأسقف الكهروضوئية المُدمجة في المباني (BIPV) ثورةً في نموذج بناء الأسقف التقليدي، حيث يستخدم وحدات الطاقة الشمسية كهيكل أساسي لغلاف المبنى، مُستبدلاً ألواح أو بلاط الأسقف المعدنية مباشرةً. يعتمد النظام تصميمًا مُبتكرًا لتصريف المياه المُتدرج. ومن خلال قنوات توجيه المياه الدقيقة وأنظمة تجميع مياه الأفاريز، يُحقق النظام ضمانًا بعدم التسرب بنسبة 100% (معتمدًا وفقًا لمعيار EN 13830 الديناميكي لمقاومة الماء)، مما يُزيل تمامًا خطر تسرب مياه الأمطار.
