01 وصف المنتج
سقيفة SF-PVROOF03 BIPV المقاومة للماء (فولاذية) تُعيد تعريف المتانة والقدرة على التكيف في أنظمة الطاقة الكهروضوئية المدمجة في المباني، حيث تجمع بين هيكل فولاذي متين وتوليد طاقة شمسية متطور. صُمم هذا النظام كبديل عالي القوة وصديق للبيئة للنوافذ السقفية التقليدية، ويوفر أداءً موثوقًا في مقاومة الماء، ومقاومة الرياح، وتحمل الثلوج، ونقل الضوء الطبيعي، مع توليد طاقة نظيفة في الوقت نفسه.
التخصيص هو جوهر SF-PVROOF03. بفضل قدراتنا في معالجة الفولاذ داخليًا، تُقدم Solar First هياكل مصممة خصيصًا لظروف الموقع المحددة، مما يضمن ملاءمة وأداءً مثاليين. يُعزز استخدام الفولاذ الكربوني عالي القوة المجلفن بالغمس الساخن مقاومة التآكل والاستقرار وعمر الخدمة، حيث يتحمل أحمالًا ثلجية تصل إلى 35 سم وسرعات رياح تصل إلى 42 مترًا في الثانية وفقًا لمعيار EN13830.
من أهم ابتكاراته إمكانية تعديل نفاذية الضوء لوحدات الطاقة الشمسية الكهروضوئية، والتي تتراوح بين 10% و80%، مما يجعل النظام مناسبًا للمساحات ذات متطلبات ضوء النهار المتفاوتة. يُعد نظام SF-PVROOF03 مثاليًا للتركيب في المنازل والفلل وأسطح المنازل، أو كهيكل مستقل مقاوم للماء، حيث يجمع بين التميز الهندسي والأناقة العملية.

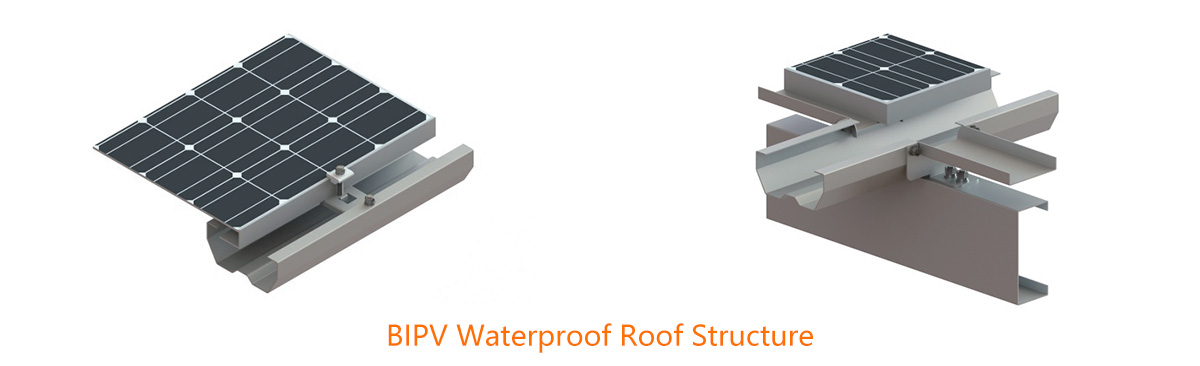

02 مخطط تخطيطي للملحقات
03 معايير الهندسة الأساسية
| المؤشرات الرئيسية | تفاصيل المعلمة |
| تثبيت | سقف BIPV |
| حمل الرياح | حتى 60 م/ث |
| زاوية الميل | ≥3° |
| حمولة الثلوج | 1.4 كيلو نيوتن/م² |
| المعايير | GB50009-2012، EN1990:2002، ASCE7-05، AS/NZS1170، JIS C8955:2017، GB50017-2017 |
| مادة | الألومنيوم المؤكسد AL6005-T5، الفولاذ المقاوم للصدأ SUS304، الفولاذ المجلفن بالغمس الساخن |
| ضمان | ضمان لمدة 10 سنوات |
04 سيناريوهات تطبيق الصناعة
✔ مظلة مقاومة للماء لتراس الفيلا
✔ سقيفة تمديد سقف المصنع
✔ سقيفة شمسية مستقلة في الفناء
05 الخدمات الفنية المهنية
▶ تصميم المخطط والتحليل الهيكلي:
توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).
▶ دعم الاستكشاف في الموقع:
يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).
▶ التدريب والتوجيه حول التثبيت:
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
06 نظام التحقق الفني
توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.
07 نظام التحقق الفني
▶ الاختبارات البيئية القاسية
• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية
• تآكل رذاذ الملح (3000 ساعة +)
• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.
▶ شهادة الطرف الثالث
• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.
07 الطرود والشحن
التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.
08 حالة المشروع
يُحدث نظام الأسقف الكهروضوئية المُدمجة في المباني (BIPV) ثورةً في نموذج بناء الأسقف التقليدي، حيث يستخدم وحدات الطاقة الشمسية كهيكل أساسي لغلاف المبنى، مُستبدلاً ألواح أو بلاط الأسقف المعدنية مباشرةً. يعتمد النظام تصميمًا مُبتكرًا لتصريف المياه المُتدرج. ومن خلال قنوات توجيه المياه الدقيقة وأنظمة تجميع مياه الأفاريز، يُحقق النظام ضمانًا بعدم التسرب بنسبة 100% (معتمدًا وفقًا لمعيار EN 13830 الديناميكي لمقاومة الماء)، مما يُزيل تمامًا خطر تسرب مياه الأمطار.
