هيكل التركيب المرن أحادي الطبقة SF

01 وصف المنتج

يعتمد نظام دعم الكابلات المرنة أحادي الطبقة SF على هيكل كابل مسبق الشد لتحقيق تصميم واسع النطاق يبلغ 20 مترًا في كل امتداد، مما يوفر ارتفاعًا قدره 6 أمتار لتلبية الاحتياجات المشتركة للزراعة وتربية الماشية. بالمقارنة مع الدعامات الثابتة، يوفر هذا النظام 20% من استخدام الأساسات و30% من استخدام الفولاذ. كما أنه يتكيف تمامًا مع التضاريس المعقدة مثل الجبال والصحاري والبرك، وقد اجتاز شهادة الهيكل الفولاذي للمعيار الوطني GB50017-2017.

✅ تصميم اقتصادي واسع النطاق

• امتداد واحد 15-20 مترًا (تخطيط مكون نصف الوتر)≥6 أمتار من مساحة العمليعمل تصميم محرك النقاط المتعددة على تعزيز سرعة الرياح الحرجة

• شهادة سرعة الرياح القصوى 45 مترًا في الثانية (ASCE 7-10)

✅ استخدام مركب ذو ارتفاع عالٍ

• ≥6 أمتار من مساحة العمل
• دعم التنفيذ المتزامن للزراعة وتربية الماشية

✅ تحسين تكلفة المواد

• يتم تقليل استخدام الفولاذ بنسبة 30٪ (حوالي 20 طنًا لكل ميجاوات للدعامات الثابتة)
• خفض التكاليف الأساسية (أكوام الخرسانة مسبقة الصب/أكوام الصب في الموقع)

✅ القدرة على التكيف مع جميع التضاريس

• الجبال والتلال والصحاري والبرك والتضاريس غير المنتظمة
• قابلية التكيف مع المنحدر: زاوية الميل ≤30 درجة

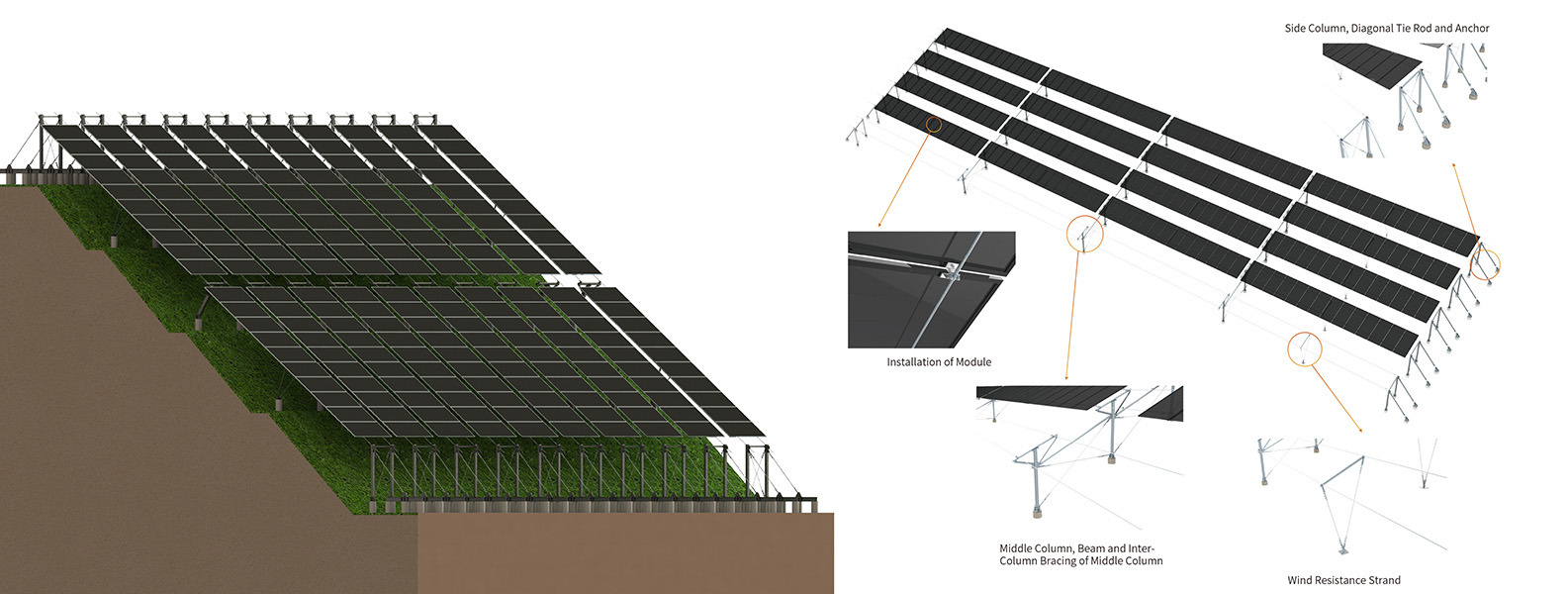

02 مخطط تخطيطي للملحقات

03 مكونات المنتج

04 معلمات الهندسة الأساسية

05 سيناريوهات تطبيق الصناعة

✔ الطاقة الشمسية الكهروضوئية لسطح الخزان/بركة السمك

✔ محطة توليد الطاقة ذات المنحدر المعقد

✔ منطقة ترميم المناجم

✔ محطة معالجة مياه الصرف الصحي

06 الخدمات الفنية المهنية

▶ تصميم المخطط والتحليل الهيكلي:

توفير تقارير حساب الأحمال المخصصة (بما في ذلك تحليل حمل الرياح / حمل الثلوج / القوة الزلزالية).

▶ دعم الاستكشاف في الموقع:

يقوم المهندسون بإجراء تحقيقات في الموقع للظروف الجيولوجية (قدرة التربة على التحمل / المنحدر / البيئة المسببة للتآكل).

▶ التدريب والتوجيه حول التثبيت:

توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.

07 نظام التحقق الفني

توفير مقاطع فيديو موحدة للتثبيت ودليل التشغيل والإرشادات الفنية في الموقع لضمان عدم وجود أي خطأ في البناء.

07 نظام التحقق الفني

▶ الاختبارات البيئية القاسية

• تجاوز تأثير درجة الحرارة المنخفضة عند -40 درجة مئوية

• تآكل رذاذ الملح (3000 ساعة +)

• اختبارات متطرفة مثل محاكاة إعصار بسرعة 60 م/ثانية.

▶ شهادة الطرف الثالث

• نحن نحمل شهادات ضغط الرياح وضغط الثلوج ومقاومة الزلازل وشهادة المواد الصادرة عن TUV وSGS ومؤسسات أخرى لضمان امتثال المشاريع العالمية.

08 الطرود والشحن

التعبئة والتغليف وفقا للمعايير الدولية؛ يتم شحن البضائع من موانئ شنغهاي ونينغبو وتيانجين وشيامن وشنتشن في الصين.

09 حالة المشروع
